Sobre o objeto 3D Esquilo Vermelho rev 1 para soprador 5020

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

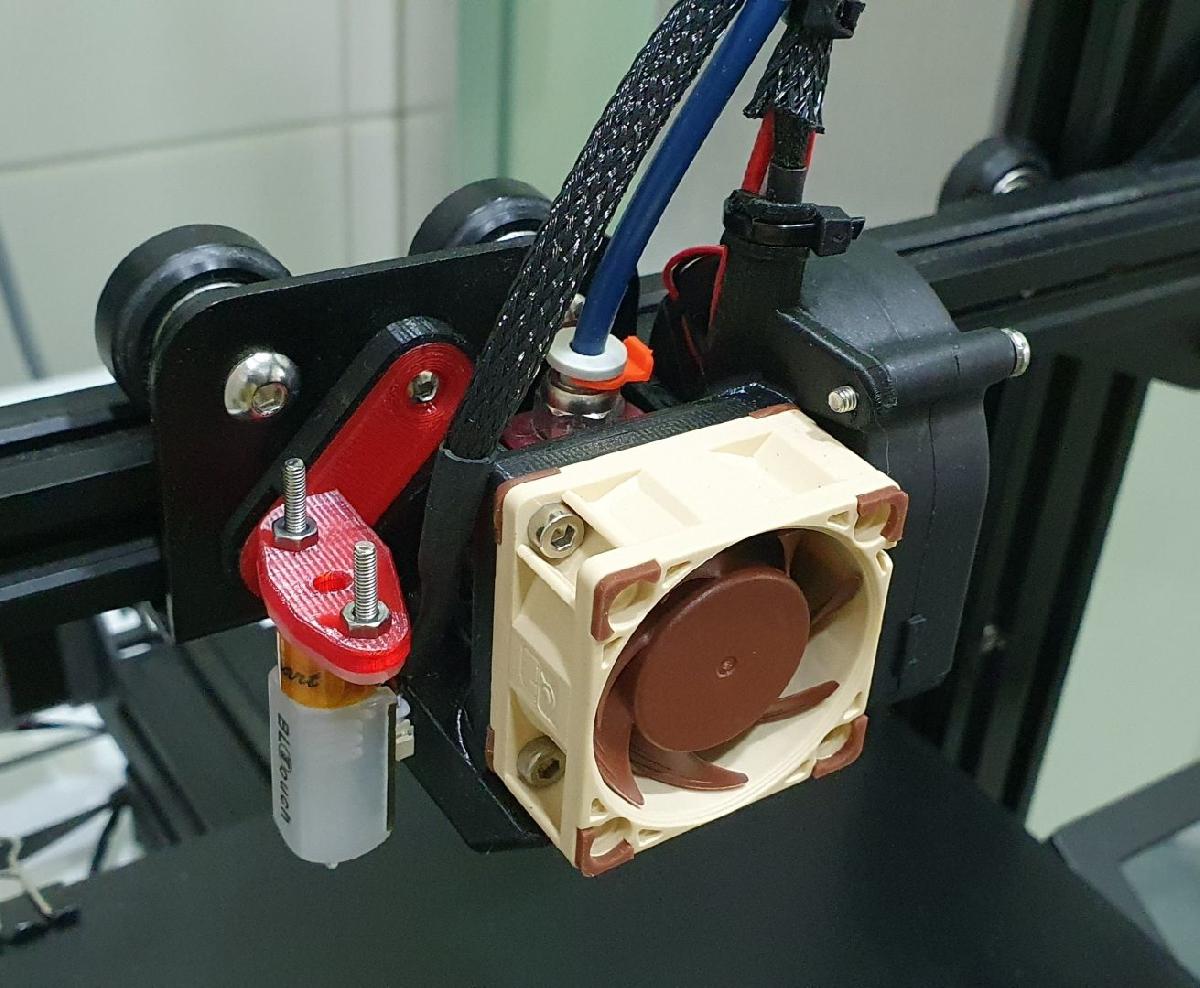

Esquilo Vermelho rev 1 para soprador 5020 foi projetado para Impressora 3D. Ola. Este e um mod do Red Squirrel fang para segurar um ventilador 5020 (ventilador radial).Reposicionei os furos dos parafusos do ventilador (braco superior e pino inferior) e tambem tive que aumentar a entrada de ar para corresponder a saida do ventilador 5020. Para isso, usei o modelo 5020 daqui: https://www.thingiverse.com/thing:4077476 - obrigado. Tambem conferi contra a documentacao da Sunon (estou usando GB1205PKV1-8AY e planejando um MF50201V3-1B00U-A99 mais silencioso - deve ser apenas uma troca).Apos a impressao, tentei despejar um pouco de agua para verificar se havia vazamentos e estava perfeito. Apos a instalacao, tambem coloquei um recipiente com agua abaixo e testei. Parece bom. Colocado na minha Ender3 Pro, mas funcionara em qualquer lugar onde o Red Squirrel Rev1 funcione.Parafusos que voce precisa:M3x10 para segurar o 4020 frontal - 4xM3x25 para segurar o ventilador pelo braco frontalM3x20 para segurar o ventilador pela bracadeira (nao usei isso, tudo esta perfeitamente apertado apenas preso ao braco)M2x5 para fixar a bracadeira - 2x (tinha M2x10 entao tive que corta-los..)Para BL-Touch usei isso: https://www.thingiverse.com/thing:5320127. Ele se encaixa perfeitamente la! Apenas antes de imprimir, fique atento a orientacao na mesa de impressao (apenas coloque-o na parte de tras e imprima com suportes).Por que 5020? Estava procurando algo silencioso e ouvi que o Noctua 4020 pode ter pressao estatica insuficiente para resfriamento de pecas. Mas os ventiladores sao tao barulhentos. Ok, peguei o maior que caberia e ajustei a rotacao para bem baixa :)Bem, o meu deve ser 35dBA, mas em plena velocidade e algo como um secador de cabelo :( Em 40% - 50% ainda sopra mais ar do que o original da Creality e e mais silencioso. Em 50% ha um som agudo do PWM (minha placa principal e SKR E3 RRF, espero resolver isso), 33%-40% e aceitavel para mim. O minimo para comecar o ventilador e 30% de RPM, mas entao pode suporta-lo ate 15% de RPM (o que planejo para PETG XT 3D Fila, se nao desligar completamente).Atualizacao 10.4.2022: AVISO Imprima com material com melhor resistencia ao calor (por exemplo, ABS) ou nao esqueca de usar uma capa de silicone para o bloco termico, pelo menos. Caso contrario, ele ira deformar na conexao do bloco aquecedor enquanto imprime PETG XT 3D Fila com o ventilador da peca desligado.Atualizacao 27.4.2022: a capa de silicone nao e a solucao para o problema de deformacao termica, pois nao cobre o lado direito com as conexoes. Parece que a la isolante do bloco termico envolta com fita kapton funciona, mas libera alguns vapores... Outra solucao poderia ser fita ceramica para chamines :D E barata, com a espessura adequada (4mm) e deve resistir a temperaturas de ate 1050°C... A ultima solucao na qual estou trabalhando e uma variante para impressao de resina de alta temperatura. Consegui imprimir uma versao ligeiramente modificada deste modelo na LD-002R, mas ela rachou enquanto apertava o ventilador, entao preciso fazer algumas outras modificacoes...
