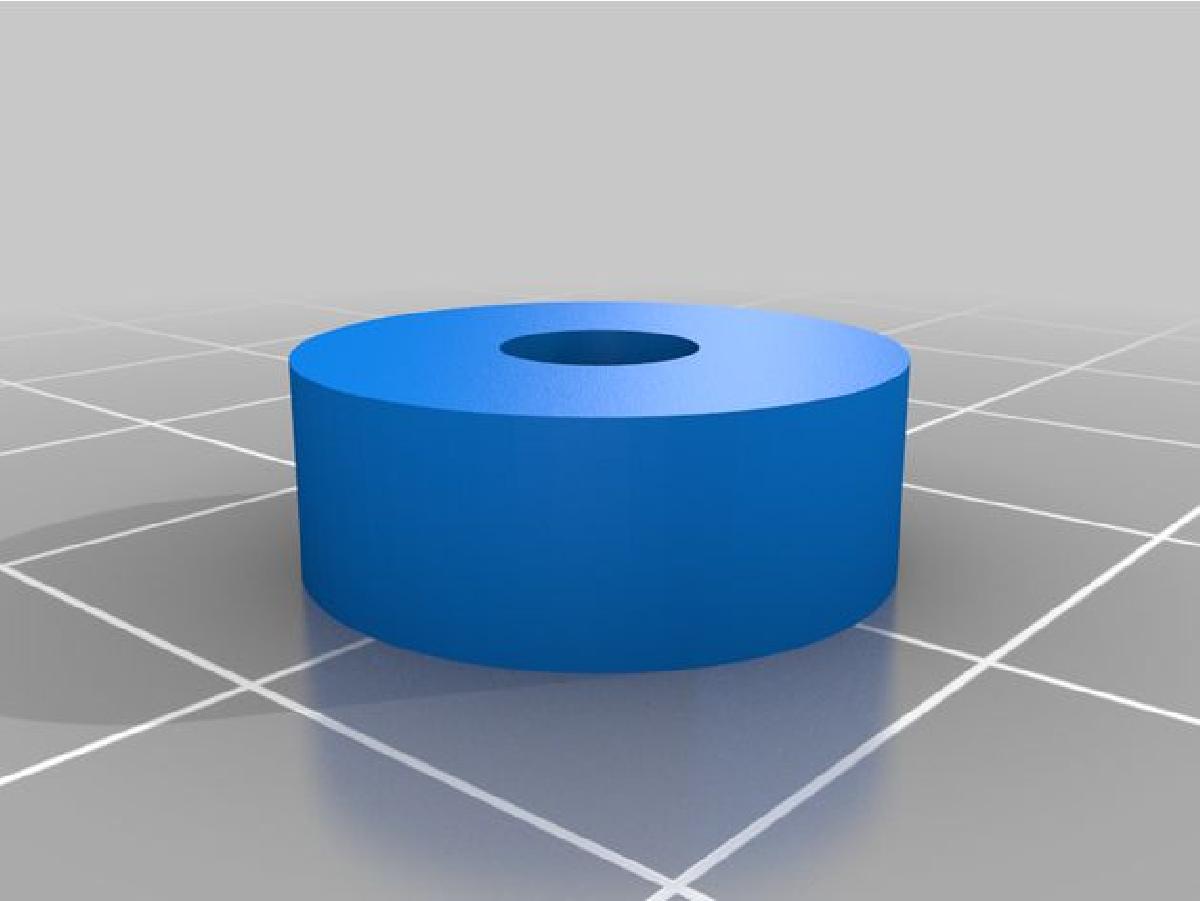

Espacador de Chassi da Maquina de Escrever Olympia SM

Peças de Reposição

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Espacador de Chassi da Maquina de Escrever Olympia SM

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Espacador de Chassi da Maquina de Escrever Olympia SM foi projetado para Impressora 3D. Assim, como qualquer pessoa que adquire uma antiga maquina de escrever manual Olympia SM logo descobrira, pode haver problemas mecanicos ao deslizar o carro para frente e para tras. Isso e muito alarmante a primeira vista, ja que essas maquinas nao sao baratas, e deve haver algo horrivel mecanicamente errado, certo? Bem, talvez, mas acontece que voce quase sempre precisa substituir os espacadores do chassi (ou aneis) que foram achatados ao longo dos anos. Com os espacadores achatados, a mecanica e abaixada dentro do case externo e causa problemas. A correcao e super facil, leva 10 minutos, tudo o que voce precisa e de uma chave de fenda reta (com uma lamina muito fina) e 4 novos espacadores. Varias pessoas aconselham varias solucoes improvisadas para isso (aneis do Home Depot, tubos automotivos, etc.), mas isso provavelmente levara a um montagem desigual. Se voce tiver uma impressora 3D, uma solucao muito melhor esta disponivel, imprima 4 desses em TPU, e devera funcionar por mais algumas decadas.Eu consertei 4 maquinas ate agora com esses de diferentes epocas, acho que 5mm e o tamanho perfeito, mas voce pode facilmente aumentar ou diminuir no software de fatiamento se quiser um tamanho diferente.Edicao 25/07/21 Estou voltando a me concentrar nas maquinas Olympia e planejo projetar pes. Alem disso, apos um pouco mais de experimentacao, 5mm pode ser muito grande, talvez 4mm seja melhor, mas acho que isso pode dependerda combinacao da maquina/case, alem dos pes. Se a altura final do fundo do pe ate os furos de montagem do case na parte de tras for muito grande, a maquina nao travara corretamente no case — muito pouco e ficara solta. Isso precisa de outra analise, mas 5mm funcionou para alguns cases, mas nao em outros; a Olympia era bastante inconsistentes em cases, mesmo entre maquinas semelhantes.

Baixar

O modelo 3D intitulado "Espacador de Chassi da Maquina de Escrever Olympia SM" atende a uma necessidade específica dos entusiastas e restauradores de máquinas de escrever manuais, especialmente aqueles que possuem uma Olympia SM. Como descrito pelo autor, muitas das máquinas mais antigas enfrentam problemas mecânicos devido ao desgaste dos espaçadores do chassi, que são peças cruciais para o funcionamento adequado do carro da máquina. Com o passar do tempo, esses espaçadores podem se achatar, resultando em uma mecânica que se torna irregular e dificultando o movimento do carro de escrita.

### Características do modelo:
1. **Função**: O modelo serve como um substituto para os espaçadores do chassi da máquina de escrever, ajudando a manter a altura correta da mecânica em relação à carcaça externa.
2. **Material**: O autor recomenda a impressão do modelo em TPU (poliuretano termoplástico), um material flexível e durável, ideal para componentes que precisam suportar pressão e movimento ao longo do tempo.
3. **Tamanhos Variáveis**: O tamanho padrão proposto pelo autor é de 5 mm de altura, no entanto, ele sugere que o tamanho pode ser ajustado no software de fatiamento para se adaptar a diferentes casos de máquinas, considerando que a altura ideal pode variar de um modelo para outro.
4. **Facilidade de Instalação**: O autor destaca que a substituição dos espaçadores é uma tarefa rápida, levando apenas cerca de 10 minutos, e só requer uma chave de fenda reta com lâmina fina.
5. **Uso de Impressora 3D**: A capacidade de imprimir essas peças em casa proporciona uma solução mais prática e acessível do que as alternativas improvisadas, que podem resultar em montagem irregular e problemas mecânicos.

### Considerações Adicionais:
- **Revisões Finais**: O autor menciona que está continuamente testando e revisando o design, considerando modificar a altura para 4 mm, dependendo da máquina e de suas especificações.
- **Variabilidade das Máquinas**: Um ponto importante abordado é que a inconsistência na fabricação das carcaças das máquinas Olympia ao longo do tempo pode impactar a eficácia da altura dos espaçadores, tornando essencial uma análise cuidadosa para cada tipo de máquina.

Em resumo, este modelo de espaçador é uma solução prática e inovadora para um problema comum enfrentado por usuários de máquinas de escrever Olympia SM, permitindo que elas funcionem adequadamente por muitos anos com a manutenção adequada. A impressão 3D não só facilita a produção de peças sob demanda, mas também preserva a funcionalidade e a história dessas máquinas clássicas.
