Escopo de mira de alvo de arco recurvo Bogen Visier MNV3.1

Desporto e Ar Livre

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Escopo de mira de alvo de arco recurvo Bogen Visier MNV3.1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

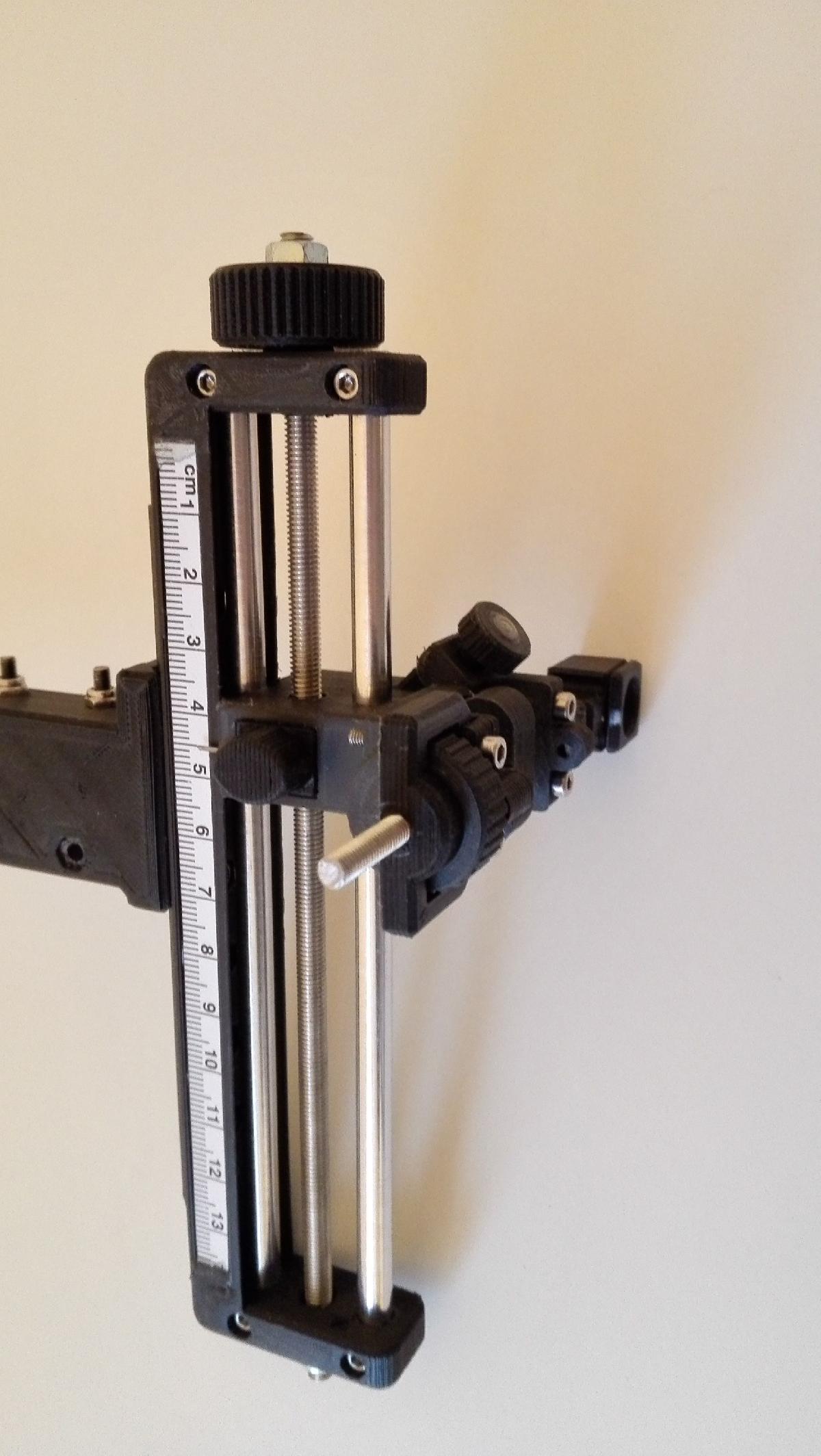

Escopo de mira de alvo de arco recurvo Bogen Visier MNV3.1 foi projetado para Impressora 3D. nota: *nova versão 3.1 -Bloqueio melhorado entre a unidade vertical e horizontal -Conector de arco e escopo melhorado para o perfil de ângulo reto *nova versão 3.1.1 -Estabilidade melhorada do reboque e bolso M3 para "federndes Druckstueck" -Adicionado suporte da mão esquerda (LH) para unidade vertical e contraparte horizontal dovetail *nova versão 3.1.2 -Adicionado uma versão de reboque mais curto que é 30mm mais curto, Isso deve ser suficiente para cobrir todas as distâncias. Na versão mais longa, o escopo se depararia com a seta no lado inferior. *nova versão 3.1.3: Mudanças de experiência a longo prazo: -O parafuso de bloqueio rachou a cauda horizontal quando o parafuso foi travado com força devido ao ângulo frontal de 45°. Isso agora está corrigido -Conector do reboque craceado quando os parafusos M3 foram travados para dura. Isso agora é o ponto de força. ################################################################### Esta é uma mira de arco recurvo de alta precisão com as seguintes características: -146mm netto curso vertical (116mm para a versão curta) - rápido móvel por botão -Clique duas vezes -precisão verical ca. 0.08mm - precisão horizontal ca 0.07mm -inlays de escopo mutáveis -Túnel de escopo de 10mm -Conector riser com rosca imperial padrão. -Eixo horizontal destacável por conexão dovetail, preso por parafuso de travamento para melhor transporte -Área abaixada no lado direito do reboque para um mostrador -Feito para arqueiros da mão direita, mas pode ser transformado em araound facilmente. Use a versão LH da unidade vertical e o dovetail para que o parafuso de travamento permaneça no topo para os arqueiros LH. (principalmente um problema cosmético) Eu estabeleci um alto valor em fazer com que ambos os eixos funcionassem sem qualquer folga. Para isso, testei muitas folgas e cheguei a 0,2mm para todos os bolsos que tocam em peças metálicas. Deixe-me saber se você tiver problemas com isso. O que você precisa além disso: vertical: 2x hastes lisas de alumínio de 6mm, comprimento 164mm (134mm para versão curta) 1x M5 comprimento da haste rosqueada: -186mm para um botão de controle vertical ou 196mm para dois em ambas as extremidades -156mm para um botão de controle vertical ou 166mm para dois em ambas as extremidades 4x parafusos M2, 5x12mm 4x M2,5 porcas 2x parafuso M3x14mm 3x porca de parada M3 2x M3x10mm 2x rolamento 5mmx11mmx4mm 1x "federndes Druckstueck", por exemplo, http://www.maedler.de/Article/65460300 1x porca M5 3x Porca M5 1x M5 porca de latão (bagunça) 1x 0.8mm Federstahldraht (fio de aço da mola) 300mm 1x M3x16mm horizontal: 2x M2, 5x20mm 2x M2, 5x12mm 4x M2,5 Porca 4x Porca M4 1x porca de parada M4 1x "federndes Druckstueck", por exemplo, http://www.maedler.de/Article/65460300 2x hastes lisas de 3mm (eu tomo aqui liga de titânio) Comprimento 25mm Conectores: 2x M3x18mm mais porcas de parada 1x M5x25mm Din 931 1x porca de parada M5 1x ângulo reto de alumínio, lado igual 15x15x3mm, comprimento 250mm 2x 10-24 UNC 1 1/4 Zoll Comprimento 31,75 mm Linsenkopfschraube -5min Epóxi -Graxa de silício

Baixar

O arquivo "Escopo de mira de alvo de arco recurvo - Bogen Visier - MNV3.1" é um modelo 3D para ser impresso em uma impressora 3D. Trata-se de uma mira de arco recurvo de alta precisão, com características como 146mm de curso vertical (116mm para a versão curta), movimento rápido por botão, precisão vertical de aproximadamente 0.08mm e precisão horizontal de aproximadamente 0.07mm. O modelo possui várias versões melhoradas e atualizações que aprimoraram sua estabilidade e funcionalidade.

Esta mira de arco foi projetada para arqueiros destros, mas pode ser facilmente adaptada para canhotos com algumas modificações. Para montar o escopo de mira, você precisará de materiais adicionais como hastes de alumínio lisas, parafusos e porcas de diferentes tamanhos, rolamentos, fio de aço para mola, ângulo reto de alumínio, entre outros materiais. Além disso, você precisará de 5 minutos de epóxi e graxa de silício para finalizar a montagem.

O modelo é ajustável e tem uma conexão dovetail para facilitar o transporte, além disso, possui espaço para um mostrador no lado direito do reboque. O designer teve o cuidado de garantir que ambos os eixos funcionem sem folga, testando diferentes folgas e ajustando-as conforme necessário até encontrar a medida ideal.
