Sobre o objeto 3D Escavadora

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

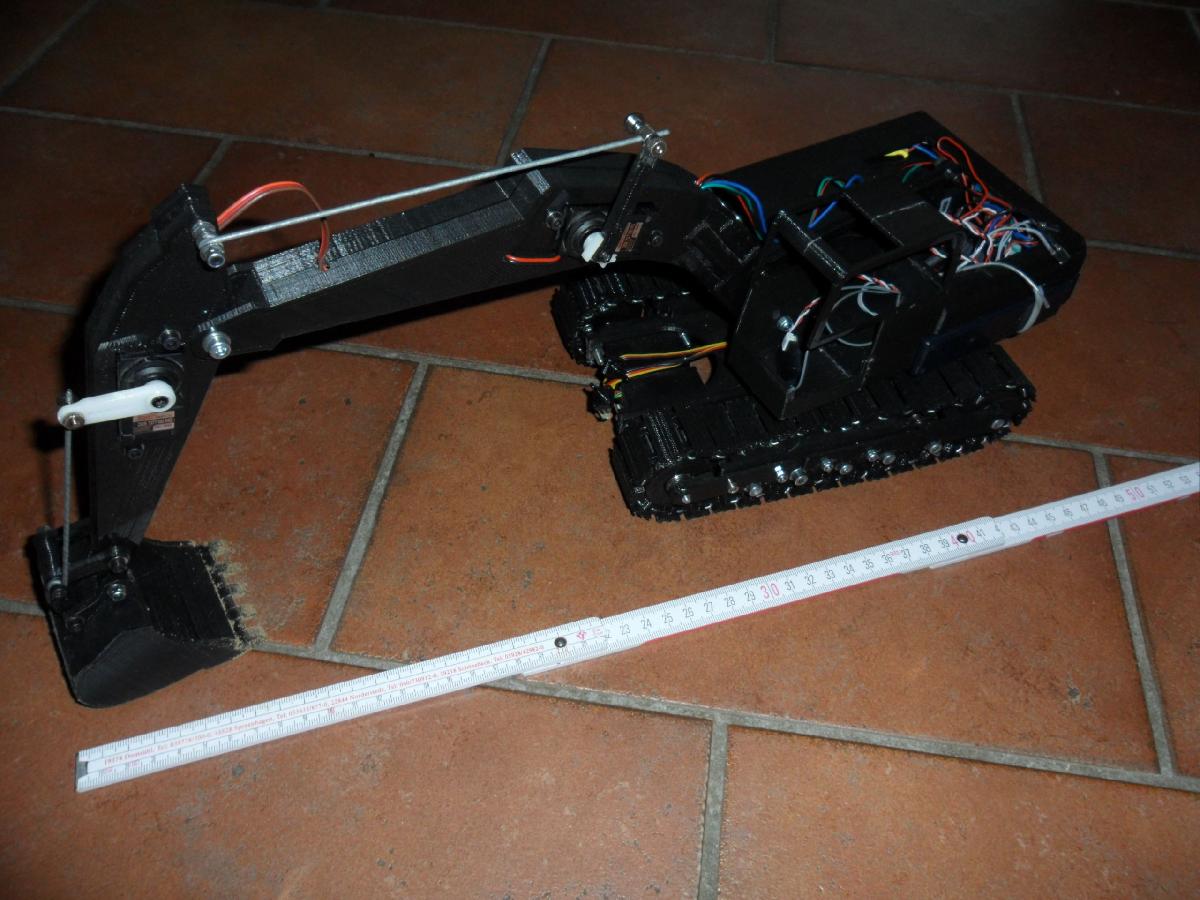

Escavadora foi projetado para Impressora 3D. O original e Volvo ec210M cerca de 1:20E sim: ha areia nos dentes do balde da caixa de areia dos meus filhos ;-) Espero que as fotos estejam descrevendo melhor o projeto. Na foto SAM_4173 a parte inferior do corpo e mostrada com orificios para baterias. Foi redesenhado para que uma grande bateria pb caiba agora. Os dois servos no braco tem cerca de 120 Ncm, o grande no corpo cerca de 260 Ncm.Nas faixas e para turnig ha os servos mais baratos de todos os tempos por cerca de 2,5 AAAAA¢AA¢AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAOs servos nas faixas sao hackeados para que o sinal pwm ainda funcione, mas eles fazem isso continuamente. Basta pesquisar na web por "pwm servo hack"! No eixo de torneamento soldei o + e - dos servos juntos para reduzir as linhas de 6 para 4. As engrenagens dos dentes sao compradas:http://www.conrad.de/ce/de/product/297410/Zahnradsortiment-Modul-1Talvez voce tambem possa imprimi-los, eu nao posso.Voce pode usar: http://www.thingiverse.com/thing:333018As faixas sao na verdade um derivado de http://www.thingiverse.com/thing:36305Obrigado LoialOtter!

Baixar

O modelo 3D da escavadora, inspirado no Volvo EC210, é uma peça interessante para entusiastas de impressoras 3D e robótica. Com uma escala aproximada de 1:20, o modelo pode ser uma adição divertida e educativa para quem gosta de passar tempo com impressoras 3D e projetos DIY.

### Descrição do Projeto

O arquivo foi projetado com uma atenção especial aos detalhes, utilizando fotos adicionais para demonstrar melhor a construção e os características do modelo. A parte inferior do corpo da escavadora teve que ser redesenhada para acomodar uma bateria maior, oferecendo maior autonomia para suas funcionalidades.

### Componentes e Mecânica

- **Servos:** O modelo utiliza dois servos de aproximadamente 120 Ncm no braço e um servo maior com 260 Ncm no corpo, proporcionando potência suficiente para as operações pretendidas. Os servos usados nas faixas são descritos como “os mais baratos de todos os tempos”, o que sugere uma alternativa econômica para o projeto. Existem instruções ou referências para hackear os servos, permitindo que eles operem com sinal PWM, mesmo que funcionem de forma contínua.

- **Engrenagens:** As engrenagens necessárias para o funcionamento do modelo são compradas, com sugestões de onde encontrá-las. Há também a possibilidade de impressão de algumas engrenagens usando links fornecidos pelos autores, embora eles mesmos não consigam imprimir todas as peças.

- **Faixas:** As faixas da escavadora são uma adaptação de um projeto disponível em uma plataforma online popular para compartilhamento de modelos 3D, sugerindo que outras pessoas já contribuíram com designs que podem ser adaptados para este projeto específico.

### Considerações Finais

Este modelo de escavadora 3D não é apenas uma estrutura bonita, mas também uma experiência prática para aprender sobre mecânica, eletrônica e design 3D. Ele envolve uma combinação de habilidades, desde a impressão 3D até o trabalho com componentes eletrônicos, tornando-o uma ótima opção para projetos educacionais ou hobby. O autor também deixou agradecimentos a colaboradores, destacando a natureza colaborativa da comunidade de impressão 3D.

### Dicas para Uso

- Certifique-se de revisar todas as fotos e as descrições cuidadosamente antes de iniciar a impressão.
- Verifique a compatibilidade das peças compradas com seu design.
- Considere as instruções para hackear os servos se você desejar otimizar seu funcionamento.
- Experimente personalizar o modelo, talvez mudando cores ou adicionando elementos que você ache interessantes!
