Sobre o objeto 3D Esboco de plotter de caneta
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

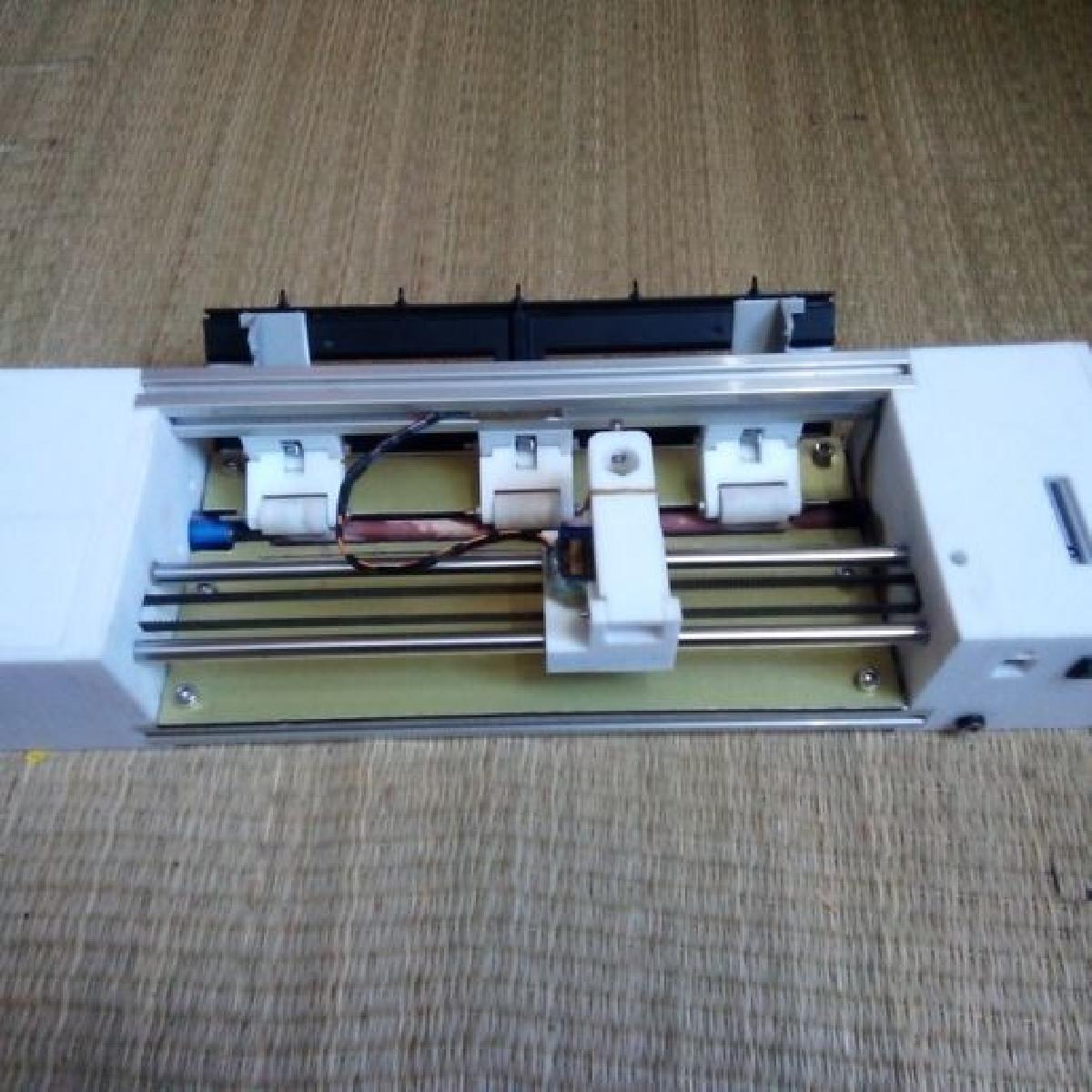

Esboco de plotter de caneta foi projetado para Impressora 3D. Mecanica: Rolamento passivo utiliza o rolamento F623ZZ, rolo de alimentacao utiliza haste redonda de 8mm, revestido com papel abrasivo. O eixo deslizante utiliza LM8LUU, haste deslizante de 8, polia GT2 de 16 dentes. Estrutura em aluminio de perfil 2020. Os parafusos utilizados sao M3 (rolamento), M4 (suporte do rolamento), M5 (haste de aluminio). O conjunto de suportes para papel e reutilizado de uma bandeja de impressora antiga. Eletrica: Utiliza placa uno + escudo CNC v3 + 2 drivers 4988 (2 passos 42x33mm) + modulo de reducao de tensao XL6009 (1 servo SG90) + adaptador 12v 3a.
