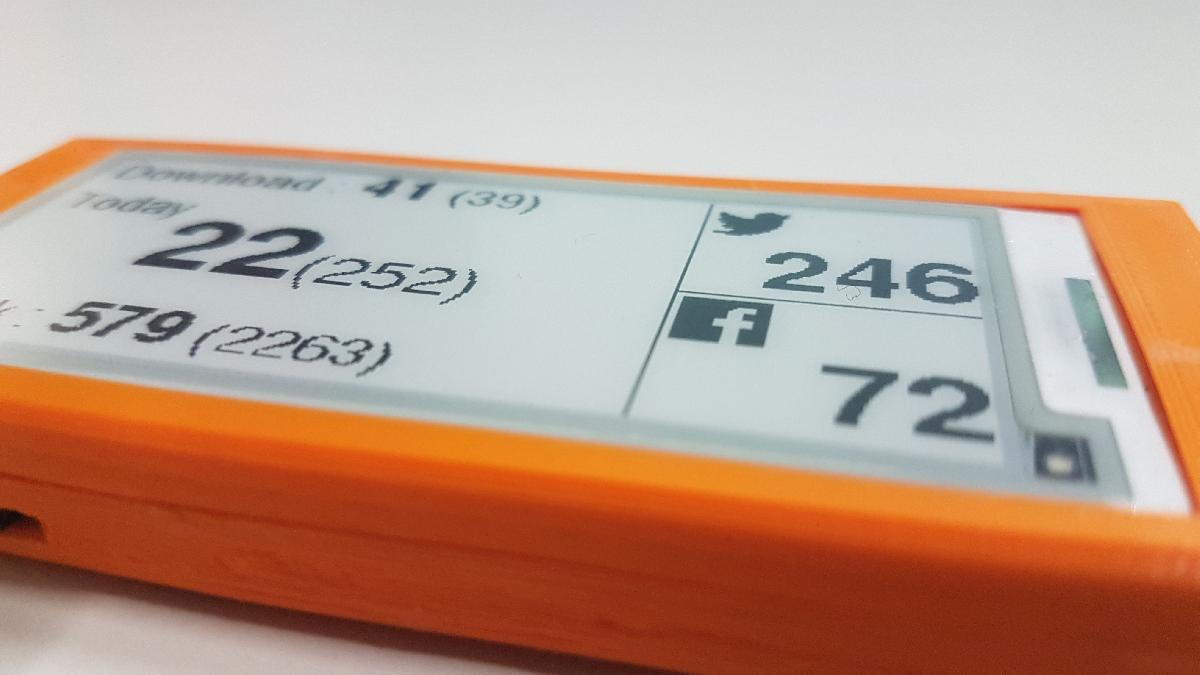

Sobre o objeto 3D Envelope MyMonitor para e paper de 2,9" com ESP8266

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Envelope MyMonitor para e paper de 2,9" com ESP8266 foi projetado para Impressora 3D. Funcionamento:A cada 10 minutos, o esp8266 acorda, coleta dados de um site, exibe os resultados na tela de e-papel e desliga. A tela de e-papel mantem a exibicao dos resultados sem consumir energia para isso.Aqui esta a lista dos componentes utilizados:1 x esp82661 x tela de e-paper 2,9' waveshare1 x carregador TP4056 Lithium1 x bateria Lipo 3.7v 240mahO pinout da tela e o seguinte:BUSY -> GPIO4RST -> GPIO2DC -> GPIO0CS -> GPIO15CLK -> GPIO14DIN -> GPIO13GND -> GND3.3V -> 3.3VPara a biblioteca do Arduino, eu usei esta:(https://github.com/ZinggJM/GxEPD)Informacoes sobre a biblioteca:(https://forum.arduino.cc/index.php?topic=487007.msg3323227#msg3323227)

Baixar
