Engrenagens para aplicacoes Fischertechnik.
parts
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Engrenagens para aplicacoes Fischertechnik.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

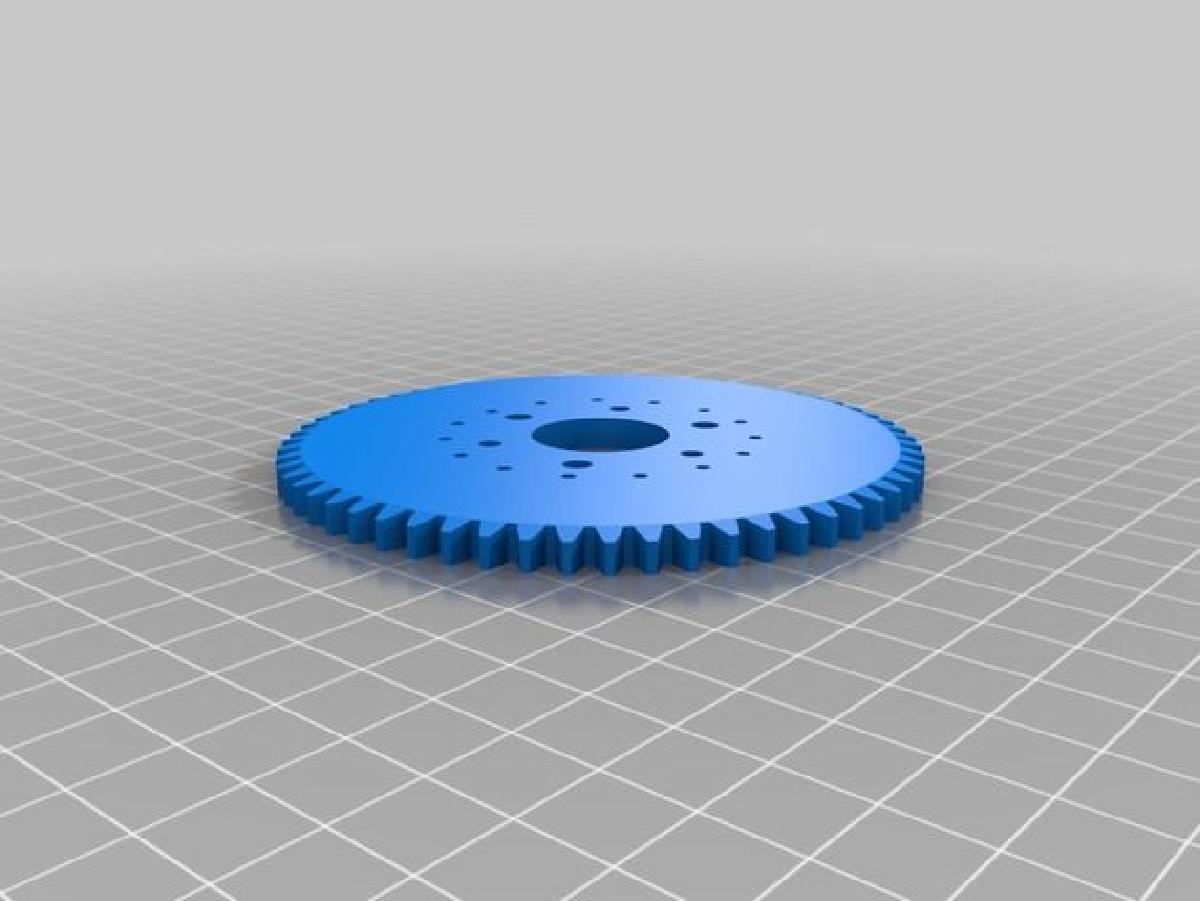

Engrenagens para aplicacoes Fischertechnik. foi projetado para Impressora 3D. Eu fiz 3 modelos diferentes. As engrenagens sao desenhadas com Autodesk Fusion 360. Eu uso a funcao de complemento para criar perfis de engrenagem corretos. O angulo de pressao da engrenagem e 20°. Eu uso um folga de 0,1 mm, isso porque durante a impressao 3D as dimensoes sao sempre um pouco maiores. Todos os tamanhos sao desenhados e testados para a impressora 3D Flashforge Finder com configuracoes padrao e um preenchimento de 25%. Eu sempre uso a opcao Brim e uso cola Pelikan prefix Stick. Como a Flashforge Finder nao tem uma cama aquecida, eu deixo a agua quente correr sobre a superficie para que a cama aqueca a cerca de 40 graus. Isso e muito rapido e sempre da um resultado perfeitamente plano sem deformacao.A menor engrenagem tem apenas 7 dentes. Menor nao e mais possivel com modulo 1,5. A versao da engrenagem com modelo 1 se encaixa perfeitamente nas pecas FT, como FT 35 063, FT 35 064. Eu projetei uma faixa de engrenagens de 7 a 30 dentes com o modelo 1. O modelo de engrenagem 2 e destinado a ser montado em um eixo padrao de 4 mm. Para isso, um parafuso e fornecido atraves de um furo de 3,2 mm. Voce pode roscar em M4 ou usar um parafuso parker. Isso permite que voce fixe a engrenagem ao eixo de aco de 4 mm. O modelo 2 tem uma faixa de 13 a 33 dentes. Estas podem ser montadas em um eixo de aco de 4 mm ou na versao plastica da FT. O modelo 3 e destinado a ser montado em um adaptador. Voce tambem pode usar espacadores para montar varias engrenagens uma apos a outra. Assim como em uma engrenagem de bicicleta. Algumas engrenagens sao fornecidas para montar um ou mais imas de neodimio D2x3mm. Isso pode ser usado para ponto de origem ou contador de quadratura.As engrenagens sao chanfradas de um lado para melhor se encaixar na corrente padrao. O outro lado nao vai ser chanfrado por causa da impressao 3D, mas nao e necessario. A largura das engrenagens e ajustada para isso. As engrenagens do modelo 3 tem 6 furos, 3 para a abertura normal de 4 mm e 3 para roscagem. Voce pode usar parafusos M4 ou qualquer parafuso parker. Eu faco o M4 com uma furadeira manual de baixa velocidade e uma rosca M4. Isso e muito rapido e facil.Eu inclui uma tabela com as relacoes de engrenagem. A tabela e aumentada por 5 dentes porque isso corresponde a uma distancia FT extra de 7,5 mm. Estou ciente de que algumas dimensoes podem variar de acordo com a impressora 3D. Na minha impressora 3D Flashforge Finder, as dimensoes estao bastante corretas. Tudo e impresso com PLA 3D Fila Avistron, mas qualquer PLA 3D Fila sera bom.
