Engrenagem de sonho / Engrenagem cicloidais Nema 8 Stepper
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Engrenagem de sonho / Engrenagem cicloidais Nema 8 Stepper
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

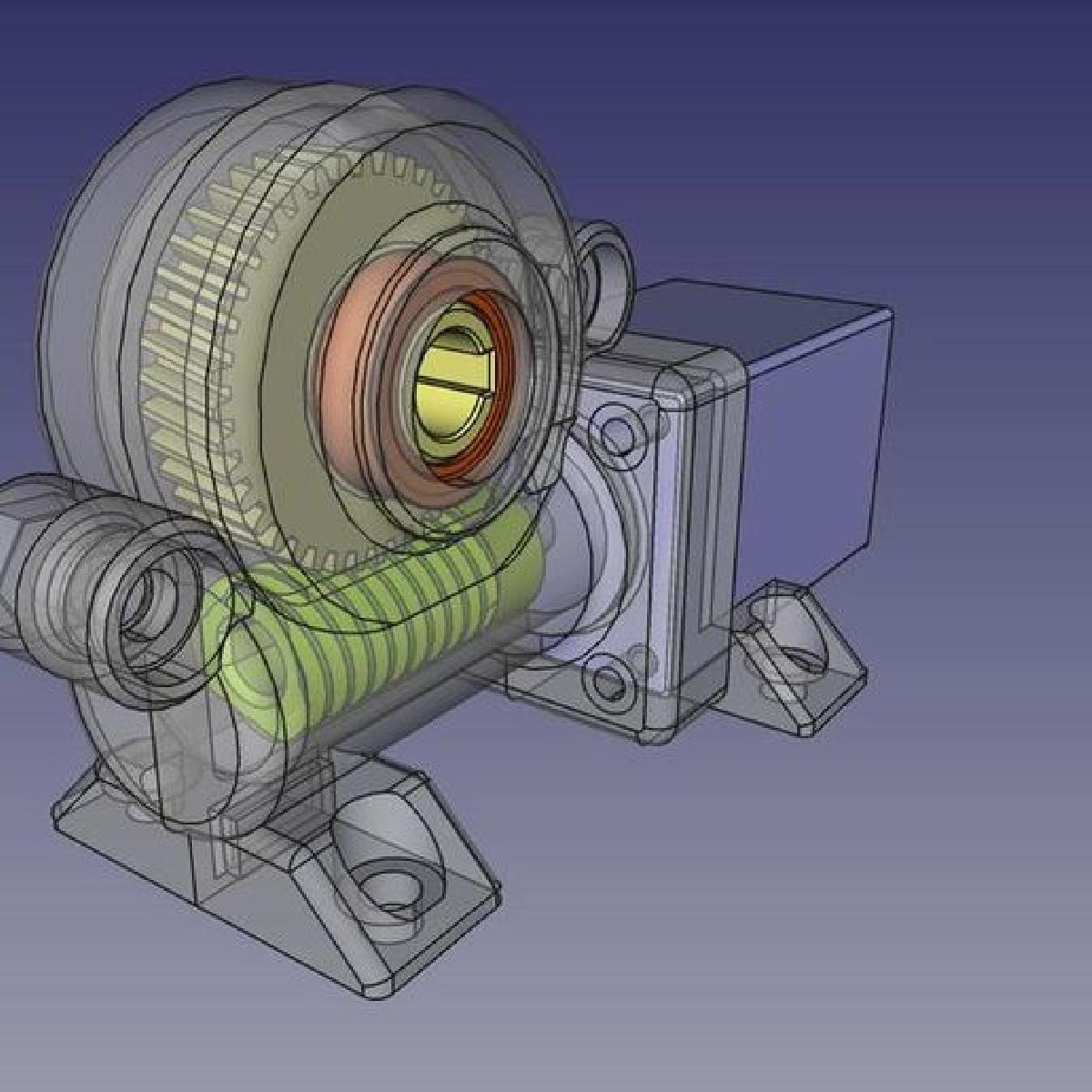

Engrenagem de sonho / Engrenagem cicloidais Nema 8 Stepper foi projetado para Impressora 3D. Engrenagem de verme de 40 dentes (Modulo 0,5) para um motor de passo NEMA 8 (HANPOSE 20BYGH33) com dois rolamentos de esferas (MR128ZZ 8*12*3,5). As engrenagens foram criadas usando a bancada de engrenagens do FreeCAD (FreeCAD 19). Imprimi isso com uma impressora FDM e uma impressora MSLA e ambas as caixas de engrenagens funcionaram. A versao FDM funcionou sem lubrificante, mas a versao MSLA precisou de lubrificacao para funcionar. Tambem tive que usar uma lima de agulha (em forma triangular) para limpar as roscas em ambas as engrenagens (versoes MSLA e PLA 3D Fila), mas isso foi bem facil de fazer. Parafusos: 4x M2x6 Hex (para o motor de passo) 2x M3x8 Hex Atualizacao: A engrenagem de verme impressa em resina e a engrenagem cicloidais as vezes travavam, entao mudei um pouco a geometria para evitar que isso acontecesse. Atualizacao 2: Troquei de um HANPOSE 20BYGH33 para um HANPOSE 20BYGH50 (um pouco mais longo em diametro) porque precisei de um pouco mais de torque.
