Sobre o objeto 3D Energierímetro ESP8266 PZEM

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Energierímetro ESP8266 PZEM foi projetado para Impressora 3D. Oi Ich habe Hier ein REG-Gehäuse erstellt in dem ein ESP8266 und 3x PZEM004T Module Platzfinden. Das Gehäuse hat eine Breite von 4TE/72mm, für den clip unten nutzt ich eine alte Feder aus einem Kugelschreiber. Die Software auf dem Wemos ist von hier: ESP Fácil "https://www.letscontrolit.com/forum/viewtopic.php?f=5&t=2595&start=100" 4Mbin+1Mbin.zip "https://www.letscontrolit.com/forum/download/file.php?id=4305&sid=5abbb2e1bbbedfbf711a19f7134725c0" Oi Criei uma carcaça REG para os módulos ESP8266 e 3x PZEM004T. O estojo tem uma largura de 4TE/72mm, para o clipe abaixo eu uso uma mola antiga de uma caneta esferográfica. O software no Wemos é daqui: ESP Fácil "https://www.letscontrolit.com/forum/viewtopic.php?f=5&t=2595&start=100" 4Mbin+1Mbin.zip "https://www.letscontrolit.com/forum/download/file.php?id=4305&sid=5abbb2e1bbbedfbf711a19f7134725c0"

Baixar

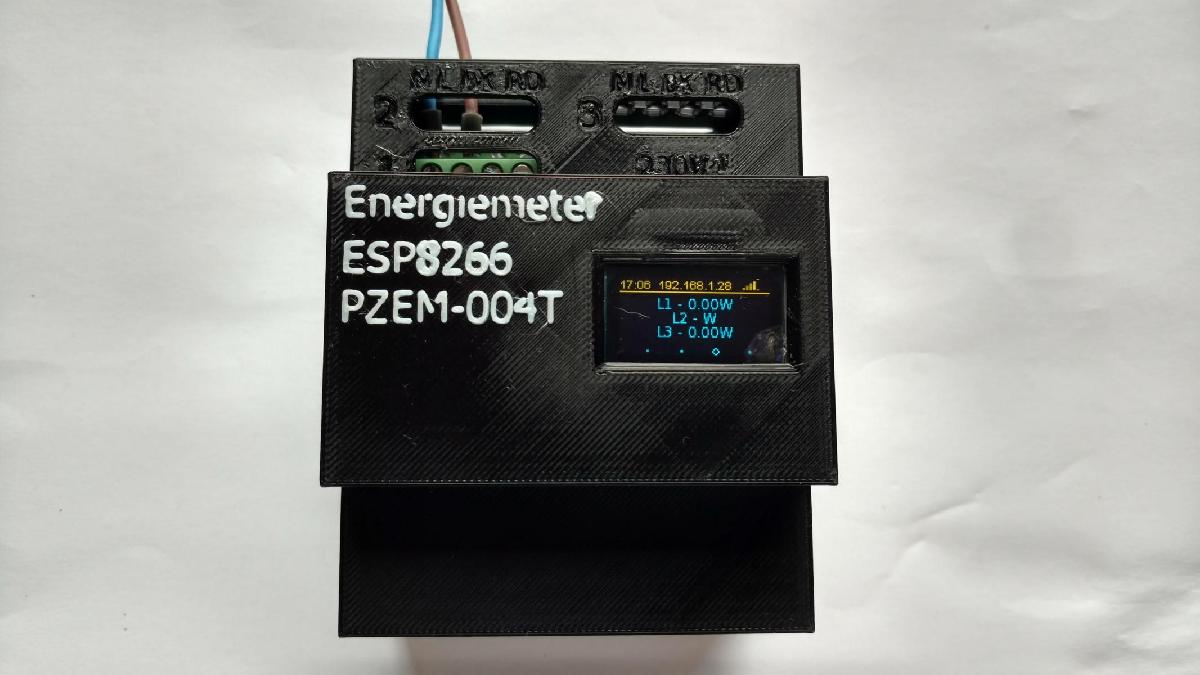

O modelo 3D chamado "Energierímetro-ESP8266-PZEM" é um arquivo projetado para ser impresso em uma impressora 3D. Ele consiste em um gabinete REG (montagem a partir dos trilhos DIN) que acondiciona um microcontrolador ESP8266 e três módulos PZEM004T para realizar a medição de energia.

O gabinete tem uma largura de 4TE/72 mm e incorpora um clipe na parte inferior, onde é possível utilizar uma mola antiga de uma caneta esferográfica para fixar o dispositivo aos trilhos DIN. É uma solução criativa e de baixo custo para fixar componentes eletrônicos nos painéis elétricos.

Quanto ao software a ser utilizado neste dispositivo, ele é baseado no projeto "ESP Fácil", que pode ser encontrado no fórum oficial do projeto por meio deste link: https://www.letscontrolit.com/forum/viewtopic.php?f=5&t=2595&start=100. Neste tópico, você encontrará informações sobre como configurar e utilizar o software no microcontrolador ESP8266 (Wemos) para coletar e processar os dados dos medidores de energia PZEM004T.

Além disso, o arquivo "4Mbin+1Mbin.zip" necessário para o funcionamento do software pode ser baixado diretamente do fórum, no seguinte endereço: https://www.letscontrolit.com/forum/download/file.php?id=4305&sid=5abbb2e1bbbedfbf711a19f7134725c0.

Para quem busca uma solução integrada de monitoramento e controle de energia utilizando componentes baseados no ESP8266 e PZEM004T, esse projeto oferece um ótimo ponto de partida, tanto em termos de hardware quanto de software.
