Sobre o objeto 3D ENDFED Alimentacao Final

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

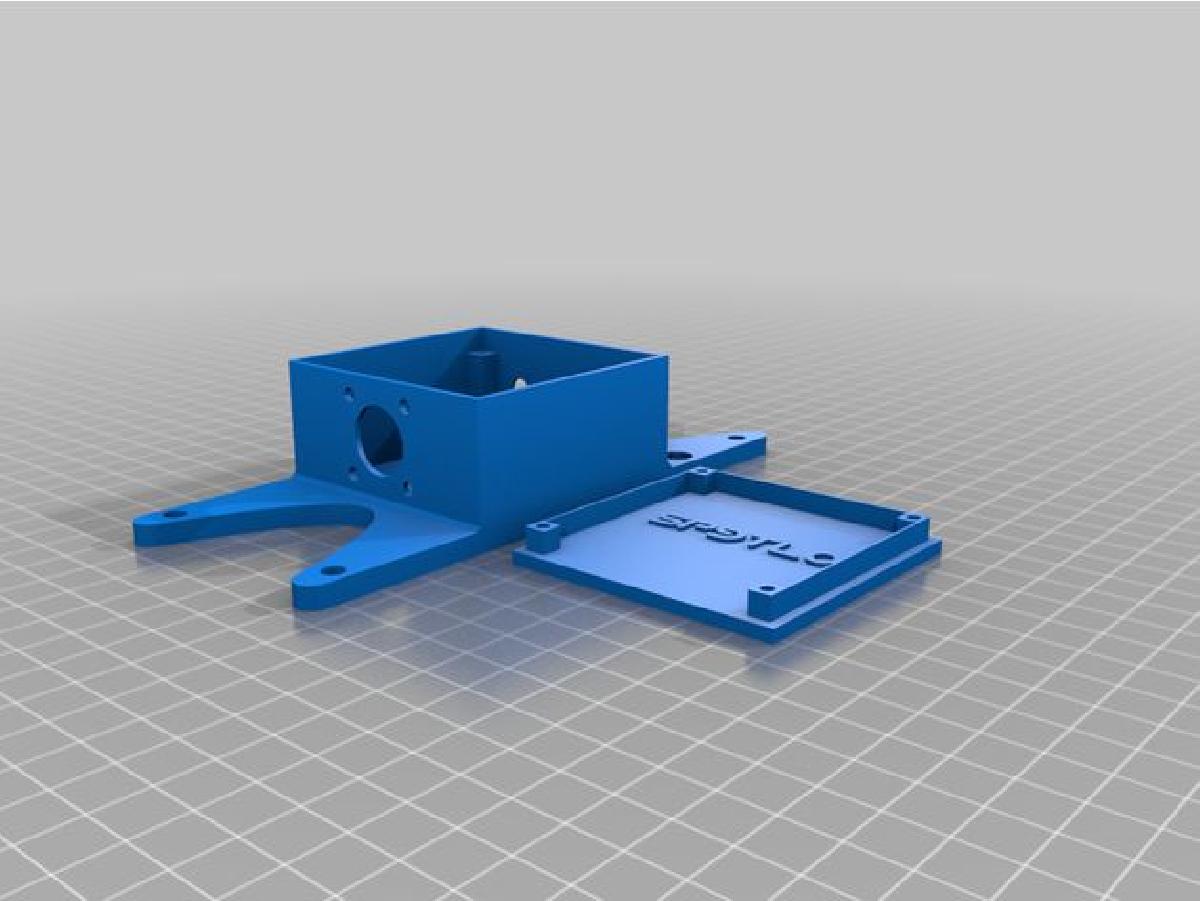

ENDFED Alimentacao Final foi projetado para Impressora 3D. Eu decidi criar uma caixa para minha antena ENDFED. As caixas originais sao inconvenientes e pesadas, o que pode ser trabalhoso em campo. No meu projeto, eu queria alcancar a maxima ergonomia, entao a caixa tambem serve como um carretel para o radiador. Eu usei o nucleo FT140-43. Os arquivos STL estao disponiveis em versoes com furos para grampos de tampa e sem (a versao colada). Estou anexando o arquivo fonte do programa FreeCAD, entao, se alguem quiser modificar o projeto, sinta-se a vontade. Recomendo proteger a caixa dos dois lados com verniz PVB60. Pessoalmente, eu a imprimi com filamento PCTG por sua alta durabilidade e flexibilidade. Toda a antena com unun e radiador de kevlar de 21 metros pesa 270 gramas, dimensoes: altura 35mm, largura 63mm, comprimento 151mm. Materiais: Soquete UC1 (UHF-202) Parafusos para radiador e contrapeso M6x20 Parafusos para a tampa 3mm x 12mm Conectores de olho 6 Manipulos para parafusos e parafusos de M3 a M6: https://www.thingiverse.com/thing:5532943 73 de SP9TLO

Baixar

O modelo 3D intitulado "ENDFED - Alimentação Final" é um projeto interessante que visa criar uma caixa personalizada para antenas ENDFED, abordando questões práticas e de usabilidade que muitos usuários enfrentam no campo.

### Descrição do Modelo

O autor do projeto, SP9TLO, identificou que as caixas originais das antenas eram inconvenientes e pesadas, o que pode ser uma limitação significativa para operações em campo. Com isso em mente, a proposta do modelo se concentra em proporcionar ergonomia e funcionalidade, permitindo que a caixa também reproduza a função de um carretel para o radiador, facilitando o armazenamento e transporte da antena.

### Especificações Técnicas

- **Dimensões**: A caixa possui altura de 35 mm, largura de 63 mm e comprimento de 151 mm.
- **Peso Total**: A antena completa, incluindo um unun e um radiador de kevlar de 21 metros, pesa apenas 270 gramas.
- **Materiais Recomendados**: O autor sugere o uso de verniz PVB60 para proteger a caixa, aumentando sua durabilidade.

### Materiais Necessários

Para a montagem da antena, o projeto lista os seguintes materiais:
- Conector UC1 (UHF-202)
- Parafusos para o radiador e contrapeso (M6x20)
- Parafusos para a tampa (3mm x 12mm)
- Seis conectores terminais

Além disso, o autor fornece um link para um modelo de manoplas que podem ser usadas nos parafusos, disponível no Thingiverse.

### Arquivos Disponíveis

O projeto oferece arquivos STL em duas versões: uma com furos para grampos na tampa e outra na versão colada. Também é disponibilizado o arquivo fonte em FreeCAD, permitindo que outros usuários modifiquem e personalizem o design conforme suas necessidades.

### Materiais de Impressão

Para a impressão do modelo, o autor recomenda o uso de filamento PCTG, que é conhecido por sua durabilidade e flexibilidade. Esses atributos são cruciais em condições de uso variáveis e podem contribuir significativamente para a longevidade do produto final.

### Conclusão

O modelo "ENDFED - Alimentação Final" se destaca como uma solução inovadora para o armazenamento e transporte de antenas ENDFED, unindo praticidade e eficiência. A abertura para modificações e a disponibilização de recursos para a comunidade são aspectos que favorecem o compartilhamento de conhecimento e a personalização das antenas. É uma ótima contribuição para os entusiastas de rádio comunicação e para aqueles que utilizam antenas em suas atividades ao ar livre.
