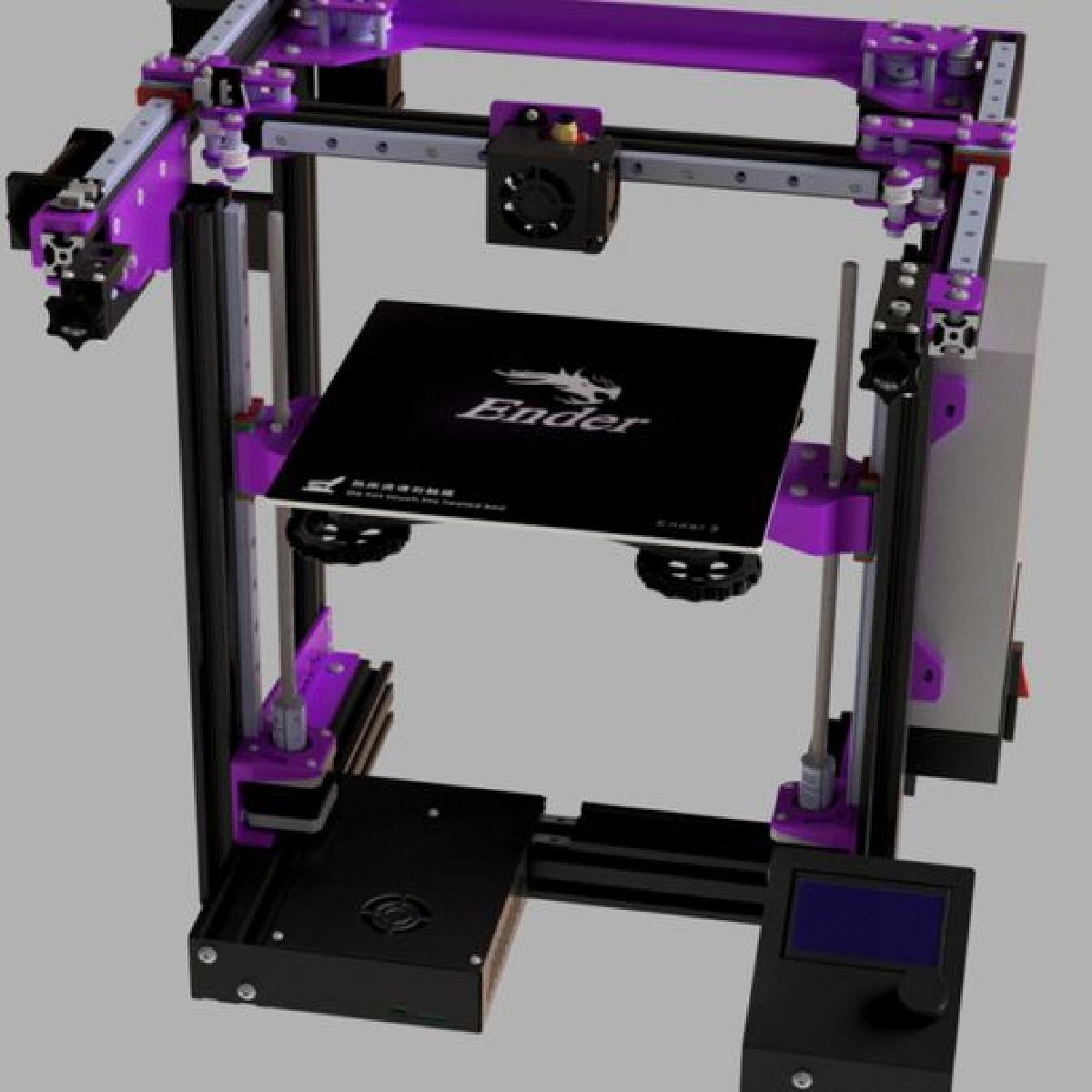

EnderXY Adeus Tremedeira da Cama

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D EnderXY Adeus Tremedeira da Cama

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

EnderXY Adeus Tremedeira da Cama foi projetado para Impressora 3D. Junte-se a comunidade EnderXY no Reddit:** https://www.reddit.com/r/EnderXY/ Eu fiz isso porque recebi algumas mensagens aqui perguntando se havia uma maneira de consertar a oscilacao da cama sem usar o triple-z. **Isso nao foi testado, pois eu uso o triple-z, mas deve funcionar e resolver o problema completamente.** Lembre-se de imprimir guias de trilho linear 2040 antes da desmontagem para facilitar a instalacao, inclui algumas para imprimir (pelo menos 2). Voce perdera 10mm em X, pois o motor teve que ser deslocado, efetivamente movendo a cama para tras 10mm para que o trilho linear e o parafuso-guia ficassem paralelos, embora isso tambem dependa da espessura do cabecote da ferramenta que voce esta usando. _Observacao: Se voce estiver usando o suporte impresso e a localizacao projetada pelo belt3dprinterkit, entao voce tera que virar o suporte (verifique as fotos)._ **Montagem do motor (Foto 7):** - 4x M3x15mm (Cabeca macho ou cabeca chata) - 4x M3x10mm (Cabeca macho ou cabeca chata) - 4x M3x13mm (Cabeca macho ou cabeca chata) - 4x porcas de mola M3 (Reutilizar as originais) **Braco (Foto 4, 5, 6):** - 8x M3x8mm (Cabeca macho ou cabeca chata) - 8x M5x8mm (Reutilizar as originais) - 4x M3x13 ou 15mm (Cabeca macho ou cabeca chata) **Montagem do final de curso Z (Foto 8):** - 1x M5x8mm (Cabeca chata) - 1x porca de mola M5 (Reutilizar as originais) - 2x M3x6mm - 1x M3x18mm (Ajuste) **Desmontagem:** 1. Remova a cama aquecida do carro da cama. 2. Remova os bracos originais (P4L/P4R no manual) e extrusoes 1020. 3. Remova as extrusoes 1020 dos bracos originais (P4L/P4R no manual). 4. Remova os trilhos lineares e o carro. 5. Remova o motor. 6. Remova a porca Z do parafuso-guia. 7. Remova o parafuso-guia do acoplador. 8. Remova o acoplador do motor. **Como os parafusos se cruzam, ha uma ordem muito especifica que deve ser seguida para a instalacao.** **Instalacao do trilho linear e do carro:** 1. Use as guias de trilho linear 2040 para alinhar os trilhos. 2. O trilho deve tocar os suportes inferiores (P3L/P3R no manual). **Instalacao do motor:** Conecte a montagem ao 2040. Conecte o motor a montagem. Adicione o acoplador da barra Z. **Instalacao do braco:** 1. Conecte o braco ao MGN12H (parafusos superiores SOMENTE). 2. Conecte a porca Z ao braco. 3. Conecte o braco ao MGN12H (parafusos inferiores SOMENTE). 4. Conecte as extrusoes 1020 ao braco. 5. Conecte o parafuso-guia. **Montagem do final de curso Z:** 1. Siga a imagem. _Lembre-se, isso nao foi testado ate que eu receba confirmacao, mas estou bastante certo de que nao havera problemas._ _**Se voce gostaria de apoiar meu trabalho, pode faze-lo aqui [https://ko-fi.com/supavitax](https://ko-fi.com/supavitax)**_ Modelo original em thangs.com: https://social.thangs.com/m/992921
