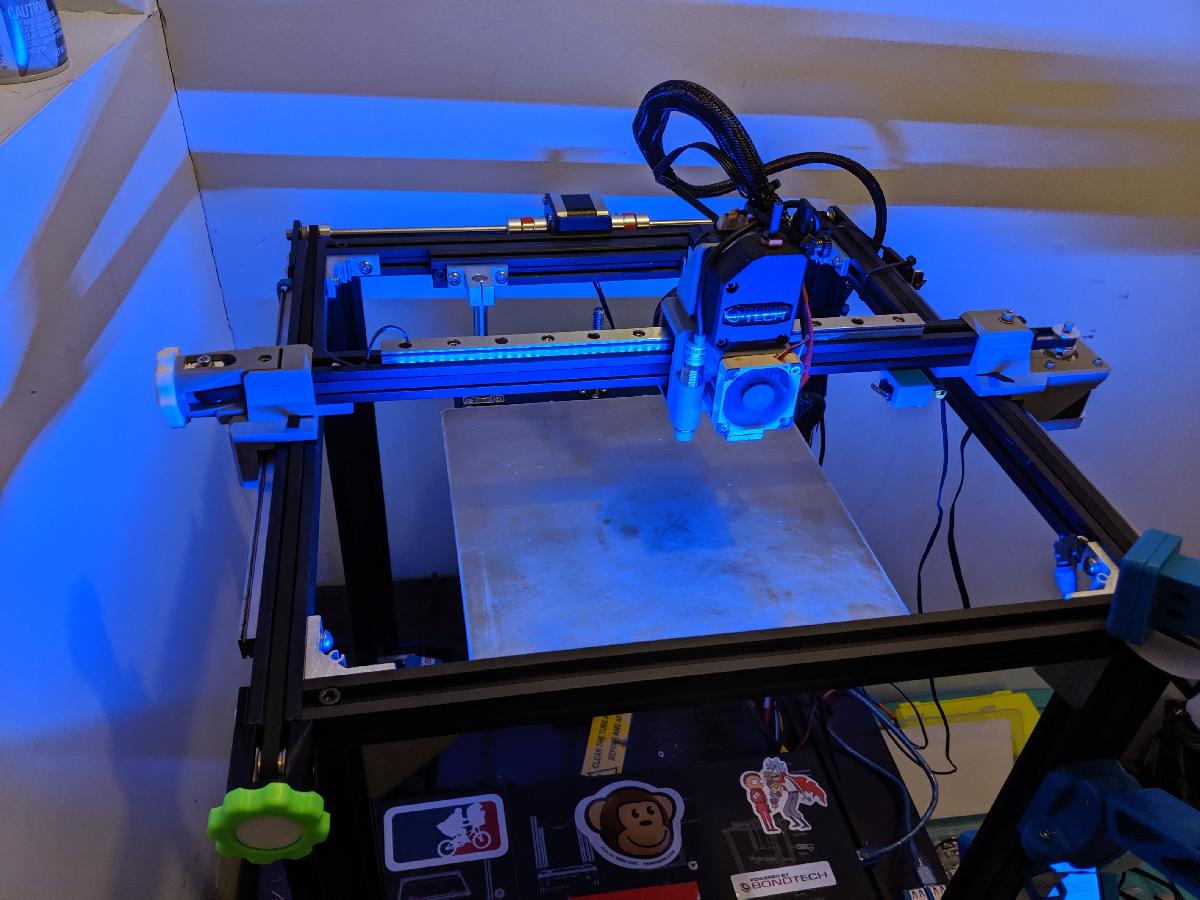

Sobre o objeto 3D Ender 5 Trilhos Lineares e Direto Drive

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ender 5 Trilhos Lineares e Direto Drive foi projetado para Impressora 3D. Testes de impressao: PLA 3D Fila: 4 paredes 20% preenchimento. Parece funcionar bem, mas motor quente causa deformacao. ABS: 3 paredes 20% preenchimento. Realmente forte, ainda nao testado na maquina. PETG XT 3D Fila: 3 paredes 20% preenchimento. A imprimir e testar. Outros sao bem-vindos para testar. Atualizacao 2019-05-17: Furos de parafuso alinhados para o eixo Y, precisam ser ligeiramente mais largos para permitir variacao nos tamanhos das maquinas Ender5 devido ao maquinario imperfeito. Montagem do hotend melhorada em geral, tunel de fio maior, fecho do sensor corrigido, parafusos do ventilador melhor alinhados. Atualmente estou usando o tensor de correia original no eixo X e preciso redesenhar, mas tudo esta funcionando bem. Montagem do hotend e3dv6 atualizada para corresponder as atualizacoes atuais. Novos conectores de carro sao muito flexiveis na instalacao agora e faceis. Atualizacao 2019-05-16: Novos conectores laterais v2 atualizados. Na ultima impressao, os furos dos parafusos nao estavam alinhados e tive alguns travamentos. Isso deve estar mais suave agora, mas preciso reduzir os lados do suporte do motor para que nao atue como um isolante e adicionar alguns rebaixos aos furos dos parafusos do motor. Furos para parafusos 4010 no hotend tambem precisam ser grandes, o suporte do ventilador inferior precisa ser movido mais para o corpo. Ele imprimira, mas nao e bonito e encontrei a necessidade de descobrir uma maneira melhor de montar o fim do eixo Y (nao e um grande problema). Atualizacao 2019-05-14: Direto Drive: Mais material para os parafusos do hotend, mais material para o fecho da correia, realinhar furos dos parafusos 5015. Adicionar espaco para o tensor de correia no eixo X para retrair completamente. Atualizacao 2019-05-14: Direto Drive Atualizado: Melhorou os fechos da correia, adicionou tunel de gerenciamento de cabos. Agora acomoda corretamente o lado do quadro para permitir uma cama 30x30 quando acoplada com trilhos lineares MGN12H no eixo Y. Atualizacao 2019-05-13: Removi os designs dos trilhos HGR15. Os fechos da correia estavam desatualizados e os trilhos sao simplesmente muito mais do que necessario para o acesso Y. O design dos novos para MGN12H e superior em todos os aspectos. Combinado com o novo sistema de drive direto do hotend, abre 300mm no eixo X no quadro original. Mais por vir. Atualizacao 2019-05-13: Prototipo dos suportes do eixo Y mgn12h carregados. Impressos e inspecionados, mas ainda nao montados na maquina. Atualizacao 2019-05-12: Todas as pecas sao atualmente prototipos funcionais e funcionarao como estao, no entanto, ha dificuldades na instalacao que precisam ser resolvidas. Alem disso, os trilhos do eixo Y ainda nao foram modificados para MGN12H e os designs postados ainda sao HGR15. Estou trabalhando em uma versao MGN12 do eixo Y e possivelmente uma versao MGN9 do eixo X, embora o eixo X esteja muito bom agora nos MGN12. Este e um mod de trilho linear que estou trabalhando atualmente. Tentarei manter isso o mais atualizado possivel. Se voce decidir embarcar nessa jornada comigo, por favor, deixe comentarios e podemos trabalhar juntos para melhorar as pecas. Algumas das imagens e arquivos serao versoes mais antigas das pecas, entao inspecione a peca antes de imprimi-la. Uma vez que terminarmos o design, vou limpar as pecas aqui e criar um arquivo para as iteracoes. A lista de pecas abaixo mudara, no entanto, se decidirmos mudar algo para que uma peca nao seja mais necessaria, deixarei um modelo disponivel para suportar as pecas antigas. Se voce deseja usar um sensor indutivo como eu, precisara de uma chapa de cama de aco mola para que ele possa detecta-la. Isso funcionara com o ima original na maquina, e voce precisara de uma chapa para cobrir o aco mola, seja PEI ou buildtak. Buildtak e mais barato, mais adesivo e mais versatil, PEI e mais conveniente para certas aplicacoes. Dicas de instalacao: Olhe para as pecas cuidadosamente. Voce notara, por exemplo, que no drive direto voce deve colocar as porcas para o hotend e a porca do ventilador superior antes de deslizar o rolamento linear para o lugar e parafusar, pois o rolamento bloqueara o caminho depois de inserido, entao a ordem importa. Investigue as pecas cuidadosamente e escolha uma ordem sabia para montar. Pecas adicionais necessarias: Bondtech BMG ou Clone: 12mm sensor indutivo (requer chapa de cama de aco mola): Chapa de aco mola (se necessario): Sensor fisico 3D Touch: Ventilador 5015: Trilhos lineares MGN12 (Rolamento MGN12H) 350mm x1 (Possivelmente 3-5 no futuro): Parafusos/mancais/maes M3/M4/M5 entre 10mm - 30mm de comprimento.
