Ender 4 Plugue principal de energia e caixa do interruptor ON/OFF
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Ender 4 Plugue principal de energia e caixa do interruptor ON/OFF
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

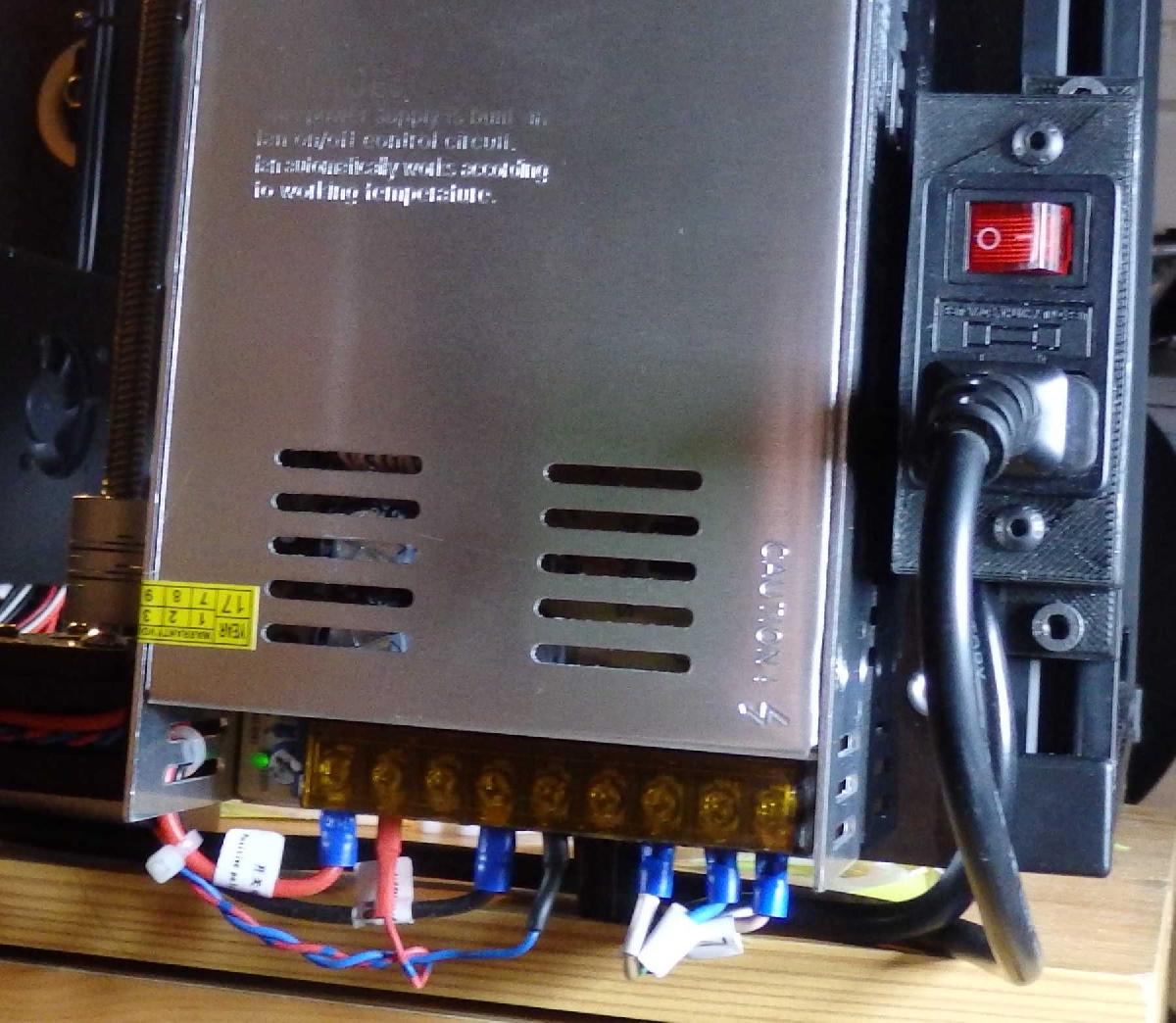

Ender 4 Plugue principal de energia e caixa do interruptor ON/OFF foi projetado para Impressora 3D. Franceses (Ingles logo abaixo!): A Creality Ender4 se conecta diretamente a rede eletrica de 240V via um cabo que esta permanentemente conectado a fonte de alimentacao de 24 Vdc. O interruptor ON/OFF no gabinete da placa-mae corta a energia apenas para a placa-mae. Assim, conectada a rede, a fonte de alimentacao de 24 Vdc esta sempre energizada.... Desenvolvi, entao, um pequeno conjunto que integra uma base que inclui uma ficha de formato CE, um fusivel 5x20 e um interruptor bipolar com LED integrado. Preco deste conjunto tomada/interruptor: 1,73 euros na Banggood. A abertura no gabinete, para integrar o bloco da base/interruptor, mede 47,50 mm x 27,70 mm (previ um pouco de folga para que se monte relativamente facilmente... mas permaneca bem no lugar) A primeira peca cumpre varias funcoes: igualar o nivel da placa de montagem da fonte de alimentacao de 24 Vdc (5mm), permitir a fixacao do suporte do gabinete (a outra peca) e fixar tudo no perfil de aluminio da impressora 3D a direita da fonte de alimentacao de 24 Vdc. A segunda peca carrega o componente da tomada/interruptor e e fixada atraves de 2 parafusos M4 nas colunas da primeira. Para sua informacao, eu fiz rosca em M4 nos 2 furos das colunas, cuja impressao Ø e prevista para isso. Use um macho de rosca bem afiado: de preferencia um novo... Para as conexoes, simplesmente cortei a parte do cabo original, mantendo o lado do fio/lugs que conecta a fonte de alimentacao de 24 Vdc. Em breve, definirei outro sistema que se integrara na parte inferior do bloco de 24 Vdc, mas essa solucao de "custo menor" ja permite ter uma solucao com um ON/OFF geral. Para o fusivel 5x20: coloquei um tipo rapido de 3A. Atualmente em funcionamento e operacional na minha impressora!
