Sobre o objeto 3D Ender 3 v2 Montagem OctoPi Oculta

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

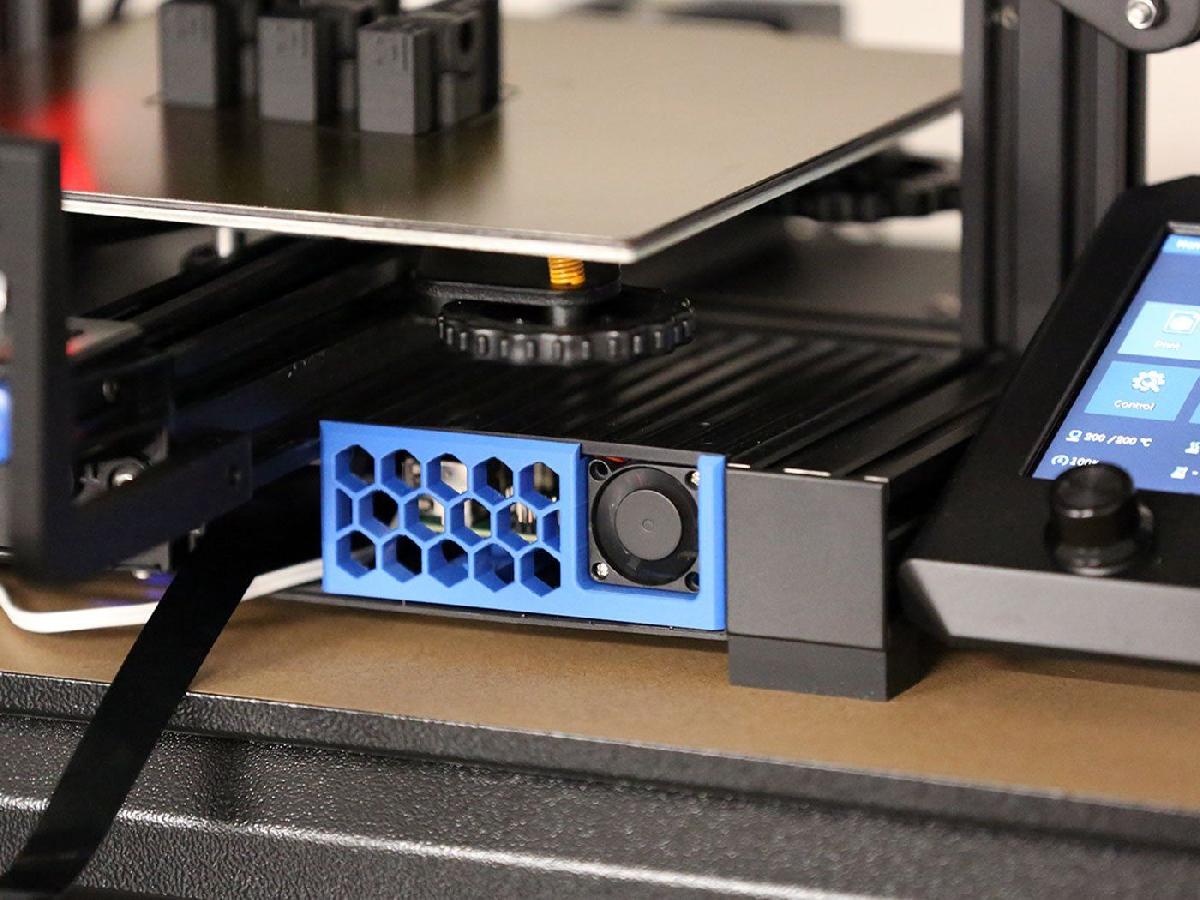

Ender 3 v2 Montagem OctoPi Oculta foi projetado para Impressora 3D. O suporte para a gaveta de ferramentas na Ender3 v2 e o lugar perfeito para um Raspberry Pi rodando o OctoPrint’s OctoPi (grande agradecimento a Gina Häußge e Guy Sheffer). Basta fixar o RasPi na estrutura, conectar os conectores e deslizar para dentro da impressora. Recursos de design Suportes compactos e organizados para Raspberry Pi para tres modelos diferentes de Pi Versoes com ventilador ativo de 30mm, ventilador de 40mm e versoes refrigeradas passivamente Se encaixa facilmente na prateleira da gaveta da Ender3 v2 Nao requer nenhuma modificacao na impressora Acesso facil sem ferramentas pela frente Aberturas grandes para fluxo de ar e cabeamento Permite acesso para os dedos ao cartao micro-SD e ao conector da camera enquanto montado na estrutura Grande contato com a base de impressao minimiza deformacoes Imprime sem suportes Parece que deveria estar ali ;-) Existem tres estruturas, uma para cada RasPi 1, Raspi 2, 3 & 4 (e 5), e o RasPi Zero 2W. O (antigo) RasPi 1 possui dois furos de montagem diagonais, os 2, 3, 4 e 5 tem quatro furos de montagem com espacamento identico, e o Zero 2W possui quatro furos com espacamento apertado. Alem disso, existem tres “versoes” de cada estrutura: para um ventilador de 30mm (7-12mm de espessura), um ventilador de 40mm (preferencialmente 10mm de espessura, ou seja, um 4010), e uma versao sem ventilador. Esta ultima funciona bem, pois a carga de trabalho no processador e minima: a parte mais quente do Pi e o controlador USB, que ate agora nunca ultrapassou 60C/140F (veja fotos de IR). A versao sem ventilador tambem pode ser usada com solucoes de refrigeracao integradas ao Pi. Ventiladores de 5V que se conectam diretamente aos pinos GPIO do RasPi estao prontamente disponiveis pre-cabeados com conectores de 2,54mm; apenas no Z2W voce tera que adicionar cabecotes ou soldar diretamente. A maioria dos ventiladores para RasPi vem com tres fios: o vermelho e +5V, o preto e terra, e o fio azul se comunica com o Pi (mas nao e necessario). Veja as fotos para mais detalhes. Monte o ventilador na estrutura antes de instalar o Pi. Encontrei alguns cabos curtos (25cm/10”) USB-A para micro-USB que proporcionam uma conexao organizada com a impressora. Tente encontrar um com um plugue USB-A que nao seja muito longo, para nao se dobrar; sao 40mm entre o plugue e a parede lateral (veja foto). Ha bastante espaco para o plugue de energia na parte de tras. Todos os cabos saem pela frente, escondidos sob a extrusao do eixo Y 4040. Confira mais acessorios da Ender 3 v2 da Department_Nine! ... incluindo este pequeno item que elimina a dor de cabeca ao carregar filamento: https://www.thingiverse.com/thing:6925968

Baixar

O arquivo "Ender 3 v2 Montagem OctoPi Oculta" é um projeto de design 3D voltado para usuários da impressora 3D Ender 3 v2 que desejam integrar um Raspberry Pi para rodar o OctoPrint com OctoPi. O projeto destaca-se por ser uma solução funcional e eficiente, permitindo que o Raspberry Pi fique bem posicionado e oculto dentro da estrutura da impressora, sem a necessidade de modificações na máquina. Abaixo estão alguns pontos-chave sobre suas características e funcionalidades:

### Principais Características do Design:

1. **Compatibilidade com Vários Modelos de Raspberry Pi**: O projeto inclui suportes específicos para três modelos do Raspberry Pi – o modelo 1, que possui furos de montagem diagonais, e os modelos 2, 3, 4 e 5, que têm furos de montagem idênticos. Além disso, há uma estrutura para o modelo Raspberry Pi Zero 2W, que apresenta furos de montagem compactos.

2. **Versões para Ventilação**: Os suportes estão disponíveis em três configurações:
- Com ventilador ativo de 30 mm.
- Com ventilador ativo de 40 mm.
- Sem ventilador, ideal para cargas de trabalho leves, já que o processador não supera temperaturas seguras.

3. **Praticidade e Facilidade de Acesso**: O design permite fácil acesso ao cartão micro-SD e à câmera do Raspberry. Isso é realizado através de aberturas grandes que favorecem o fluxo de ar e o gerenciamento dos cabos. O acesso frontal é feito sem a necessidade de ferramentas.

4. **Instalação Simplificada**: A estrutura se encaixa na prateleira da gaveta da Ender 3 v2 e é projetada para ser instalada sem modificar a impressora. Além disso, o suporte proporciona um contato ideal com a placa de construção, minimizando as deformações durante a impressão.

5. **Impressão Sem Suporte**: Todos os componentes do design são otimizados para serem impressos sem a necessidade de suportes adicionais, facilitando a produção das peças.

6. **Organização dos Cabos**: O design também foca na organização dos cabos, permitindo uma instalação livre de emaranhados, com um espaço adequado para conectores.

### Instalação e Uso:
Para instalar, basta parafusar o Raspberry Pi na estrutura do suporte, conectar os cabos necessários e deslizar a montagem para dentro da impressora, o que promove uma integração discreta e prática. Com a adoção de cabos curtos, o espaço interno da impressora permanece bem gerenciado.

### Considerações Finais:
Este modelo é ideal para entusiastas de impressão 3D que desejam expandir as capacidades da sua impressora Ender 3 v2 com o OctoPrint, enquanto mantêm uma estética limpa e funcional. O projeto é uma excelente contribuição à comunidade, oferecendo uma solução fácil e eficaz para gerenciar o Raspberry Pi, otimizando tanto a performance da impressora quanto a experiência do usuário.

Para mais personalizações e acessórios, é possível explorar outras criações do Departamento_Nine, que oferece uma variedade de itens úteis para a Ender 3 v2, incluindo soluções práticas para alimentação de filamentos.
