Ender 3 Tudo em Um, Caixa de Eletronicos Traseira Universal com Correntes de Cabo e Acessorios

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ender 3 Tudo em Um, Caixa de Eletronicos Traseira Universal com Correntes de Cabo e Acessorios

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

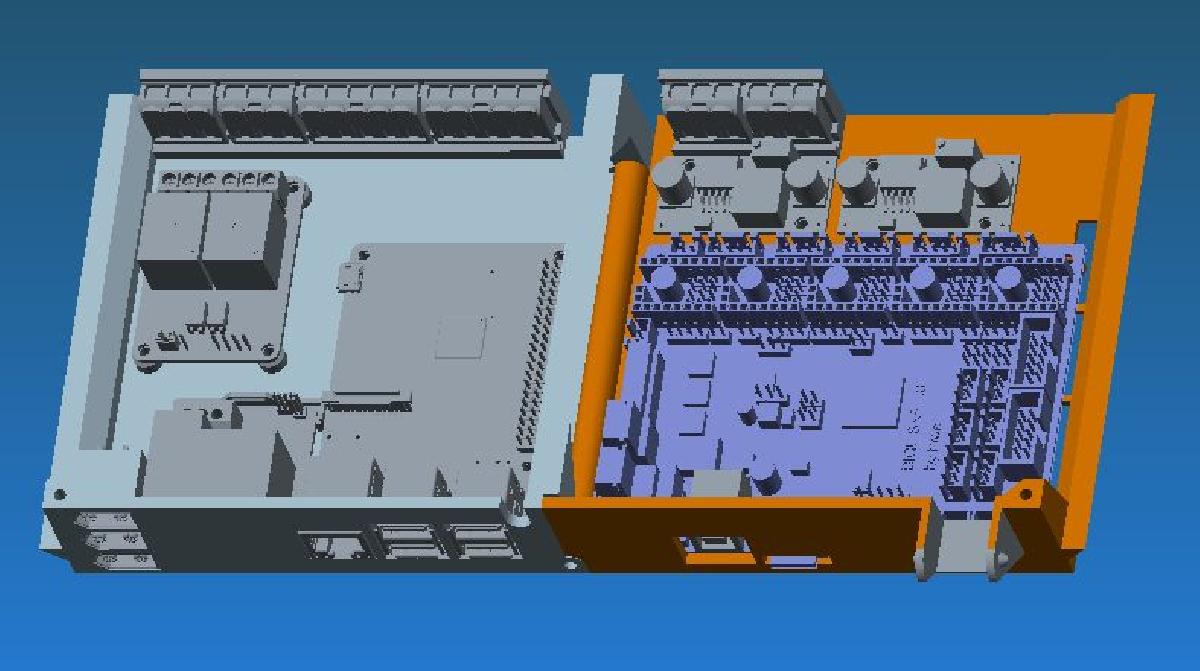

Ender 3 Tudo em Um, Caixa de Eletronicos Traseira Universal com Correntes de Cabo e Acessorios foi projetado para Impressora 3D. Eu realmente gostei do case traseiro projetado pela Teaching Tech, mas ele nao atendeu completamente a todas as minhas necessidades. As seguintes modificacoes foram feitas no case dele:1) Adicionado porta ao lado esquerdo para conectar cadeias de cabos.2) Reorganizados os componentes eletricos para que tenha a capacidade de suportar:a.) 2x conversor DC-DCb.) 3x conector XT60c.) 1x placa de 2-relesd.) 1x rele de 30Ae.) 4x conector WAGO de 3 portasf.) 2x conector WAGO de 5 portas3) Reduzido o tamanho das aberturas para a porta USB e a porta de rede do Raspberry Pi para um encaixe mais justo4) Reposicionados os ventiladores nas tampas para melhor fluxo de ar.A fiacao pretendida e dividir os 24V que saem da fonte de alimentacao em duas entradas nos conectores XT60. A extremidade viva de um desses sera alimentada no rele de 30A. O rele sera entao passado para a alimentacao da placa SKR/MKS. A linha de retorno da placa SKR/MKS ira diretamente para o XT60 completando o circuito. A segunda entrada de 24V se conectara ao conector Wago de 3 portas ao lado dos conversores DC-DC. Ele entao alimentara os 2 conversores DC-DC. Um deles esta configurado para 12V e o outro para 5V. O conversor DC-DC de 12V deve ir para o WAGO de 3 portas do lado direito e o conversor DC-DC de 5V deve ir para o WAGO de 5 portas. Isso lhe dara barramentos de 12V e 5V. A intencao e passar uma linha de 12V atraves de um dos 2-reles e sair para o restante do XT-60 para alimentar a iluminacao. Tentarei incluir um diagrama de fiacao em algum momento.Lista de pecas1x Rele de 30A 1-Canal (https://amzn.to/2Ziwyru)1x Rele de 2-Canais, 5V (https://amzn.to/2zbaFQs)2x conversor DC para DC LM2596 (https://amzn.to/2NhnbWW)2x WAGO 221-415 (https://amzn.to/2KMIL3R)4x WAGO 221-413 (https://amzn.to/2KMIL3R)A FAZER:Criar novas tampas para diferentes ventiladoresProduzir diagrama de fiacao
