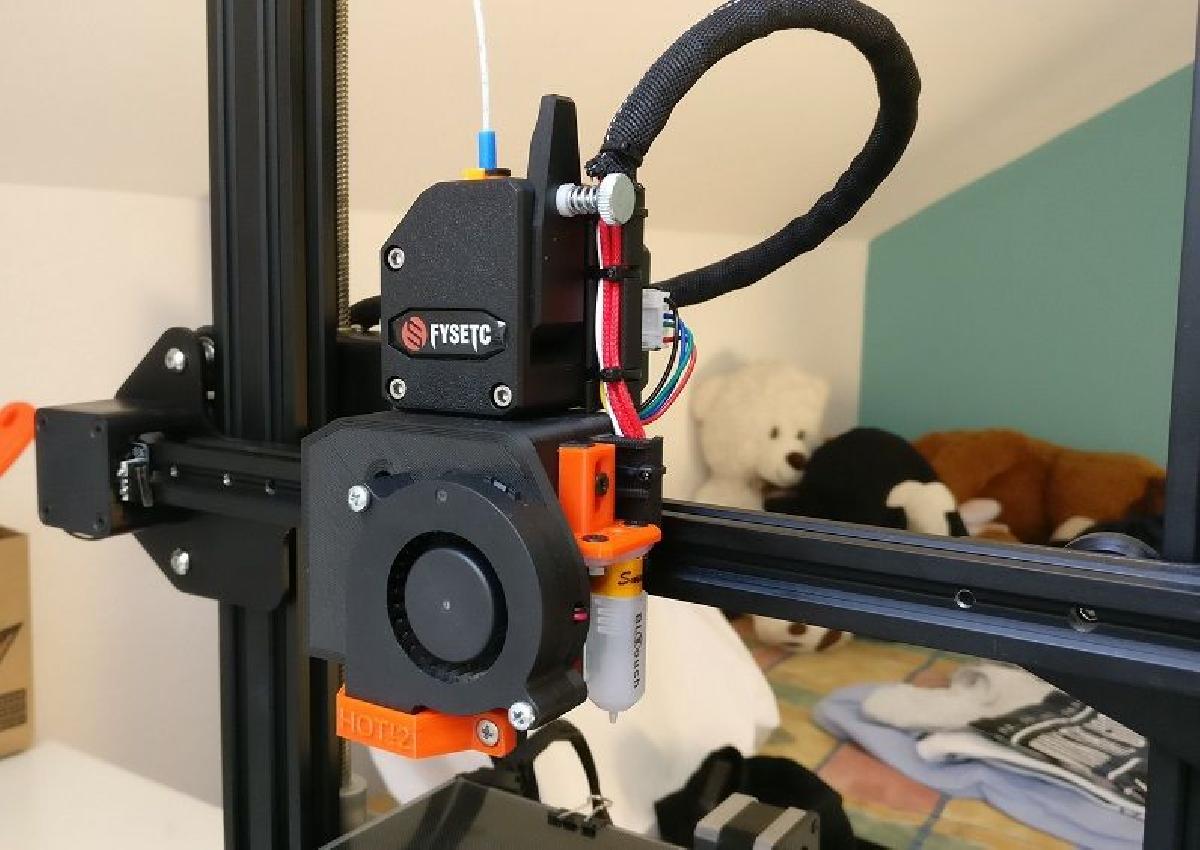

Sobre o objeto 3D Ender 3 Direto na Acao BMG + E3D V6 + BLTOUCH

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ender 3 Direto na Acao BMG + E3D V6 + BLTOUCH foi projetado para Impressora 3D. Muito obrigado Greg191134 pelo seu design fantastico (https://www.thingiverse.com/thing:3080548). Adicionei algumas coisas que achei interessantes e decidi compartilha-las com a comunidade.Alteracoes:Modificadas as pecas base superior/inferior para ventilador do hotend 4010.Guia para BlTouch na peca base superior.Suporte de BLtouch ajustavel em altura.Guia de cabo mais longa.Novo ducto de ventilador para evitar tocar o hotend. (Fan_duct.stl)E necessario utilizar um motor de 22mm (pancake).Offsets do bico:X: +32mmY: -2mmRecomendo imprimir todo o mod em PLA 3D Fila e o Duct do Ventilador em PETG XT 3D Fila.(12/09/2019) CORRECAO: corrigido erro de escalonamento no arquivo Body_rear(14/09/2019) ATUALIZACAO: Novo ducto de ventilador (Layer_fan.stl)(14/09/2019) NOVO: Tampa do ventilador (4010).

Baixar

O arquivo que você mencionou, "Ender 3 Direto na Ação - BMG + E3D V6 + BLTOUCH", é um projeto interessante e inovador para impressoras 3D, especialmente para a popular Ender 3. Este modelo traz diversas melhorias e modificações no design original de Greg191134, elaboradas para otimizar o desempenho da impressora.

### Descrição do Modelo

O autor do arquivo agradece a Greg191134 pelo design inicial que serviu como base para as suas adições. As alterações feitas são focadas em melhorar a funcionalidade do hotend e integrar o sensor BLTouch, que é um dispositivo de nivelamento automático da mesa. Aqui estão os detalhes das modificações incluídas:

#### Modificações Principais:
1. **Partes de Base Superior/Inferior**: Ajustadas para acomodar um ventilador de hotend modelo 4010, que oferece melhor desempenho de resfriamento.
2. **Guia para BLTouch**: Uma nova peça foi adicionada para suportar o posicionamento adequado do sensor BLTouch, otimizando o nivelamento da impressão.
3. **Suporte Ajustável para BLTouch**: Permite ajustes de altura, oferecendo flexibilidade para encaixar o sensor conforme as necessidades da impressora.
4. **Guia de Cabo Mais Longa**: Facilita a organização dos cabos, reduzindo o risco de interferências nas operações.
5. **Novo Ducto de Ventilador**: Projetado para evitar o contato direto com o hotend, aprimorando a eficiência do resfriamento sem comprometer o espaço do hotend.

### Considerações Técnicas
- **Motor**: É necessário utilizar um motor "pancake" de 22mm, que é mais compacto e permite melhor integração ao design.
- **Offsets do Bico**: O autor especifica os offsets X: +32mm e Y: -2mm para garantir que as impressões sejam posicionadas corretamente em relação à mesa.
- **Materiais de Impressão**: O autor recomenda que todas as peças do mod sejam impressas em PLA, enquanto o ducto do ventilador deve ser impresso em PETG, devido à sua resistência térmica superior.

### Atualizações
O autor também fez correções e atualizações significativas:
- **Correção de Escalonamento**: Um erro na escala do arquivo "Body_rear" foi corrigido.
- **Novo Ducto de Ventilador**: Uma atualização do ducto de ventilador foi feita (Layer_fan.stl).
- **Nova Tampa do Ventilador**: Uma tampa específica para o ventilador 4010 foi adicionada ao design.

### Conclusão
Este modelo não apenas melhora a funcionalidade e o desempenho da impressão com a Ender 3, mas também mostra a importância da colaboração e do compartilhamento dentro da comunidade de impressão 3D. As modificações feitas pelo autor refletem uma abordagem prática e criativa para resolver problemas comuns enfrentados por usuários de impressoras 3D, tornando este modelo uma adição valiosa para qualquer entusiasta.
