Sobre o objeto 3D [Ender 3] Desligamento Automatico Seguro e Barato

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

[Ender 3] Desligamento Automatico Seguro e Barato foi projetado para Impressora 3D. Economize energia, economize sua impressora, salve o mundo por 2 dolares

Baixar

# Desligamento Automático Seguro e Barato para Impressoras 3D

O avanço da tecnologia de impressão 3D trouxe à tona não apenas as incríveis capacidades de criar protótipos e modelos físicos, mas também a necessidade de garantir práticas de uso seguras e eficientes. Com o modelo [Ender 3] Desligamento Automático Seguro e Barato, você encontra uma solução eficaz para desligar suas impressoras automaticamente após a conclusão de uma impressão. O autor destaca que a implementação dessa solução não apenas auxilia na economia de energia, mas também contribui para a preservação do meio ambiente, tudo isso por um custo extremamente acessível.

## Economia de Energia e Segurança

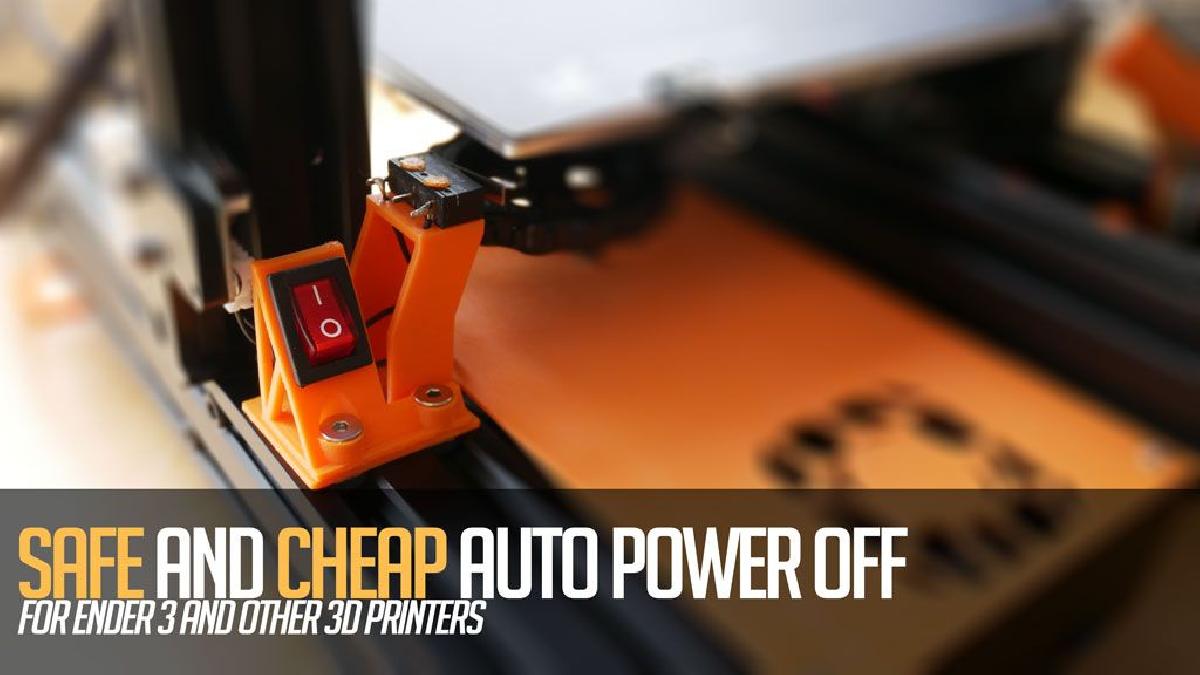

A proposta é simples e eficaz: ao final da impressão, a impressora aguarda o resfriamento do hotend até 40 graus Celsius e, em seguida, desloca a mesa de impressão para frente. Esse movimento aciona um microinterruptor que desliga o relé localizado dentro da fonte de alimentação. A partir deste ponto, a impressora é completamente desligada, garantindo que não haja consumo desnecessário de energia.

O principal diferencial de esta solução em comparação com já existentes é que ela não requer um interruptor para a tensão principal. Isso significa que você não precisa se preocupar com componentes expostos à alta tensão, o que, por sua vez, aumenta a segurança da operação.

### Comparação com Soluções Existentes

Outras soluções geralmente se limitam a desligar apenas a placa principal ou a fonte de 24V, mas essa proposta de desligamento total do sistema ajuda a evitar problemas elétricos e potencialmente danosos a longo prazo. Ao desligar totalmente a impressora, você está não só protegendo o equipamento, mas também contribuindo para um ambiente mais sustentável.

De acordo com o autor, essa solução é viável por apenas 2 dólares, tornando-a uma alternativa que pode ser utilizada por qualquer entusiasta da impressão 3D, independentemente de seu nível de experiência ou da quantidade de equipamento disponível.

## Materiais Necessários

Para implementar esta solução, você precisará de um conjunto de materiais simples e acessíveis. A lista inclui:

- **1 Relé 24Vdc 10A**: Este componente é essencial para cortar a energia da impressora. Pode ser adquirido facilmente em lojas de eletrônicos ou online.
- **1 Microinterruptor 20mm**: Responsável por detectar o movimento da mesa de impressão.
- **1 Interruptor de contato 21x15mm**: Adicional para facilitar a operação.
- **4 Conectores de crimpagem**: Para realizar as conexões necessárias.
- **Tubo termoretrátil**: Para proteger as conexões elétricas e evitar curtos.

Esses materiais podem ser adquiridos facilmente em plataformas de e-commerce, como a AliExpress, por um custo total que gira em torno de 1,5 a 2 dólares. Visto que o preço é extremamente baixo, qualquer pessoa que possui uma impressora 3D pode acessar essa tecnologia e melhorar a segurança e a eficiência de suas operações.

## Montagem e Instruções

A montagem do sistema é direta, dependendo das suas habilidades com eletricidade e eletrônica básica. O autor fornece instruções visuais, o que facilita a compreensão do processo. No entanto, é vital verificar a fiação do relé, especialmente se você está utilizando um modelo que não seja o sugerido no projeto.

### G-code Personalizado

Para que o sistema funcione corretamente, você precisará modificar o G-code utilizado pelo seu software de fatiamento - como Cura, Prusa Slicer ou Slic3r. O G-code personalizado deve incluir comandos que fazem a impressora:

1. Mover a mesa para a frente (Y = 210mm) para facilitar a remoção da peça impressa.
2. Aguardar que o hotend esfrie até 40 graus Celsius.
3. Mover a mesa para Y = 220mm para ativar o microinterruptor que desliga a impressora.

A modificação do G-code é um passo crítico, pois assegura que a impressora siga corretamente os passos necessários para ser desligada de forma segura.

### Para Usuários Avançados

Para aqueles que desejam uma flexibilidade adicional em suas impressões, há uma solução para permitir que a impressora utilize todo o espaço do eixo Y. Isso envolve modificar o firmware Marlin da impressora para aumentar a posição máxima no eixo Y. Esta é uma etapa mais avançada, recomendada apenas para aqueles que têm experiência na programação de impressoras 3D.

## Considerações Sobre Eletricidade

Um dos pontos abordados pelo autor são as implicações elétricas do projeto. É destacado que a fonte de alimentação original da Ender 3 possui uma capacidade de 250W, o que, ao ser utilizado em diferentes voltagens (110V ou 220V), requer cuidados específicos sobre a escolha de componentes elétricos, como o relé. A necessidade de um relé de 10A se justifica pela relação entre a tensão e a corrente que ele irá gerenciar.

O autor avisa sobre a importância de usar cabos que suportem a corrente exigida; caso contrário, pode haver riscos de superaquecimento e danos ao equipamento. Portanto, o uso de cabos adequados é uma consideração essencial para quem deseja implementar este modelo de desligamento.

## Versões e Atualizações

O projeto teve diferentes versões desde sua postagem original em julho de 2019. A versão 2, atualizada em maio de 2020, trouxe um novo suporte de interruptor mais robusto, demonstrando um compromisso do autor com a melhoria contínua do sistema. A manutenção de um histórico de versões também é importante, pois informa os usuários sobre as modificações e melhorias feitas, garantindo que todos tenham acesso às melhores soluções e práticas.

## Conclusão

A solução apresentada no arquivo [Ender 3] Desligamento Automático Seguro e Barato é um exemplo notável de como a tecnologia pode ser utilizada para criar soluções simples, eficientes e seguras para os usuários de impressoras 3D. Além de ser acessível, este projeto destaca a importância de práticas sustentáveis e seguras no uso de equipamentos eletrônicos.

A implementação desta solução não requer grandes conhecimentos técnicos, e com um investimento de apenas 2 dólares, qualquer pessoa pode aumentar a segurança de sua impressora 3D e contribuir para a economia de energia. Com a crescente demanda por práticas sustentáveis e a disponibilidade de tecnologias acessíveis, é essencial que mais pessoas adotem soluções como estas, não só para melhorar a eficiência de suas impressões, mas também para proteger o meio ambiente em que vivemos.
