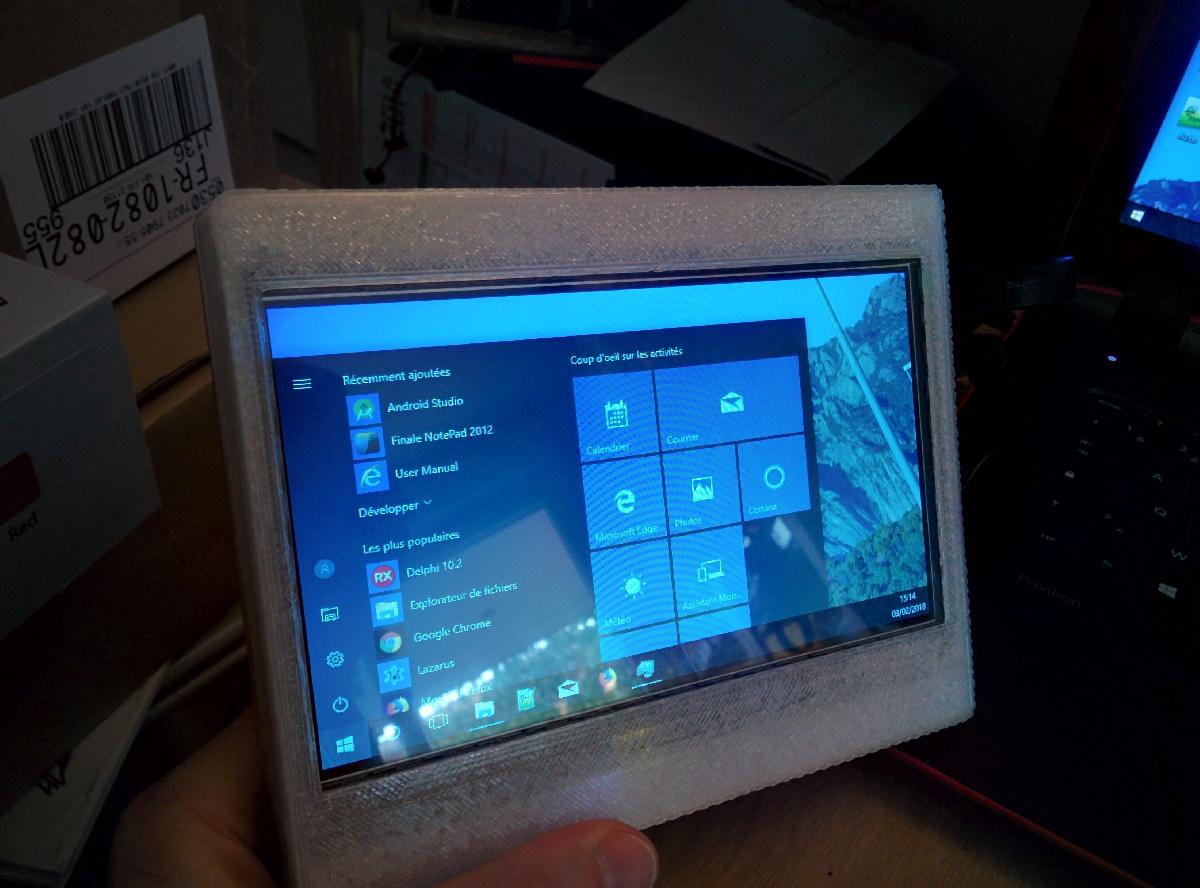

enclosure LCD de 7 KUMAN
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D enclosure LCD de 7 KUMAN
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
enclosure LCD de 7 KUMAN foi projetado para Impressora 3D. Esta caixa e para o KUMAN 7 LCD: Esta caixa usa a biblioteca de caixa de pcb - 2 Enquanto projetava esta caixa, descobri que os eixos X e Y da minha Prusa nao estavam suficientemente proximos da ortogonalidade, resultando em uma tampa que nao combinava com a caixa (paralelogramos em vez de retangulos). Voce pode usar Printer_axis_orthogonality_test.stl para testar sua impressora. Imprima duas copias e empilhe-as, uma com a parte de cima para cima e outra de cabeca para baixo. Se os quatro furos coincidirem, esta ok. Eu usei parafusos de cabeca arredondada M3 x 12, mas eventualmente voce pode usar parafusos diferentes personalizando os arquivos Lid_screw.scad, BoardHole.scad (incluidos nos arquivos da biblioteca pcb enclosure library - 2). KUMAN_7_LCD_Enclosure_front (.scad, .stl) e a parte principal da caixa. KUMAN_7_LCD_Enclosure_back (.scad, .stl) e a tampa. KUMAN_7_LCD_Rondelle (.scad, .stl) sao algumas arruelas com a espessura certa para encaixar os parafusos M3x12 para fixar a pcb (se voce mudar a geometria do parafuso modificando BoardHole.scad e tudo estiver ok, essa espessura deve ser recalculada automaticamente) Conception.scad e usado para design. KUMAN_7_LCD.scad e a biblioteca para este design. Provavelmente e o arquivo que voce incluira se quiser incorporar esta caixa em seu proprio design.
