Sobre o objeto 3D Enclosure Isolada de Evolucao do Hipercubo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

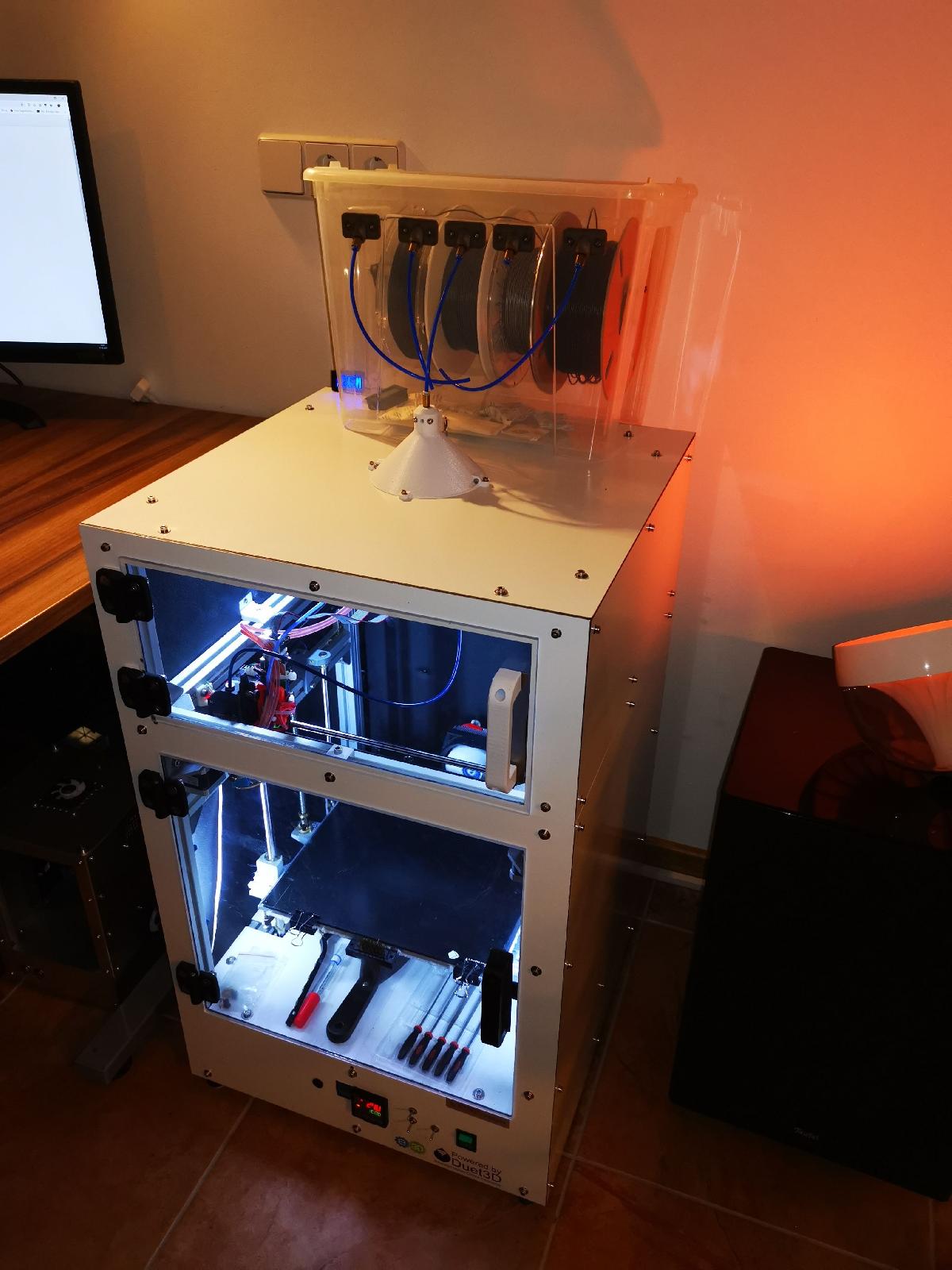

Enclosure Isolada de Evolucao do Hipercubo foi projetado para Impressora 3D. Meu design de uma caixa isolada para uma impressora 3D Hypercube Evolution padrao com um volume de construcao de 300x300x300mm. Na minha Hypercube, inclui um espaco extra para a eletronica na parte inferior com 100mm de altura extra (comprimento da extrusao padrao 600mm). Pecas impressas em 3D: 32 x Distancia 10mm (para placas de caixa esquerda e direita) 13 x Distancia 25mm (para placa de caixa traseira) 4 x Distancia de dobradica (para fixar as dobradicas a placa frontal) 2 x Macaneta 2 x Suporte de ima Pecas que voce precisa: 4 x Dobradica multipla para extrusao 30x30mm 4 x Ima 12x8x2mm Manta isolante 10mm de espessura Parafusos M4 Parafusos M6 Porcas M4 para extrusao 30x30 Porcas M6 para extrusao 30x30 Placas da caixa: Usei placas de Alu DiBond de 3mm com superficie branca, a porta frontal e feita de Plexiglas de 4mm. Integrei um interruptor de energia (diametro de montagem do terminal de 28,5x21,5mm) e dois interruptores (diametro do furo 6mm) para ligar/desligar a iluminacao e alguns ventiladores. Desenhos dimensionais podem ser encontrados na area de arquivos no Enclosure_cut.pdf, para fresagem tambem carreguei todas as pecas do quadro como um arquivo .dxf. Aquecedor da camara: O objetivo deste projeto era obter uma camara aquecida para meu HEVO imprimir ABS, ASA, etc. sem deformacoes. A temperatura maxima da camara era de 70°C. Para aquecer a camara, integrei 2 aquecedores PTC na placa inferior da caixa: Os aquecedores PTC sao controlados em uma combinacao de um controlador de temperatura separado e uma saida de aquecedor da placa principal Duet. O controlador de temperatura separado e usado para limitar a temperatura do aquecedor PTC a 100°C e a saida do aquecedor do Duet e usada para controlar a temperatura da camara. Ambas as saidas do controlador tem MosFets conectados para ligar a potencia do aquecedor: Sao necessarios dois sensores de temperatura, um que esta integrado em um dos aquecedores PTC e esta conectado ao controlador de aquecedor separado e um para medir a temperatura da camara (colocado na altura do cabecote de impressao) que esta conectado ao Duet. Minha experiencia mostrou que o resfriamento a ar padrao para o E3D V6 nao esta funcionando, entao atualizei meu E3D V6 com um final frio resfriado a agua (feita por mim). Atualizacoes: 2018-07-11 Atualizei as distancias para que se encaixem na extrusao 3030 junto com as porcas. Carreguei um novo tipo de suporte de ima para fixar mais facilmente os imas dentro, basta colocar os imas junto com uma cola utilizavel para o seu material impresso no suporte de ima impresso. Carreguei arquivos .DXF para os paineis da caixa feitos de Alu DiBond de 3mm Carreguei arquivos .DXF para a porta frontal e a placa de aco magnetico montada na porta frontal Carreguei arquivos de dimensao .PDF 2018-07-19 -Adicionei um recorte adicional no painel frontal com 45x45mm para o controlador de temperatura Omron para aquecimento do volume de construcao 2019-10-27 Atualizei o design com uma tampa superior que tambem e feita de Alu Dibond de 3mm com um sensor de filamento integrado e ventiladores de exaustao na parte traseira. Para a tampa superior, sao necessarias 5 distancias adicionais de 25mm e 10 distancias adicionais de 10mm! Para a porta frontal, voce tambem precisa de 2 distancias de dobradica adicionais e 2 dobradicas adicionais! Tambem e necessaria uma chapa de porta adicional e uma macaneta! O sensor de filamento na parte superior da tampa e feito para integrar o monitor de filamento a laser Duet. Para passar o filamento, voce precisa de 2 conexoes M5 de 4mm, por exemplo, da SMC. Para os ventiladores de exaustao, podem ser usados ventiladores com diametros de orificio de montagem de 82,5x82,5mm. O orificio adicional de 12mm no painel traseiro da tampa e usado para uma conexao de montagem (SMC KQE04-00) para passar a pressao do ar para o resfriamento do componente (Berd Air). Se voce estiver usando um resfriamento a agua, pode precisar de mais 2 orificios de 12mm para integrar as mesmas conexoes que sao usadas para o resfriamento do componente, uma para agua ENTRANDO e outra para agua SAINDO. Design para um filtro HEPA integrado realmente excepcional!
