Enclosure do Chapeu MMDVM_HS

Engenhoca

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Enclosure do Chapeu MMDVM_HS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

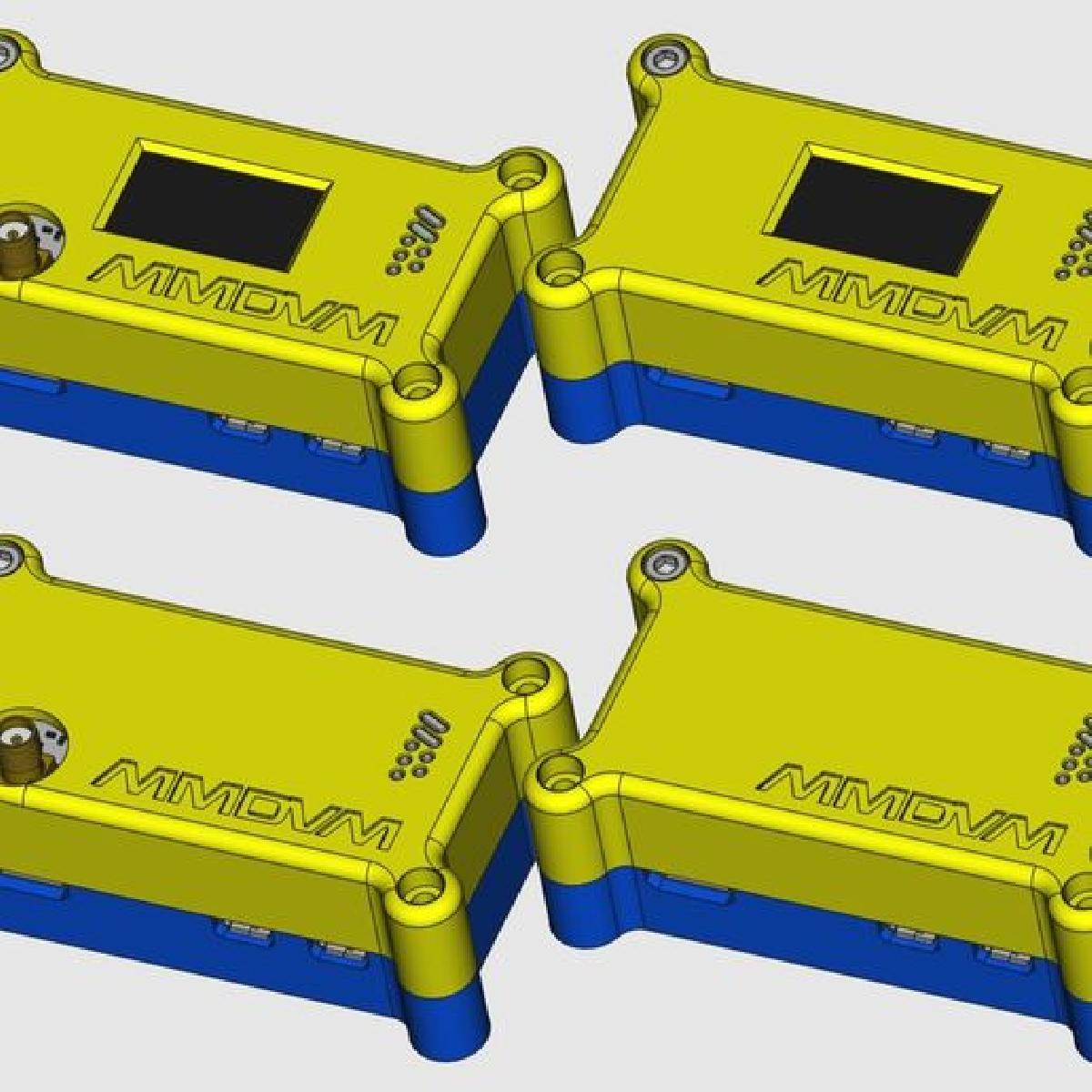

Enclosure do Chapeu MMDVM_HS foi projetado para Impressora 3D. Estas sao minhas proprias versoes de enclosures para hotspot MMDVM, baseadas na ideia de forma da enclosure F0DEI. **Os arquivos do FreeCAD estao disponiveis**. Ha mais na minha conta do GitHub (como a versao Jumbospot), e muito grande para fazer o upload de tudo aqui (**tem muito mais la**). https://github.com/f1rmb/MMDVM_HS_Hat-Enclosure Aqui, voce encontrara duas espessuras diferentes e quatro capas diferentes para cada uma. Voce precisa de partes superiores e inferiores correspondentes: ## Partes necessarias para montagens: __Para montagem de altura total__ Qty | Parte ----|------ 1 | montagem inferior (arquivo: MMDVM_HS_Bottom.stl) 1 | tampa superior (escolha entre cega, antena e tela, no diretorio PCB-\, respeitivamente), nao SLIM. 4 | arruelas impressas em 3D M2 1.2mm (arquivo: Parts/Washer-M2x1.2mm.stl) 4 | espacadores impressos em 3D M2 11.35mm (arquivo: Parts/Spacer-M2x11.35mm.stl) 4 | parafusos CHC com cabeca hexagonal M2x20mm 4 | porcas hexagonais M2 4 | parafusos CHC com cabeca hexagonal M3x20mm 4 | porcas hexagonais M3 1 | difusor de luz (opcional) (arquivo: Parts/Light-Diffuser-PCB-v1.7.stl) __Para montagem SLIM__ Qty | Parte ----|------ 1 | montagem inferior (arquivo: MMDVM_HS_Bottom-SLIM.stl) 1 | tampa superior (escolha entre cega, antena e tela, no diretorio PCB-\, respeitivamente), -SLIM. 4 | arruelas impressas em 3D M2 1.2mm (arquivo: Parts/Washer-M2x1.2mm.stl) 4 | espacadores impressos em 3D M2 5mm (arquivo: Parts/Spacer-M2x5mm.stl) 4 | parafusos CHC com cabeca hexagonal M2x12mm 4 | porcas hexagonais M2 4 | parafusos CHC com cabeca hexagonal M3x12mm 4 | porcas hexagonais M3 1 | difusor de luz (opcional) (arquivo: Parts/Light-Diffuser-PCB-v1.7.stl) ---- Atualizacoes: 24 Jul 2018 Adicionadas partes inferiores com apenas o buraco para USB de energia aberto (por exemplo: para evitar poeira, liquido, curtos-circuitos, na parte inferior de uma mochila). 8 Nov 2018: Video de [bazatheman](https://www.thingiverse.com/bazatheman): https://youtu.be/U6IfjAzlbjM

Baixar
