Sobre o objeto 3D enclosure de LCD grafico inteligente completo FYSETC 12864

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

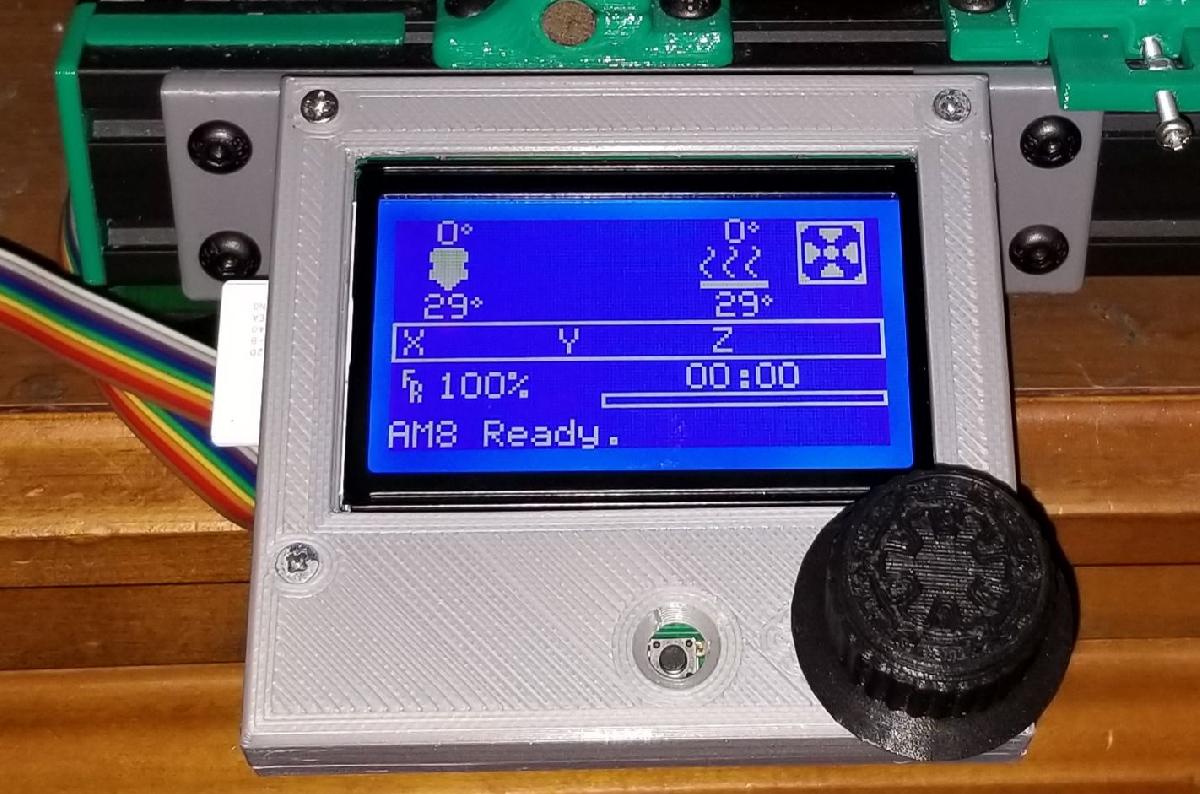

enclosure de LCD grafico inteligente completo FYSETC 12864 foi projetado para Impressora 3D. Por favor, note que este design foi feito para se ajustar a versao Fysetc do Controlador Inteligente Grafico Completo 12864. Eu projetei isso porque e um fator de forma ligeiramente diferente do modelo original. Estou removendo o status WIP, pois funciona. E muito mal feito e nao estou super feliz com o design geral, mas cumpre seu proposito. Esta montado de forma bastante solida na frente da minha impressora. ATUALIZACAO (5/6/2019): Adicionei alguns botoes de reset! Eu imprimi o meu em TPE e funciona muito bem. ATUALIZACAO (4/19/2019): Eu carreguei praticamente a versao completa. E uma bagunca imunda e nojenta e traz desonra a minha familia, mas funciona. ATUALIZACAO (4/15/2019): O codificador nao se encaixa bem na caixa, as bordas sao muito grandes e desalinhadas, e o botao de reset esta ligeiramente desalinhado. Vou corrigir em breve. ATUALIZACAO (4/14/2019, uau, isso e muito tempo): Eu modeleio a parte superior e inferior para o LCD. Eu ainda nao imprimi e testei, mas isso sera feito muito em breve. Pretendo montar isso com o suporte de montagem para a modificacao BLV mgn A8, deve funcionar da mesma forma no AM8. ATUALIZACAO (1/8/2019): Eu configurei o display como um Display Grafico Inteligente Completo padrao no Marlin, so precisei inverter os conectores (DEPENDENTE DOS CABOS) e o codificador. Estarei trabalhando na caixa em breve. EXPOSICAO: Recentemente, comprei um LCD de Controlador Grafico Inteligente Completo da FYSETC no Aliexpress e aparentemente nao estava prestando muita atencao. Nao parece exatamente como o modelo padrao. Diz que e para Anet A6, apesar de ter uma orientacao diferente e outras coisas. Bem, eu tenho uma impressora 3D ha um tempo, mas nunca me aprofundei muito em CAD... entao aqui esta minha chance. Este modelo nao tem a segunda PCB sob o display, tem os dois conectores na parte inferior na parte de tras em vez de na parte superior, e a base do codificador e mais larga. Caso contrario, parece ser quase identico em fator de forma. Eu imprimi um botao de codificador para eixo D, e parece se encaixar bem, se apenas ligeiramente solto. Como sou novo e lento em CAD (estou usando o Fusion 360), carreguei a geometria de referencia que criei para isso. Espero que seja precisa. Estarei projetando a caixa em breve, para ser montada em um AM8 (ou outros perfis 2020/2040 semelhantes). Inclui o arquivo STEP para quaisquer modificacoes que voce possa querer fazer, espero que esse seja o formato correto para isso.
