Encarte T Journal com ou sem bateria de Li Ion
Vario
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Encarte T Journal com ou sem bateria de Li Ion
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

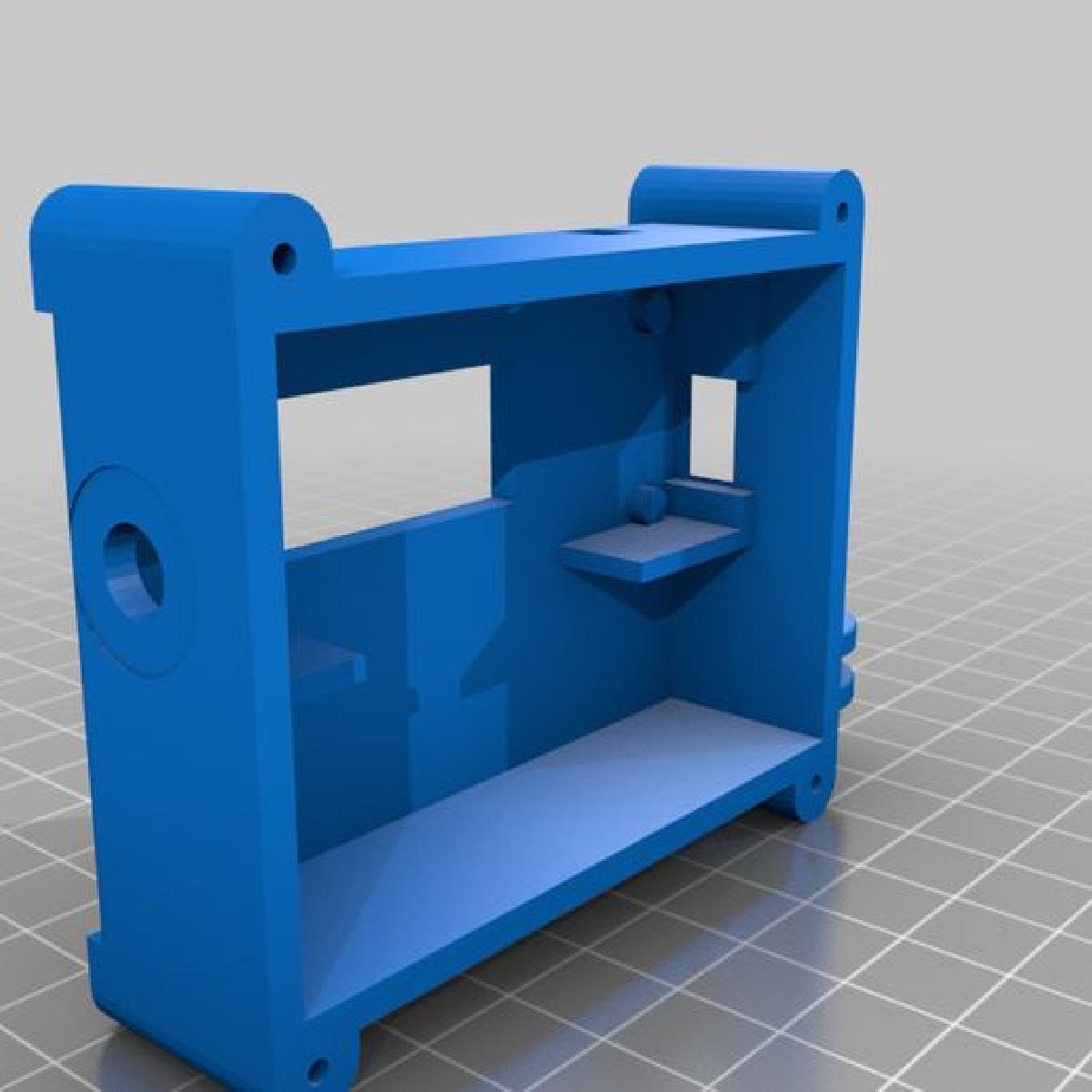

Encarte T Journal com ou sem bateria de Li Ion foi projetado para Impressora 3D. Caixa para placa e bateria TTGO T-JOURNAL** OBJETIVO: - Ter um suporte tipo gopro (quase universal). - Permitir inserir uma celula Li-ion comum reutilizada de bateria de laptop dentro. - Fornecer arquivos CAO para modificar em caso de futura modificacao do fabricante. Voce pode usar para qualquer finalidade, mas foi originalmente projetado para a camera Radin Target 2 (camera de longo alcance via ESP-NOW) para substituir a placa HW818, que precisa ser modificada para obter uma antena externa (com algum risco de falha), o que e menos conveniente para programar (e necessario pressionar o botao de flash dentro da caixa e desconectar/conectar novamente) do que o T-JOURNAL, que tem como bonus um conector Lipo/Li-ion que carrega a bateria quando o USB esta conectado. A tela Oled nao era necessaria, mas util apesar disso... As baterias de laptop sao tubulares, com 18,2 mm de diametro e 64 mm de comprimento. Voce tambem pode usar qualquer bateria Lipo/Li-ion de smartphone antigo com dimensoes maximas de aproximadamente 47x39x9 mm. Se voce usar a bateria (opcional), para ligar a placa, pressione o botao de reset uma vez; para desligar, pressione-o duas vezes. Preste atencao para nunca ligar a placa sem a antena conectada (risco de dano), entao para monta-la com uma bateria: 1) Conecte o conector da bateria a placa e apenas um fio (+ ou -) a bateria. 2) Insira o botao impresso na caixa e depois insira a placa. 3) CONECTE A ANTENA O MAIS RAPIDO POSSIVEL. 4) Conecte o segundo fio a bateria. Tutorial de hardware no inicio deste video: Site do fabricante (com link para compra): http://www.lilygo.cn/prod_view.aspx?TypeId=50067&Id=1121&FId=t3:50067:3 /!\ Se voce precisar remover a antena, sempre desconecte o USB. Depois disso, se voce tiver uma bateria conectada, desligue a placa antes de remover a antena. Nunca a deixe sem antena por longos periodos e, durante esse tempo, tenha muito cuidado para nao pressionar acidentalmente o botao enquanto manuseia a camera ou se ela cair sobre ele! /!\ Tenha em mente que foi feito para o TTGO T-Journal com lente normal e nao olho de peixe (o diametro da lente e diferente e o cone da placa de cobertura nao sera largo o suficiente para o angulo de visao, e necessario modifica-lo). As paredes e a parte superior/inferior devem ter 0,8 ou 1,2 mm. Se voce precisar que seja forte, use o preenchimento que desejar, 20% parece bom para mim. A parte de tras precisa de suportes, mas sera melhor bloquea-la no suporte da gopro (mas nao por baixo).
