Sobre o objeto 3D Elevador de Leonardo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

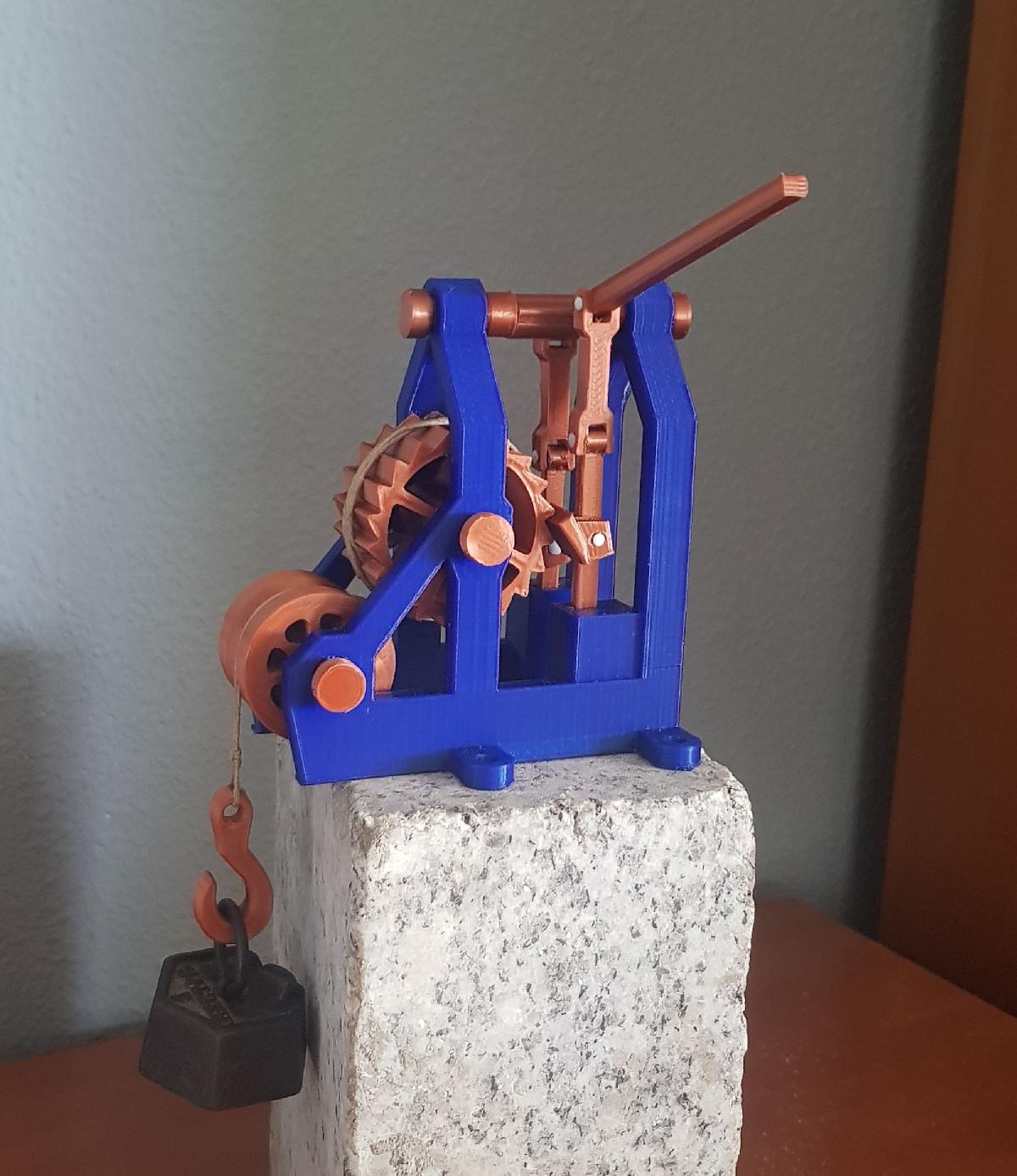

Elevador de Leonardo foi projetado para Impressora 3D. Elevador de Leonardo Mecanismo elevador, segundo desenho de Leonardo da Vinci. Recolhido no codice Madrid I, p 142 Design para impressao 3D. um pequeno video do montagem. vide real de funcionamento. Ola. Eu desenhei esta pequena maquete segundo um desenho de Leonardo que esta no Codice Madrid I. Esta otimizado para que as pecas se encaixem bem, so sera necessario remover as rebarbas da base das pecas. Marcar suporte em todos os lados. So precisam de suporte nos furos e sera muito facil de retirar. As pecas que servem como separadores (na cor azul nos desenhos) devem ser feitas no modo ESPIRALIZADO. O corpo, a roda e a polia estao bem com 45% de preenchimento e uma velocidade em torno de 40 mm/s. As demais pecas podem ser a 100% e 30 mm/s. Como eixos para os pequenos furos usamos filamento de 1,75 mm. Precisamos de pequenos pedacos de aproximadamente 10 mm. Utilizamos calor nas pontas para que fiquem ligeiramente achatadas, isso evitara que o eixo saia, repetir na outra extremidade. (alguns segundos com alguma fonte de calor, como a ponta do soldador ou isqueiro) Obrigado por olhar meu objeto, qualquer pergunta ou comentario e bem-vindo. Nota: coloquei duas Files da mesma peca "Pes" e "dospes", pois no renderaparece a malha ao contrario, embora no programa de corte apareca corretamente.

Baixar

O "Elevador de Leonardo" é um projeto fascinante inspirado nos desenhos originais de Leonardo da Vinci, especificamente do códice Madrid I, que reúne várias invenções e conceitos do grande artista e inventor. Este modelo 3D tem a intenção de reproduzir de forma fiel o mecanismo elevador idealizado por Leonardo, trazendo ao mundo moderno um vislumbre da inovação renascentista.

### Características do Modelo:

1. **Design Otimizado para Impressão 3D**:
- O autor cuidou do design do modelo para garantir que as peças se encaixem perfeitamente, reduzindo a necessidade de ajustes posteriores. É especificado que apenas as rebarbas na base das peças precisam ser removidas antes da montagem, o que facilita o processo de impressão e montagem.

2. **Suporte Durante Impressão**:
- O modelo requer suporte em certas áreas, principalmente nos buracos, mas esses suportes são projetados para serem facilmente removíveis, tornando a experiência de impressão mais tranquila.

3. **Materiais e Configurações de Impressão**:
- As peças que servem como separadores devem ser impressas em modo "espiralizado", o que pode melhorar a estética e a funcionalidade.
- O corpo, a roda e a polia são recomendados para serem impressos com 45% de preenchimento e a uma velocidade de 40 mm/s, o que sugere que são peças que precisam de um pouco mais de robustez.
- Outras peças podem ser impressas a 100% de preenchimento e a uma velocidade de 30 mm/s, o que indica que são partes que não necessitam ser tão resistentes.

4. **Eixos e Montagem**:
- Os eixos, utilizados para os pequenos buracos, são feitos de filamento de 1,75 mm. O autor sugere cortar pequenos pedaços de cerca de 10 mm e usar uma fonte de calor para achatá-los nas extremidades, garantindo que não saiam dos furos. Esse método é prático e eficiente para manter a estrutura montada e funcional.

5. **Vídeos Instruccionais**:
- O autor também disponibiliza dois vídeos que mostram a montagem e o funcionamento real do mecanismo, o que é extremamente útil para aqueles que desejam entender melhor o projeto e como operá-lo corretamente.

6. **Notas Adicionais**:
- O autor menciona a presença de duas versões de uma peça específica ("Pes" e "dospes") devido a problemas de renderização, o que demonstra uma atenção cuidadosa aos detalhes e à qualidade do modelo.

### Conclusão

O "Elevador de Leonardo" é mais do que apenas uma maquete; é uma representação de um conceito inovador desenvolvendo com base em um dos maiores gênios da história. Para entusiastas de impressão 3D e amantes da história da engenharia, este modelo é uma excelente oportunidade para explorar a interseção entre arte, ciência e tecnologia.

Se você estiver interessado em montar este projeto, os vídeos e as instruções fornecidas podem ser muito úteis. Qualquer dúvida ou comentário é sempre bem-vindo, e a comunidade de impressões 3D geralmente é bastante prestativa. Aproveite a impressão e a montagem!
