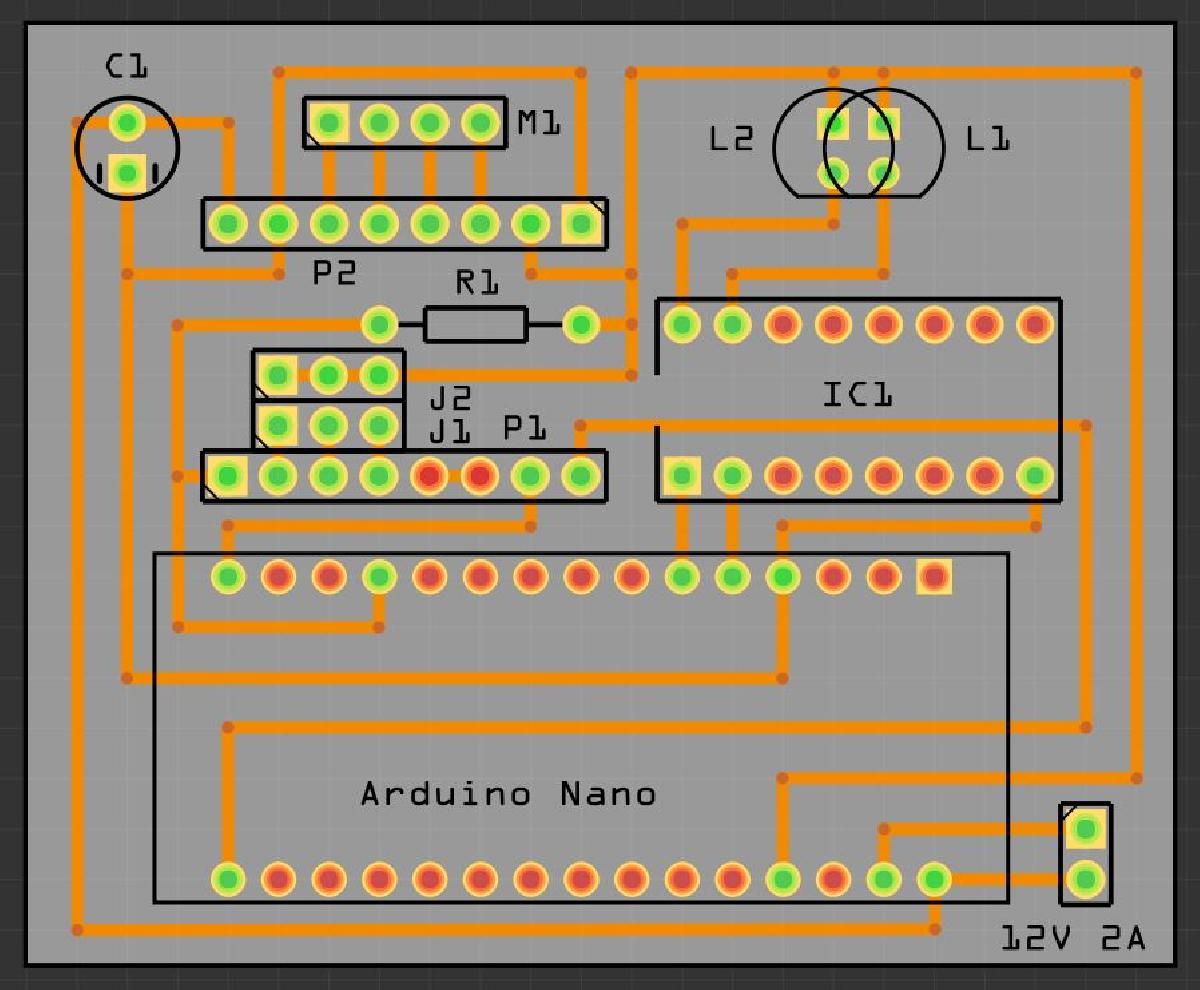

Ekobots Escudo scanner 3D Ciclop para Arduino. foi projetado para Impressora 3D. Escudo Ciclop 3D Scanner para Arduino. 2 Versoes, escolha a melhor para voce:Arduino Uno;Arduino Nano;Para uso com objetos:O Cliclop 3D Scanner da bqLabs:http://www.thingiverse.com/thing:740357Ekobots - Beholder 3D Scanner.http://www.thingiverse.com/thing:1161366Informacoes e manuais:http://www.bq.com/gb/support/ciclopFirmware:http://github.com/bqlabs/horus-fwSoftware:http://github.com/bqlabs/horusObservacoes:A versao Arduino Uno e uma simples derivacao de:http://www.thingiverse.com/thing:771552Eu apenas removi a ponte, tudo na placa, sem fios.A versao Arduino Nano e o mesmo esquema.Apenas use soquetes para o Arduino Nano e o Pololu Drive.Obrigado Jesse_Blue.Atencao:Imprima o escudo do Arduino Uno a 33% do tamanho original do .PDF.E 68,6mm x 53,3mm e a distancia dos pinos e 2,54mm.Imprima o escudo do Arduino Nano a 28% do tamanho original do .PDF.E apenas, 43,18mm x 15,24mm e a distancia dos pinos e 2,54mm.Imprima um risco em papel comum e coloque a placa Arduino sobre ele para verificar o alinhamento dos pinos.Nao sei por que o Fritzing cria o .PDF com uma relacao de aspecto diferente.Tudo que voce precisa:1x resistor de 10K ohms;1x capacitor de 100uF 50V;1x CI ULN2003;1x protoboard;Varios pinos machos para protoboard;Varios conectores femeas para protoboard;1x placa Arduino (Uno ou Nano);1x driver de motor Pololu;3x jumper para configuracao de micropasso do driver Pololu.Se voce esta fazendo a versao Arduino Nano:1x conector femea para fonte de alimentacao 12v 2a;Se seu Arduino usar o chip CH340/CH341 para comunicacao serial,veja as ultimas imagens para configurar o software do scanner 3D Horus.Arquivo: "C:\Program Files\Horus\src\horus\gui\main.py"Isso e tudo.

Baixar

O arquivo "Ekobots - Escudo Scanner 3D Ciclop para Arduino" representa um projeto que visa facilitar a construção de um scanner 3D baseado no modelo Ciclop da bqLabs. Este modelo é projetado para ser impresso em 3D e serve como um escudo para placas Arduino Uno ou Nano, permitindo uma integração prática dos componentes eletrônicos necessários para o funcionamento do scanner.

### Descrição do Projeto
O escudo Ciclop é uma solução prática para quem deseja montar um scanner 3D utilizando Arduino. Ele vem em duas versões, permitindo que o usuário escolha entre a versão para Arduino Uno ou a versão para Arduino Nano, dependendo de sua necessidade ou disponibilidade de componentes.

### Componentes Necessários
Para montar o escudo, o usuário precisará de uma lista de componentes, incluindo:
- 1 Resistor de 10K ohms
- 1 Capacitor de 100uF 50V
- 1 CI (Circuito Integrado) ULN2003
- Placa de protótipo (protoboard)
- Vários pinos macho e conectores fêmea para conexão na protoboard
- 1 Placa Arduino (Uno ou Nano)
- 1 Driver de motor Pololu
- 3 Jumpers para configuração de microstep do driver Pololu
- Um conector fêmea para fonte de alimentação 12V 2A (se estiver utilizando a versão Arduino Nano)

### Instruções de Impressão
As instruções específicas para impressão do escudo são importantes para garantir que a montagem seja precisa:
- O escudo para Arduino Uno deve ser impresso em 33% do tamanho original do PDF, resultando em dimensões de 68.6 mm x 53.3 mm com espaçamento de 2.54 mm entre os pinos.
- O escudo para Arduino Nano deve ser impresso em 28% do tamanho original, com dimensões finais de 43.18 mm x 15.24 mm.

### Dicas Adicionais
- É recomendável imprimir uma versão em papel normal do escudo para verificar o alinhamento dos pinos antes da impressão final em 3D.
- O autor mencionou que o software Fritzing, usado para gerar o PDF, pode apresentar problemas de proporção, daí a necessidade de conferência manual.

### Recursos e Conexões
Além do escudo, o projeto inclui links para recursos adicionais, como o firmware e software necessários para operar o scanner 3D. As referências a repositórios no GitHub e páginas de suporte da bqLabs proporcionam um ponto de partida para o usuário que necessita de ajuda adicional.

### Conclusão
Este modelo de escudo é uma ótima maneira de integrar tecnologia 3D ao mundo da eletrônica, permitindo que entusiastas criem seus próprios scanners 3D de forma relativamente simples e acessível. O fato de ser baseado em Arduino potencializa a customização e aprendizado, tornando-o atraente para hobbyistas e profissionais interessados em automação e escaneamento 3D.
