Sobre o objeto 3D Eixo Z ajustavel Tonxy X1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

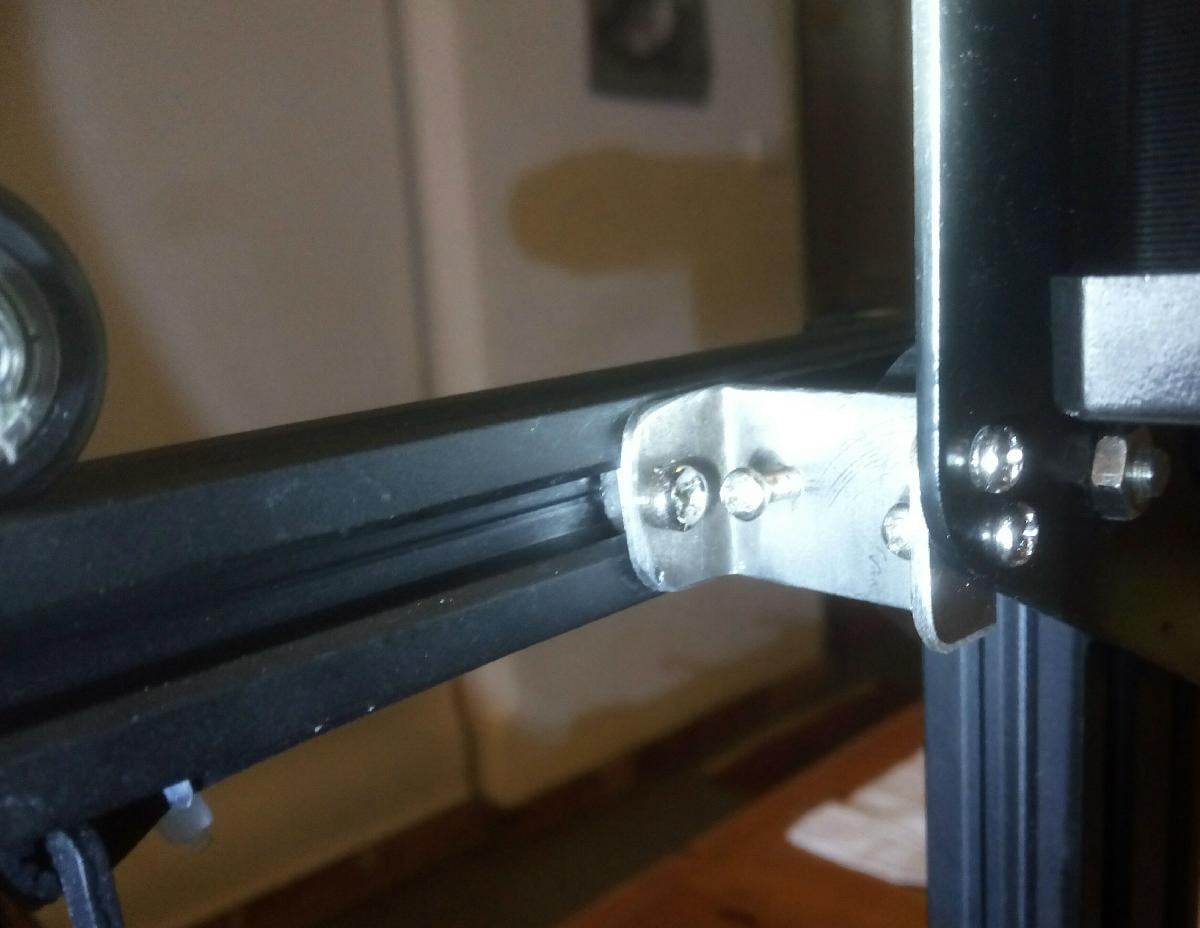

Eixo Z ajustavel Tonxy X1 foi projetado para Impressora 3D. A Tronxy X1 e minha primeira impressora 3D. Como outras, percebi muito rapidamente que o eixo Z ficou bastante solto, tornando a impressora inutilizavel. Minhas habilidades de design subtrativo assumiram e eu projetei e construi uma pequena melhoria que torna o eixo Z totalmente ajustavel - tanto na configuracao inicial quanto para compensar o desgaste ao longo do tempo. Eu dobrei uma tira de aco de 20mm de largura e 2mm de espessura em forma de U com 32,5mm de dimensao externa e flancos de 10 e 12mm de largura. Como pode ser visto nas fotos, 2 parafusos M3x32mm sobrando do kit sao entao aparafusados atraves de furos perfurados e roscados, alinhando-se aproximadamente com os centros dos espacadores plasticos brancos. Um flanco da U e perfurado centralmente com um furo de 4mm para um parafuso M4x8mm entrar em uma porca T sobressalente do kit e anexar isso a viga Y. O outro flanco da U e perfurado 2,5mm atraves da placa de aco do eixo Z em dois pontos. Na placa do eixo Z, os furos sao entao abertos para 3mm enquanto a nova peca e roscada M3. 2 parafusos M3x8mm sobressalentes seguram essa parte rigidamente. Eu perfurei dois furos de 3mm radialmente atraves de um lado dos dois espacadores plasticos brancos que localizam o unico rolamento do lado. Neste momento, tambem limpei os furos de 5mm que localizam o parafuso do eixo em uma ranhura curta, para permitir ajuste. Apos a remontagem, os dois longos parafusos M3 sao ajustados para entrar nos novos furos nos espacadores plasticos e empurrar contra o parafuso M5 que esta no eixo do rolamento. Para ajustar o jogo do eixo Z, afrouxe um pouco o M5 nao no eixo do rolamento e aperte uniformemente os dois agora longos parafusos ate que nao haja jogo algum no eixo Z. Em seguida, aperte a porca M5 para travar a configuracao. Aperte os parafusos M3 para evitar que se soltem devido a vibracao. Espero que isso esteja claro o suficiente, levando mais tempo para descrever do que para fazer e ajustar lol.... Tenho certeza de que isso pode ser projetado para impressao 3D.... apenas nao por mim :)
