Sobre o objeto 3D Eixo shf13

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

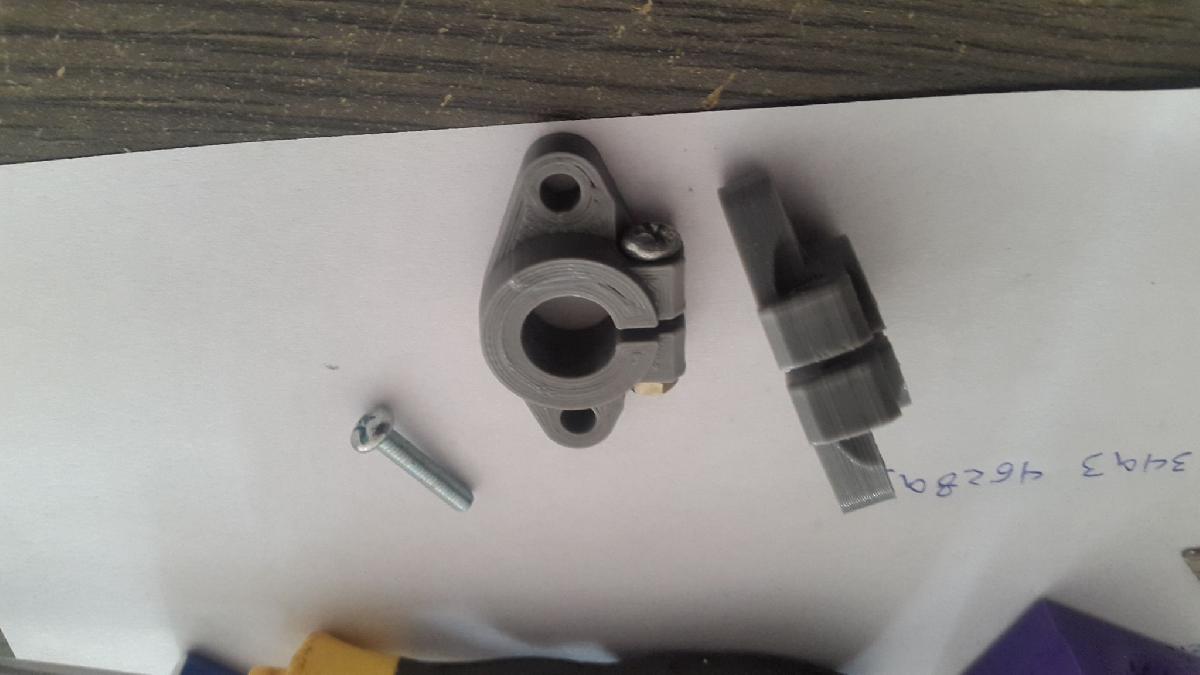

Eixo shf13 foi projetado para Impressora 3D. Suporte Lateral SHF13 para guia redonda D13.Preciso realizar um prototipo funcional de um CNC que vai usar pecas padrao de construcao, entao estive projetando as mesmas em 3D e imprimindo-as para fazer o teste de montagem e, por que nao, funcionamento. Impresso em PLA 3D Fila, camada 0.3, 40% de preenchimento, bico de 0.6.

Baixar

O modelo 3D intitulado "Eixo SHF13" é um componente essencial para a construção de um protótipo funcional de uma máquina CNC. Este suporte lateral é projetado especificamente para acomodar uma guia redonda com diâmetro de 13 mm (D13), um padrão comum em sistemas de movimento lineares.

### Características do Modelo

- **Design Específico**: O suporte é desenvolvido para garantir que a guia redonda se encaixe perfeitamente, proporcionando estabilidade e precisão ao movimento do eixo. O uso de um design que respeita as especificações do SHF13 é crucial para o desempenho do sistema CNC.
- **Material**: O modelo é impresso em PLA, um termoplástico popular em impressão 3D devido à sua facilidade de uso e boa rigidez. O PLA é uma escolha ideal para protótipos, pois oferece um bom equilíbrio entre custo e qualidade.
- **Configurações de Impressão**:
- **Camada de 0,3 mm**: Uma altura de camada de 0,3 mm pode ser uma escolha adequada para protótipos onde a velocidade de impressão é uma prioridade, embora isso possa resultar em acabamentos menos suaves em comparação com camadas mais finas.
- **40% de Preenchimento**: Este nível de preenchimento proporciona uma boa combinação de resistência e leveza. Embora não seja necessário um preenchimento completo para um suporte, 40% é um equilíbrio adequado que confere robustez sem excessos de material.
- **Bico de 0,6 mm**: Um bico maior permite uma taxa de deposição mais rápida, o que é útil em aplicações de impressão que priorizam a rapidez no desenvolvimento de protótipos.

### Objetivos do Protótipo

Com este modelo, o autor pretende testar tanto a montagem quanto o funcionamento do CNC. O protótipo pode ser utilizado para verificar se as dimensões estão corretas e se o sistema móvel opera suavemente com a guia redonda. Ao usar peças padrão de construção, o projeto possui a vantagem de ser escalável e fácil de modificar, caso sejam necessárias alterações após os testes iniciais.

### Considerações Finais

O "Eixo SHF13" se destaca como um exemplo prático de como a impressão 3D pode ser aplicada no desenvolvimento de projetos mecânicos, facilitando a iteração rápida e a validação de conceitos. Com a evolução constante da tecnologia de impressão e a disponibilidade de diferentes materiais, os protótipos se tornam cada vez mais viáveis para aplicações funcionais, como neste caso de uma máquina CNC.
