Sobre o objeto 3D EggBot, EggDuino, SphereBot

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

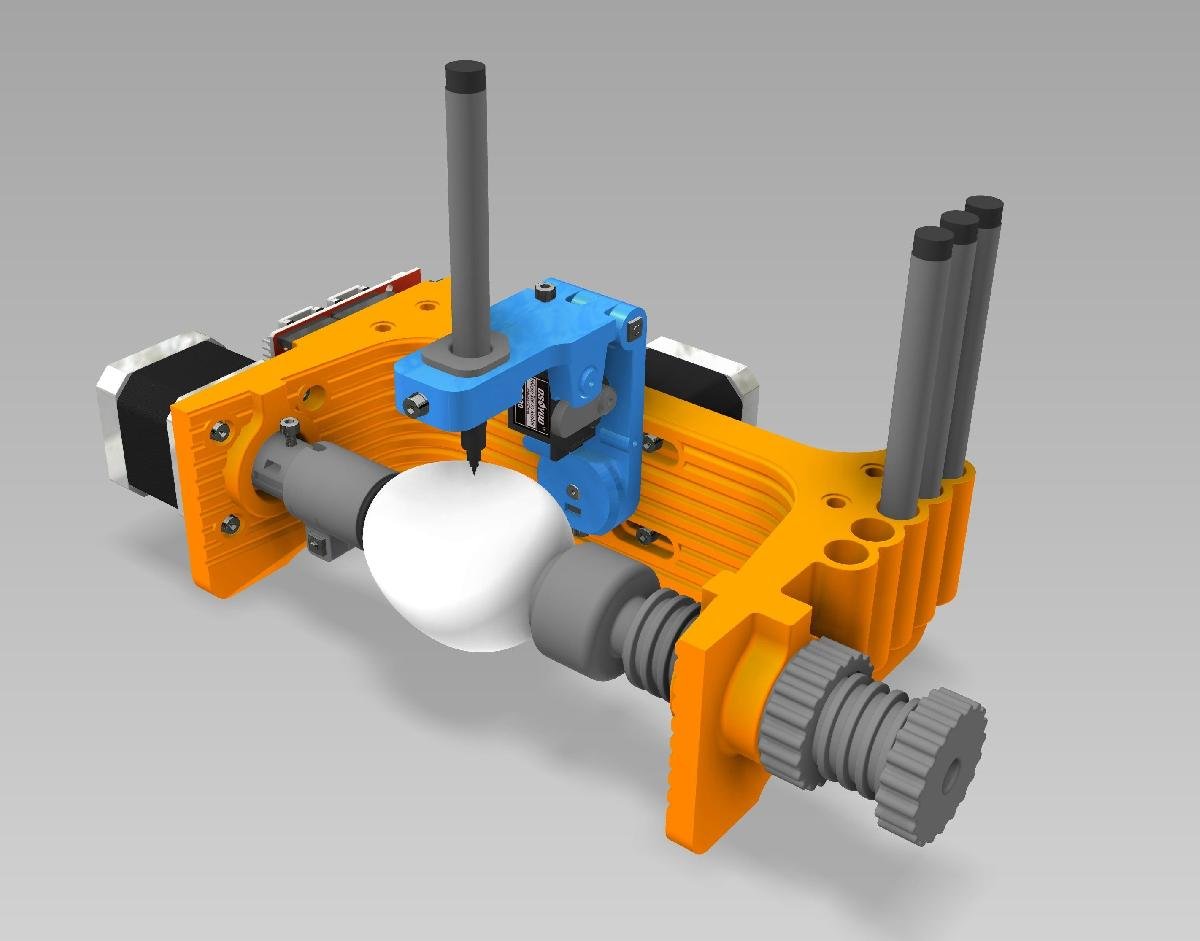

EggBot, EggDuino, SphereBot foi projetado para Impressora 3D. Ola, amigos de artesanato!EggBot, EggDuino, Spherebot... ja ha realmente muitos para comprar ou para fazer em casa. Cada um tem suas proprias ideias sobre como um desses dispositivos deveria ser.Minha ideia agora e assim...Basicamente, sao apenas pecas impressas em 3D, um pouco de eletronica, software e mais algumas outras partes. O dispositivo pode acomodar bolas ou ovos com diametro de ate 80mm. Para isso, a base do motor e ajustavel e vem em dois comprimentos diferentes. O contrapeso e feito como um eixo roscado. A unidade do lapis tambem inclui tres diferentes, para diferentes diametros de lapis.O que voce precisa para isso:impressoras 3D com area de impressao de no minimo 195x120mmAs pecas impressas1x Arduino UNO1x CNC Shield para Arduino6x Jumper para o CNC Shield2x Motores de passo Nema 172x Drivers de motor de passo A49881x Capacitor eletrolitico de 100uF1x Servo SG901x Fonte de alimentacao para o CNC Shield (12Volts)1x Rolamento 608-2Z2x O-ring 2,65x161x Mola de pressao aproximadamente Ø9x45mmParafusos M3 de diferentes comprimentosPorcas quadradas M3Fios, conectores... outras pequenas pecasSoftware:Arduino IDEhttps://www.arduino.cc/en/Main/SoftwareEggDuinohttps://github.com/plex3r/EggDuinoInkscapehttps://inkscape.org/de/EggBot PlugInhttps://github.com/evil-mad/EggBot/releases/Algumas das pecas impressas em 3D precisarao ser impressas com suporte.Eu imprimi as pecas maiores com 30% de preenchimento, as menores com 60%.Voce precisara fazer um pouco de acabamento nas pecas para que tudo se encaixe perfeitamente.Os jumpers devem ser colocados no CNC Shield para ajustar os micro passos (veja as fotos).Como conectar o servo tambem e mostrado em uma das fotos.Importante e o capacitor eletrolitico entre GND / RST no CNC Shield.!Atencao!: o terminal negativo do capacitor deve ser conectado a "GND".(mas so depois de carregar o firmware EggDuino!).Apos a instalacao do software, voce precisara ajustar o arquivo "ebb_serial.py"."C:\Program Files\Inkscape\share\extensions\ebb_serial.py" (veja as fotos)Como lidar com o EggBot em geral pode ser visto em muitos videos na internet, portanto, evitarei escrever um guia detalhado sobre isso.Aqui esta um video curto sobre o assunto...https://www.youtube.com/watch?v=g3lcvoDMEzcAtualizacao 10.02.2021Eu mudei a rosca do grande parafuso de aperto para ter faces inclinadas:(EggBot_01 Rev01, EggBot_05 Rev01, EggBot_06 Rev01)Para impressoras menores (tampo de impressao 130x130mm), eu fiz a estrutura base em 3 partes:(EggBot_01a Rev01, EggBot_01b Rev01, EggBot_01c Rev01)Alem disso, serao necessarios:6 pecas de porcas de rebite M36 pecas de parafuso M3x12 + arruelaAtualizacao 16.02.2021Eu diminui um pouco o grande parafuso de aperto para ter mais folga na rosca.Se voce estiver satisfeito com meu trabalho, pode me apoiar para mais projetos.https://www.paypal.me/herbertb1OBRIGADODivirta-se com isso!

Baixar

O modelo 3D que você está descrito, nomeado como EggBot, EggDuino ou SphereBot, é uma interessante combinação de eletrônica e impressão 3D, permitindo a customização e a criatividade no artesanato. Abaixo, vou fornecer um resumo das características, componentes e considerações para a impressão desse projeto.

### Resumo do Projeto

**Objetivo:**
Criar um dispositivo que possa desenhar em superfícies esféricas, como ovos ou bolas, utilizando um sistema mecânico movido por motores de passo e controlado por um Arduino.

**Componentes do modelo:**
- **Impressão 3D:** O modelo é composto por várias peças impressas em 3D, que podem exigir suportes durante a impressão. As recomendações de preenchimento são de 30% para as peças maiores e 60% para as menores, garantindo resistência e leveza.
- **Ajustabilidade:** O design permite acomodar objetos com diâmetro de até 80 mm, com ajustes disponíveis para a fixação do motor e do lápis, além de três diferentes adaptadores para canetas de diâmetros variados.
- **Estrutura modular:** Para impressoras menores com área de impressão de 130x130 mm, a estrutura base foi dividida em três partes, facilitando a montagem.

### Componentes Eletrônicos Necessários
1. **Arduino UNO**: Microntrolador que servirá como a "cabeça" do sistema.
2. **CNC Shield**: Para controlar os motores de passo.
3. **Motores de Passo Nema 17**: 2 unidades para movimentação precisa.
4. **Drivers A4988**: Para gerenciar os motores de passo.
5. **Capacitor Eletrolítico de 100uF**: Essencial para estabilização no circuito.
6. **Servomotor SG90**: Para movimentar a caneta ou lápis.
7. **Fonte de Alimentação 12V**: Para alimentar o CNC Shield.
8. **Rolamento 608-2Z**: Usado para a montagem.
9. **O-Rings e Mola de Pressão**: Para garantir tensionamento e funcionamento suave do mecanismo.
10. **Parafusos e Porcas M3**: Para unir as peças.

### Software Necessário
- **Arduino IDE**: Para programar o Arduino.
- **EggDuino**: Firmware disponível no GitHub específico para o projeto.
- **Inkscape**: Software para design gráfico.
- **Plugins para Inkscape**: Permitem a comunicação entre o software e o EggBot.

### Considerações para Impressão e Montagem
- **Acabamento das Peças:** É importante realizar acabamentos nas peças impressas para que se encaixem perfeitamente.
- **Ajustes no CNC Shield:** Os jumpers devem ser configurados para ajustar os micro passos dos motores. O capacitor deve ser conectado após o carregamento do firmware.
- **Simulações e Tutoriais Online:** Recomenda-se assistir a vídeos e tutoriais disponíveis na internet para uma melhor compreensão do funcionamento do EggBot.

### Atualizações e Suporte
O autor acrescenta constantes melhorias, como ajustes nos parafusos de aperto e opções para impressoras de diferentes tamanhos, tornando o projeto mais acessível. Além disso, ele encoraja os usuários a apoiar seu trabalho através de doações, mostrando sua dedicação à comunidade de DIY.

### Conclusão
O projeto EggBot, EggDuino, ou SphereBot é uma excelente maneira de combine artesanato e tecnologia, permitindo que os entusiastas da impressão 3D criem seus próprios dispositivos de desenho esférico. Com os componentes e a documentação fornecida, é possível que qualquer pessoa, com um pouco de paciência e habilidade, construa e opere seu próprio EggBot.
