Efetor Delta Kossel + Montagem a Laser
Impressão 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Efetor Delta Kossel + Montagem a Laser
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

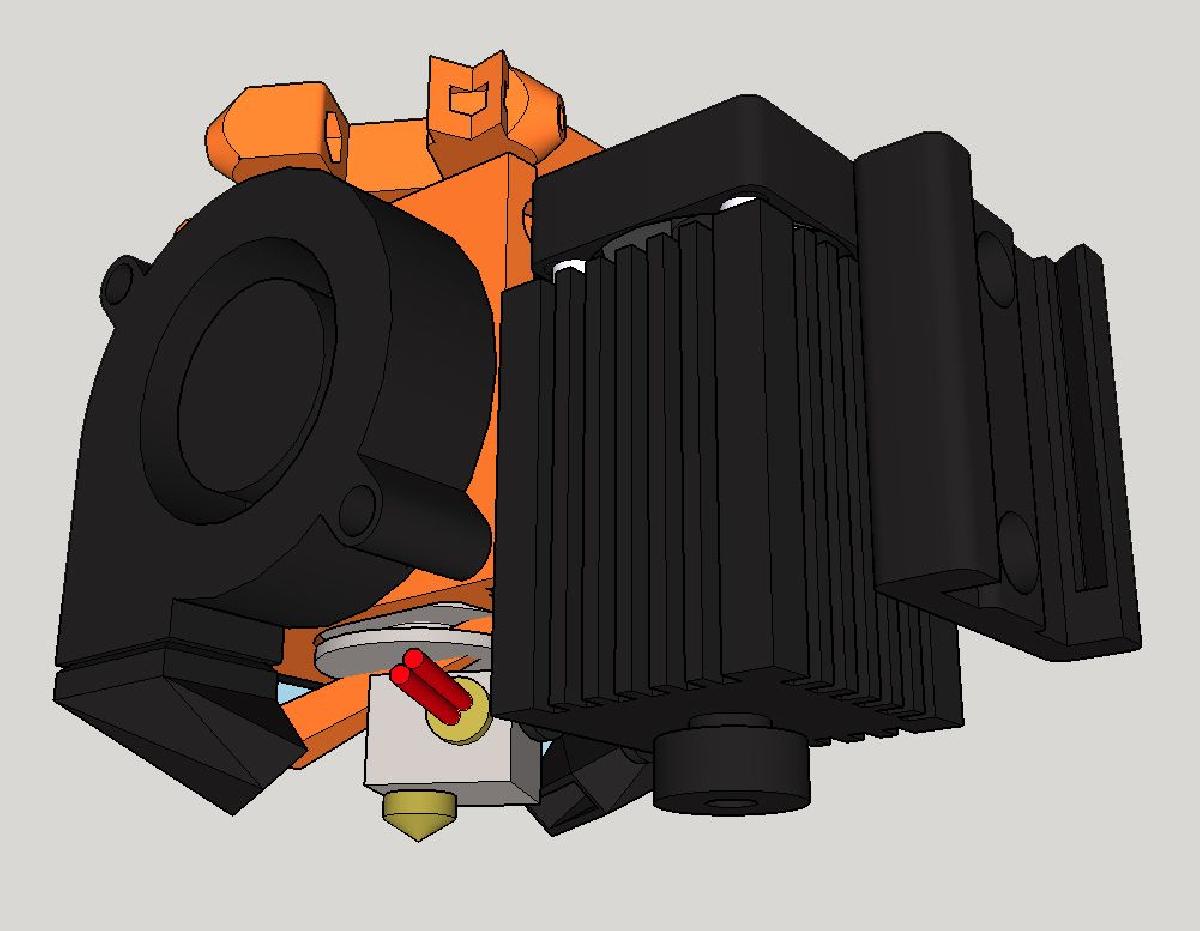

Efetor Delta Kossel + Montagem a Laser foi projetado para Impressora 3D. Aqui esta um efetor especial que eu projetei para montar um modulo de gravacao a laser na minha impressora 3D delta. A vantagem e que ele pode ser montado e desmontado sem perturbar as configuracoes e as partes mecanicas da impressora. Ele e colocado em um deslizamento simples e travado por uma pequena peca. Voce pode alternar rapida e facilmente entre impressao e gravacao. Quando o laser nao esta montado, ele pode ser colocado em seu suporte ao lado da impressora. Alem disso, os dois ventiladores radiais fornecem resfriamento ideal para impressao 3D. O laser esta posicionado a -42,5 mm no eixo Y em relacao ao bico. Eu colei um disco de madeira em um disco de borossilicato com a mesma diferenca. A mesa de gravacao e simplesmente movida, mas a area disponivel permanece a mesma. Lista de pecas a serem impressas (sem suportes): - Efetor - Suporte de montagem (imprimir com 10% de preenchimento, suportes ja incluidos) - Peca de travamento do efetor - Difusores (a serem colados nos ventiladores) - Deslizamento do laser - Peca de deslizamento de travamento - Suporte para o laser (se necessario) Lista de parafusos necessarios: - 4x M3*8mm - 1x M3*10mm - 6x M3*12mm - 3x M3*16mm - 2x M3*20mm - (2x M4*8mm e porcas, se o suporte para laser for necessario) Lista de materiais: - Modulo a laser (por exemplo: https://fr.aliexpress.com/item/Focusable-Diode-Laser-1000mW-450nm-Blue-Laser-Module-with-TTL-Driver-for-laser-engraving-machine-cnc/32642400998.html?spm=2114.13010608.0.0.tTVbcP) - 2x ventiladores radiais 50*50mm - Ventilador axial 30*30mm Softwares: Para gravar uma imagem: - Laser Etch B/W Image Engraving pela J Tech Photonics (https://jtechphotonics.com/?product=laser-etch-bw-image-engraving-sw-license). Este programa decompoe uma imagem BMP em linhas e gera o gcode. A gravacao e feita linha por linha como uma impressao. Para gravar contornos e cortar: - Inkscape (https://inkscape.org/en/) + Inkscape Laser Plug-In pela J Tech Photonics (https://jtechphotonics.com/?page_id=2012). impressoras delta nao suportam comandos de arco G2 e G3, entao, por enquanto, nao encontrei nenhuma outra solucao alem de quebrar arcos em segmentacoes lineares. No Inkscape, eu uso a funcao: Extensoes > Modificar Caminhos > Achatar Beziers. Pergunte-me se voce estiver interessado nas conexoes eletricas e configuracao dos softwares. Eu adicionarei mais informacoes se necessario. Divirta-se e pense na seguranca em primeiro lugar, protegendo seus olhos!
