Sobre o objeto 3D E3D no Vertex K8400 (Rev 2)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

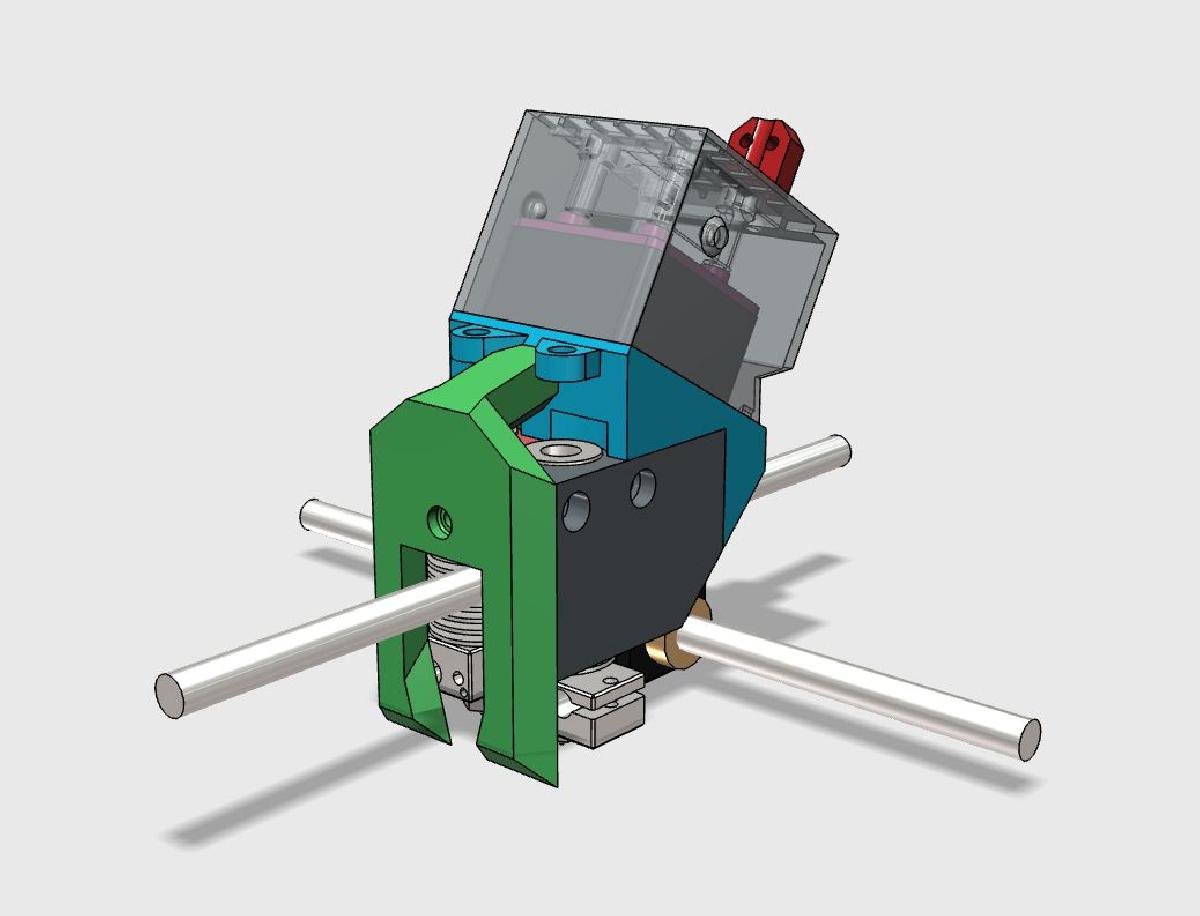

E3D no Vertex K8400 (Rev 2) foi projetado para Impressora 3D. Este e a segunda revisao do meu suporte de cabecote de impressao duplo E3D para Vertex K8400 publicado aqui. O design antigo tinha os seguintes problemas: os extremos inferiores dos suportes esquerdo e direito estavam muito proximos dos blocos de aquecimento e podiam derreter; como resultado de imperfeicoes do processo de impressao, havia varias lacunas entre as pecas causando vazamentos de ar nos dutos; as aberturas dos dutos de ar nao estavam alinhadas com os bicos; havia fluxo de ar/refrigeracao insuficiente em direcao aos rolamentos localizados sob o cabecote de impressao; os fios vindos dos aquecedores e termistores estavam pendurados ao redor da barra X e nao era facil coloca-los nos longos canais da peca principal; o ventilador estava fixo na posicao com um pedaco deslizante em vez de parafusos; o ar estava atingindo os blocos de aquecimento, nao permitindo que eles alcancassem temperaturas acima de 223 graus; enquanto os LEDs pareciam um recurso legal, nao eram muito praticos devido a quantidade sempre variavel de luz que atinge a camera Raspberry Pi. Ter tiras de LED estacionarias ao longo das bordas da impressora e uma opcao melhor; a aparencia/design geral tinha problemas (pelo menos na minha opiniao). O novo design aborda tudo da lista acima. Alem disso, permite ganhar alguns milimetros adicionais de espaco de impressao ao longo dos eixos X e Y (detalhes abaixo). O resistor de 15 Ohm usado no primeiro design agora permite alcancar temperaturas de ate 240 graus. Substitui-lo por um resistor de 33 Ohm 1Watt reduzira o fluxo de ar e o ruido produzido pelo ventilador e permitira aquecer ate 270 graus, que e a temperatura maxima de operacao do bico. Pecas necessarias: Um ou dois kits completos E3D v6 HotEnd - 1,75 mm Universal (com adicao Bowden) (12v). Voce pode compra-los aqui. Compre o original; a replica chinesa nao se encaixara neste design. Cartucho(s) de aquecimento - um por cabecote de impressao. Voce DEVE reutilizar os originais do K8400. Nao instale os cartuchos que vieram com o E3D, pois sao para 12V, enquanto a impressora fornece 15V DC. Um resistor de 33 Ohm 1W; Um ventilador de alta velocidade de 40mm x 40mm x 20mm 12V; Quatro parafusos de copo hexagonal M4 x 16mm; Quatro parafusos de cabeca chata M3 x 50mm. Eles fazem parte do suporte original do hot-end e podem ser reutilizados (usei parafusos de copo hexagonal M3 x 50mm); Quatro parafusos de copo hexagonal M3 x 30mm; Quatro parafusos de copo hexagonal M3 x 16mm; Dois parafusos de copo hexagonal M3 x 12mm; Um parafuso M3 x 12mm; Quatro porcas M3 autotrancantes. IMPORTANTE: Este design se encaixa no hot-end E3D GENUINO. Nao pode ser usado com replicas chinesas que sao maiores em tamanho. Atualizacao 16-dez-2017: Carregado arquivo STEP com todas as pecas para aqueles que desejam modificar este design para se ajustar a outros hotends. Se voce fizer tal modificacao, por favor, compartilhe com outros na secao Remix It. Atualizacao 26-out-2018: Carregado tampa superior para ventilador mais fino de 40x40x10. Se voce usar tal ventilador, eu recomendaria ter um ventilador separado como postado aqui.
