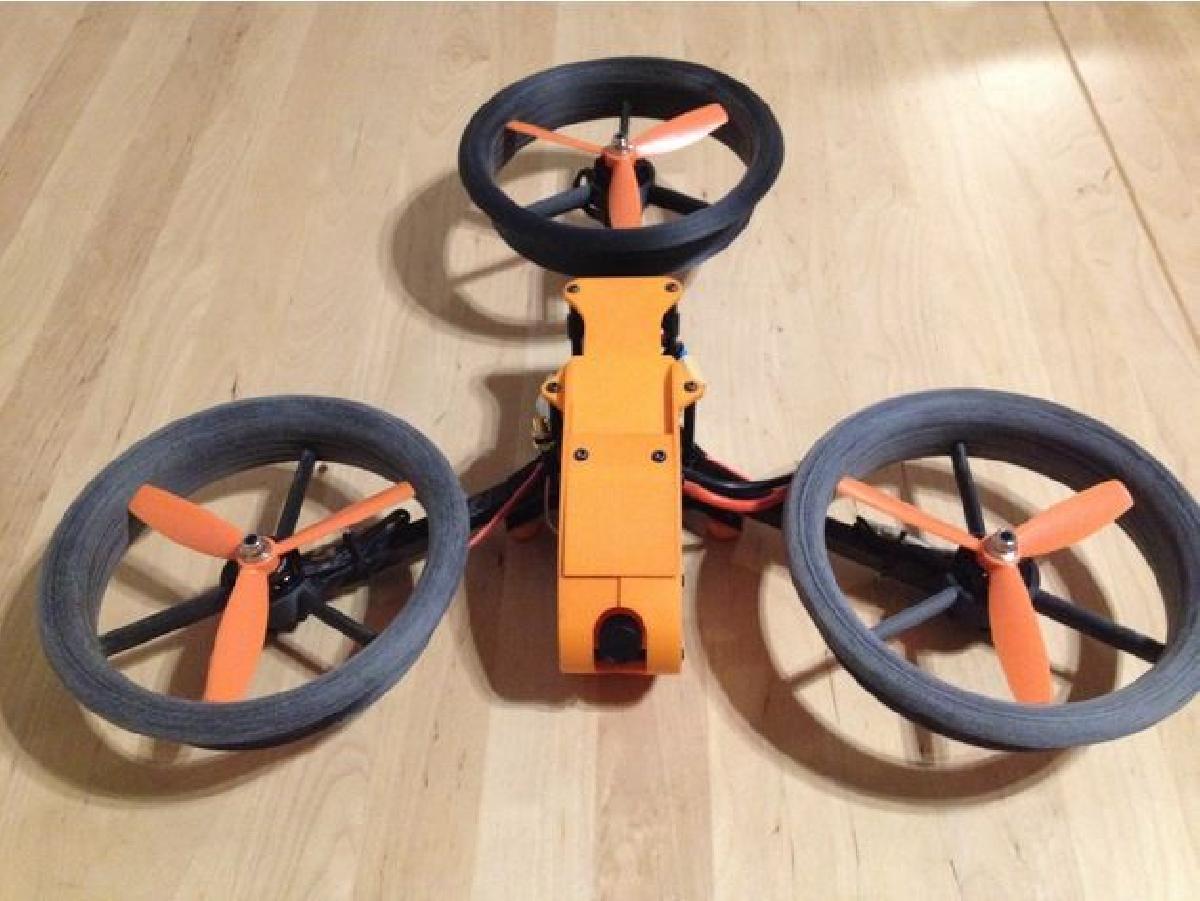

Dutos de 5 e 6 polegadas para Tricopter Mini / Baby, (Fusion 360)

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Dutos de 5 e 6 polegadas para Tricopter Mini / Baby, (Fusion 360)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Dutos de 5 e 6 polegadas para Tricopter Mini / Baby, (Fusion 360) foi projetado para Impressora 3D. Nota: Posso aceitar pedidos se alguem precisar de algo mais especifico. Por favor, use os comentarios para listar o que voce precisa, bem como as dimensoes e outros dados relevantes. Duto de 5 (127 mm) para RCexplorer mini / baby Tricopter Para uso com helices Bull nose de 5, HQ 5x4x3 sao ideais, pois consigo obter tolerancias de folga < 0,5 mm. Helices rigidas sao as melhores para evitar flexao durante o voo. Suporte de motor modelado para o motor Emax RS2205kv, mas deve funcionar bem com motores de tamanho semelhante. Suportes de motor podem ser encontrados aqui: Sugira materiais de impressao de baixa densidade e alta rigidez para criar um duto o mais leve possivel. A maioria dos compositos de fibra de carbono ou Nylon SLS (1.14D) e ideal. Tenha em mente que a densidade do material varia de acordo com cada fabricante e processo utilizado. Na minha opiniao, o Nylon SLS (PA ou HP-PA) e O MELHOR, pois e forte, flexivel e relativamente barato para imprimir em comparacao com o carbono. Evite PETG XT 3D Fila, PLA 3D Fila e ABS, pois sao muito frageis e tendem a se separar / deformar facilmente nas bordas das camadas. Deformacao / Separacao se torna um grande problema ao imprimir os Dutos de 6 devido ao tamanho do duto e a quantidade de suporte necessaria. (10/7/2017): Adicionado uma versao de 5 mais forte, mas mais pesada, para aqueles que precisam de algo mais. Tambem adicionei furos de montagem que se encaixam melhor para quem usa um Tricopter. (10/9/2017): Adicionada uma versao de 6 com nervuras / suportes reforcados, enquanto tornava o labio aerodinamico oco para economizar peso. (10/17/2017): Adicionada versao de 6 (8) com suportes geradores de sustentacao, ambos os arquivos Horario (CW) e Anti-horario (CCW) foram incluidos, dependendo das suas necessidades. (11/6/2017) Adicionada versao projetada para uso com T-motor F80, com melhores suportes e winglets. (11/9/2017) Adicionada uma versao para T-motor F80 que nao possui os suportes laterais. Deve ser um pouco mais facil de imprimir. Consegui fazer uma impressao de teste dessas em ABS. Infelizmente, a qualidade da impressao foi bastante ruim e teve deformacao excessiva. Portanto, nao consegui testar o efeito dos winglets.
