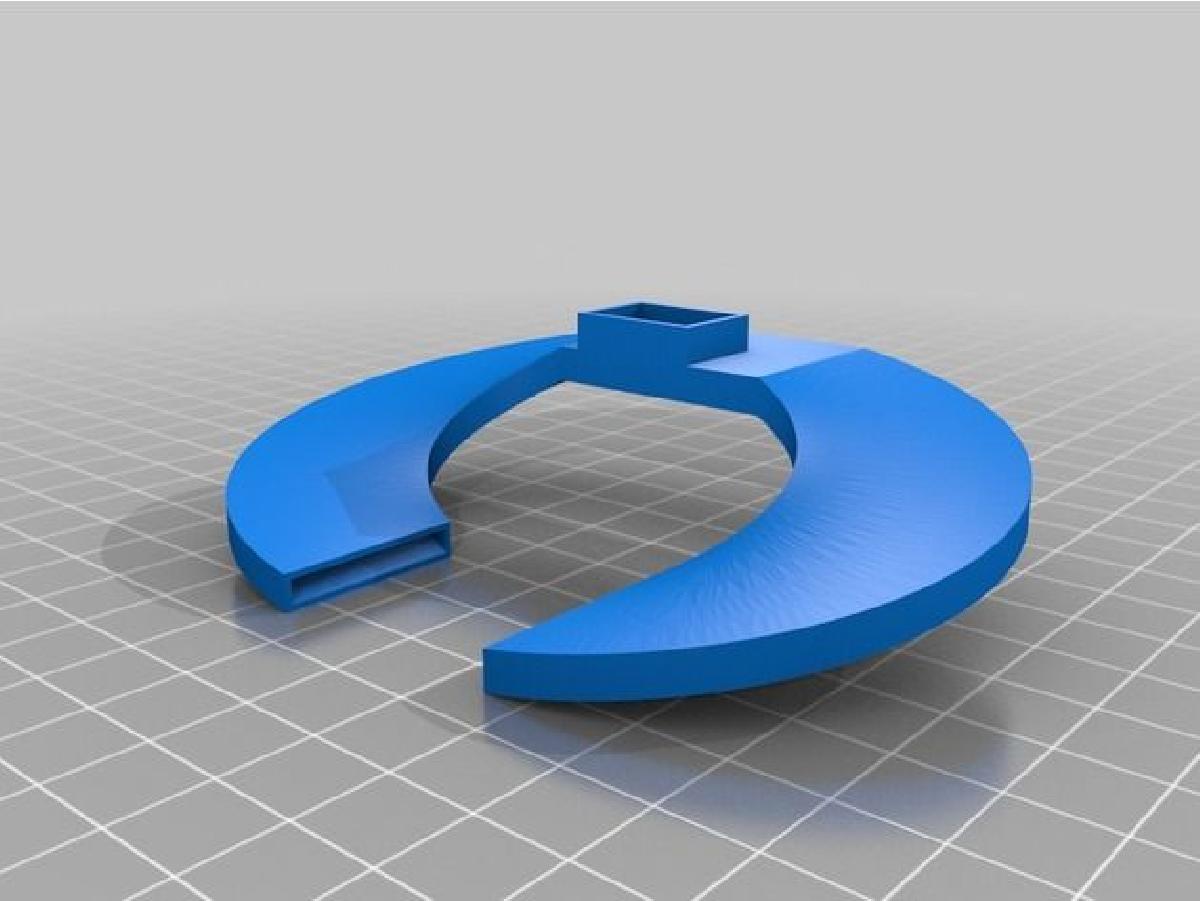

Duto de ventilador em helice (personalizavel, parametrico) para Anet A8 e similares

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duto de ventilador em helice (personalizavel, parametrico) para Anet A8 e similares

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Duto de ventilador em helice (personalizavel, parametrico) para Anet A8 e similares foi projetado para Impressora 3D. Por queTodos os dutos de ventilador sao ruins. Este e menos ruim (eu espero!). Existem varias razoes: primeiro, ele nao restringe o fluxo de ar (cada secao transversal de ramificacao e 1/2 da entrada). Em segundo lugar, mantem o fluxo de ar laminar. Em terceiro lugar, fornece resfriamento uniforme de ambos os lados (bom para plastico PLA 3D Fila). Quarto: e completamente personalizavel, basta carrega-lo no FreeCAD 0.16 e editar variaveis na planilha cf.Projetado para Anet A8 (Hesine, Omni, etc), mas voce pode alterar os parametros para se ajustar a quase qualquer lugar.Use protetor termicoEste duto de ventilador resfria muito o bloco de calor, entao isole-o ou use algum tipo de protetor termico (eu fiz um com tiras de algodao e fita kapton). Olhe para o grafico de temperatura: sem protetor termico, as oscilacoes de temperatura causam um tremor serio que parece quase exatamente como z-wobble, mas o tremor desaparece quando o protetor termico esta instalado.Ha um espaco entre os fios do bloco de calor e a ramificacao direita do duto, o protetor termico se encaixa la perfeitamente.Ajuste PIDNAO PULE ESTA ETAPA!!! Apos a instalacao do duto de ventilador, execute o ajuste PID conforme descrito aqui: http://reprap.org/wiki/PID_Tuning com o ventilador funcionando na sua velocidade habitual e salve novos parametros na sua EEPROM (ou, melhor, crie varios parametros PID para varios tipos de plasticos e defina-os nos scripts de inicializacao do gcode).Como personalizarUse FreeCAD 0.16 (instale da web, nao use versoes antigas de repositorios). Abra o arquivo fonte do freecad, mude para a planilha cf e edite as variaveis. Se o FreeCAD estiver muito lento para recomputar em tempo real, instale a extensao Lattice2, desative as recomputacoes, edite a planilha (olhe para o desenho para os nomes das variaveis), clique em recomputar. Exporte o objeto helix_fan_duct_v7 como STL.Note que o S3D reclama sobre superficies auto-intersectantes. Isso se deve a forma como o FreeCAD lida com objetos helicoidais, mas nao importa em termos de impressao. Ele imprimira bem.
