Sobre o objeto 3D Duto de ventilador do Duplicator D9

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

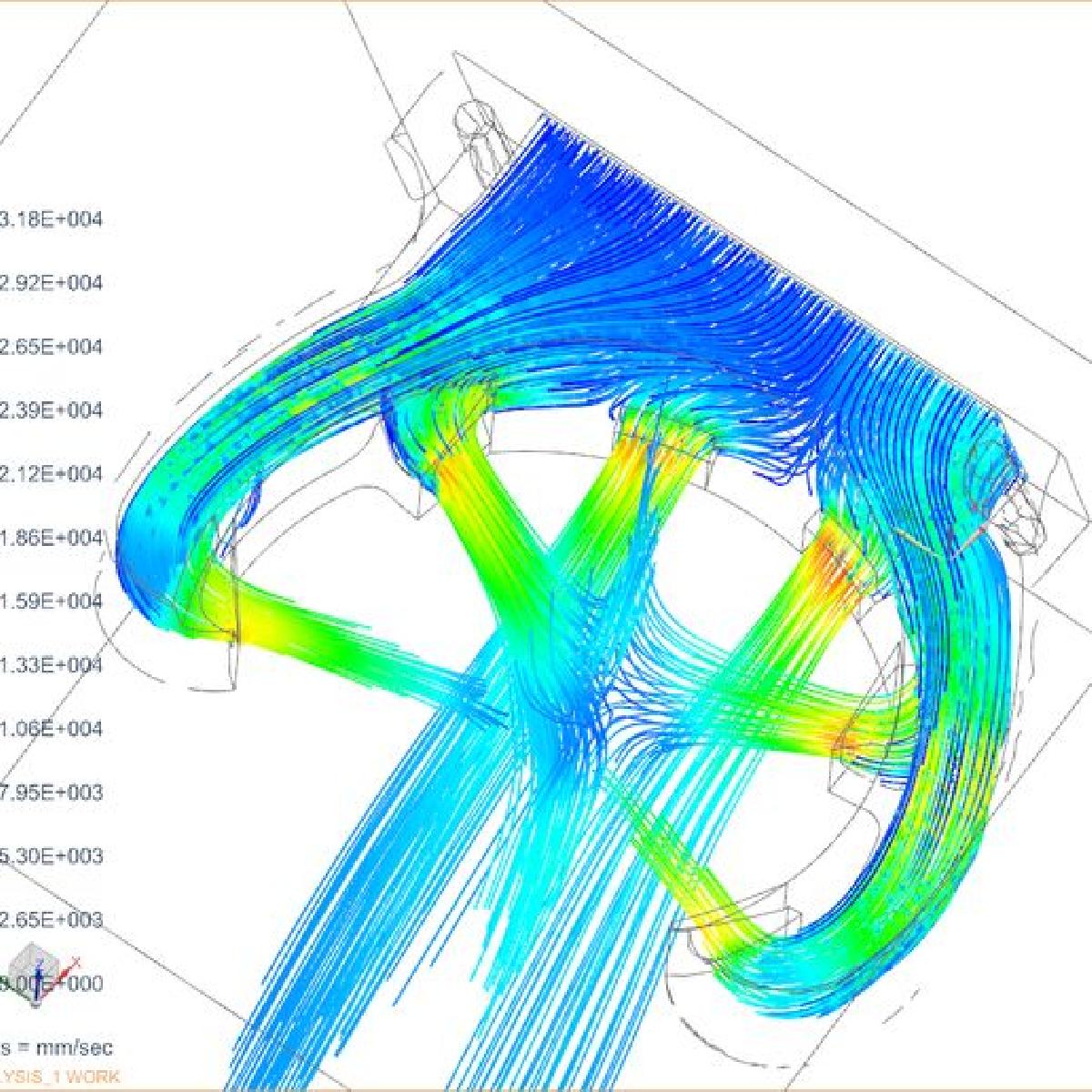

Duto de ventilador do Duplicator D9 foi projetado para Impressora 3D. Aqui esta o resultado de incontaveis iteracoes tentando melhorar o ventilador de resfriamento de pecas que vem com o Wanhao Duplicator D9 (MKII 400). Ele deve se ajustar ao ventilador original 4010 sem precisar desmontar nada. Basta usar 2 parafusos M2,5 + porcas para fixa-lo. Primeiro, perguntei a mim mesmo por que a Wanhao nao se esforcou mais no design de resfriamento de pecas. Agora eu entendo... o design original sem duto e bom o suficiente para quase tudo. Se voce ainda quiser tentar um duto de ventilador, pode escolher entre 3 versoes (com nomes que refletem sua aparencia): * o coco: Este vem em uma forma bastante organica (para usar um eufemismo) e foi projetado no Blender. Os primeiros exemplos pareciam bastante bons, mas ao tentar melhorar o fluxo de ar, tive que muda-lo repetidamente... acabando parecendo um pedaco de lixo. No entanto, ele realmente funciona. Nao muito melhor do que sem um duto, porem. Um problema com esses ventiladores 4010 e a distribuicao desigual do fluxo; ao medir a velocidade do ar em um desses ventiladores, descobri que ha uma queda de ~75% de um lado da saida para o outro. Alem disso, ha (muito provavelmente) uma corrente, que nao consegui medir exatamente. Entao, comecei completamente do zero, utilizando simulacao de fluxo e CAD parametrico. Aqui esta o resultado: * o vortice: Como o nome sugere, este cria um vortice com o "olho" bem na bico. Este e quase inutil em termos de resfriamento de pecas (diminui a velocidade do ar mais do que o design sem duto), mas e uma forma de evitar o resfriamento do seu bico. * o pinca: Esta versao em forma de pinca de caranguejo deve ter um fluxo de ar decente logo abaixo do bico, sem obstruir a visao da extrusao. Este funciona mais ou menos. Ainda nao e esmagadoramente melhor do que o design sem duto, mas esta aceitavel. Eu recomendo parcialmente este. A proposito: A imagem da pilha de designs falhados mostra apenas uma fracao dos reais fracassos. A maioria deles foi diretamente para o lixo apos a tentativa. Sei que isso nao e nada para se vangloriar, mas acho que algumas pessoas podem se identificar com isso, razao pela qual eu tambem fiz o upload.
