Duto de ventilador de gabinete de 120 mm para slot de expansao PCI / ATX

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duto de ventilador de gabinete de 120 mm para slot de expansao PCI / ATX

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

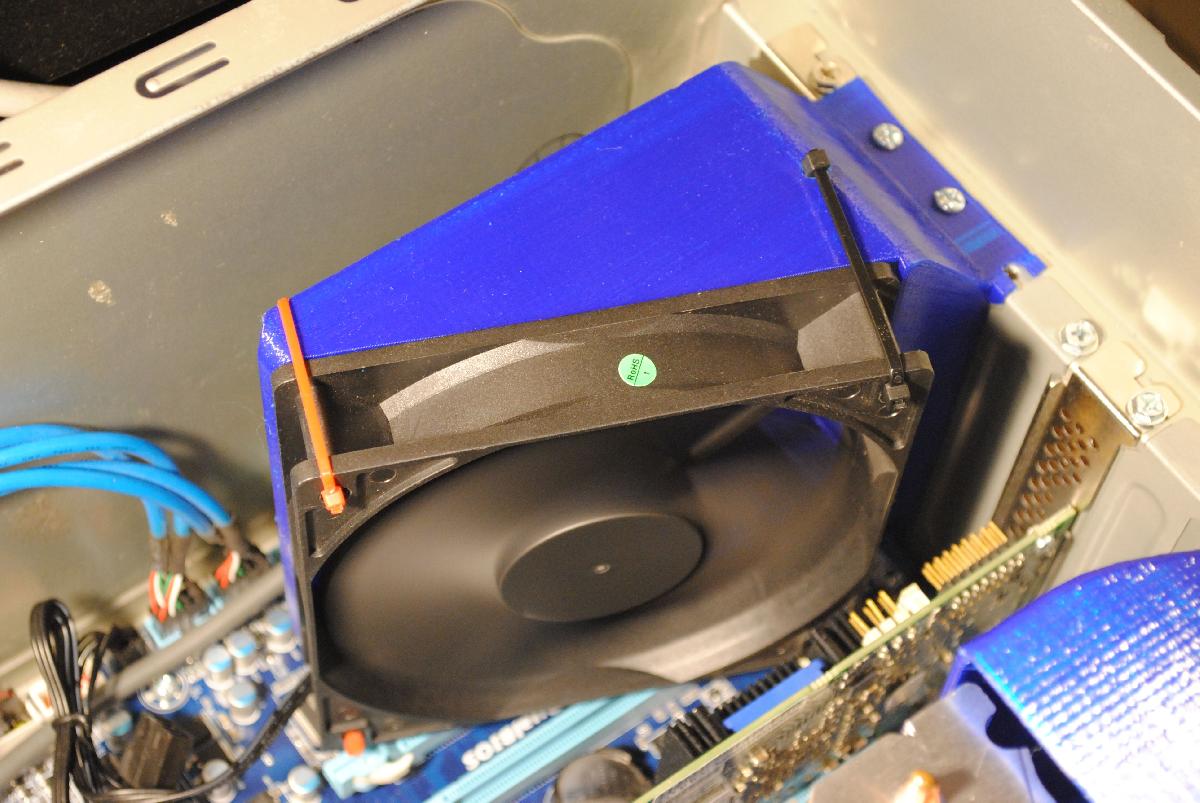

Duto de ventilador de gabinete de 120 mm para slot de expansao PCI / ATX foi projetado para Impressora 3D. Um duto que adapta uma ventoinha de 120 mm para explodir os slots de expansao PCI/ATX. A abertura de exaustao ocupa 3 slots, com um ventilador de 25 mm de espessura ocupando mais um slot. O conjunto combinado ocupa exatamente 4 slots de largura. A parte inferior do duto deve limpar os slots PCI-E e PCI convencionais mais altos.Voce pode montar o ventilador com parafusos de ventilador ou bracadeiras.Imprima com o maior lado plano (o lado oposto aquele onde o ventilador e montado) na placa de impressao. Sao necessarios suportes para uma parte saliente muito pequena do suporte PCI. No Cura, a configuracao para suportes e "Tocando na placa de construcao". Isso evita que ele gere suportes entre as aletas de ventilacao, onde sao dificeis de remover. Se voce nao tiver essa opcao, talvez seja melhor desligar completamente os suportes e deixar o suporte ceder um pouco.Versoes:V1.0 - Revisao inicial e as versoes que voce ve nas fotos acima.V1.1 - Suportes de slot PCI espessados de 1,2 mm a 2,0 mm. Isso pode ser muito grosso para caber entre o slot entre a placa-mae e o gabinete, portanto, meca-o antes de imprimir.V1.1_rotated - Igual ao 1.1, mas girado para ficar plano na placa de impressao. (eixo Z voltado para cima)V1.1b - Ramificacao da V1.1. A lingueta que desliza entre a borda da placa-mae e a parede do gabinete foi encurtada para acomodar placas de construcao de 200 mm de diametro. (Veja as duas ultimas fotos que tem um fundo branco) Esta versao nao precisa de suportes.V1.1c - Ramificacao da V1.1. A abertura onde o ventilador e montado aponta para a outra direcao. (Longe da CPU em vez de em direcao a ela)Os arquivos de origem por meio de um link Onshape sao fornecidos para que voce possa modificar o duto, se necessario, usando uma conta gratuita do Onshape. Todas as versoes sao acessiveis no Onshape. Voce precisa fazer login para ver todo o historico de versoes.As especificacoes mecanicas PCI e ATX foram uteis ao projetar essa coisa.Links Onshape: V1.0, V1.1V1.1b

Baixar

O arquivo em questão refere-se a um modelo de ventilador impresso em 3D especialmente desenvolvido para os slots de expansão PCI/ATX, sendo adaptável para um ventilador com 120 mm de diâmetro. O duto de ventilação deste projeto ocupa exatamente 4 slots de largura, sendo 3 para a abertura de exaustão e 1 para um ventilador com espessura de 25 mm.

O desenho foi projetado para permitir a montagem do ventilador com parafusos de ventilador ou braçadeiras. O lado mais plano é a parte que deve ser colocada sobre a placa de impressão. Ao fazer a impressão, deve-se utilizar suportes para uma pequena parte do suporte PCI que é saliente. Recomenda-se a utilização da configuração "Tocando na placa de construção" no software de impressão 3D Cura, isso evita a geração de suportes entre as aletas de ventilação, que são de difícil remoção.

Além da versão inicial (V1.0), foram disponibilizadas outras quatro versões do modelo, que incluem uma espessura maior nos suportes do slot PCI, uma nova orientação na disposição da ventoinha, entre outras modificações, visando maior adaptação a diferentes necessidades. No entanto, antes de realizar a impressão, é importante medir o espaço entre o slot da placa-mãe e o gabinete, pois as variações de modelo podem se tornar muito grossas para caber.

Esse modelo e todos os seus ajustes estão disponíveis para modificações no software Onshape por meio dos links fornecidos pelo autor, permitindo aos usuários personalizar com base em suas necessidades.

É destacado que o modelo foi desenvolvido considerando as especificações mecânicas dos PCI e do ATX, garantindo assim um encaixe preciso e eficaz.

Portanto, trata-se de um modelo 3D voltado para usuários que buscam melhorar a refrigeração de seus computadores por meio do uso desses dutos personalizáveis para ventoinhas de gabinetes.
