Duto de ventilador compacto Alfawise U20/U30/U30Pro
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Duto de ventilador compacto Alfawise U20/U30/U30Pro
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

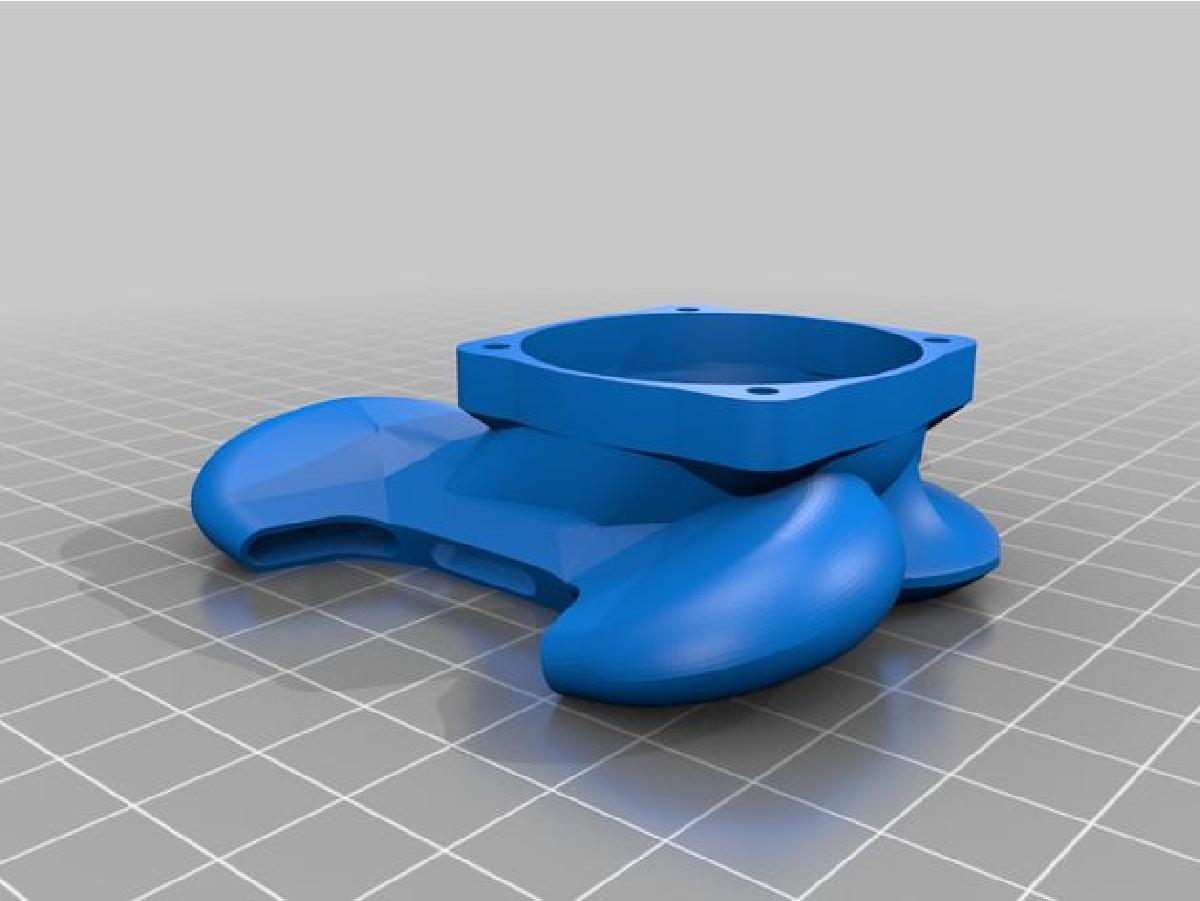

Duto de ventilador compacto Alfawise U20/U30/U30Pro foi projetado para Impressora 3D. A V4 e a ultima versao principal porque acho que melhorei o design ao maximo. De fato, nao vejo nenhuma restricao de fluxo de ar, independentemente do ventilador que uso, mesmo com o mais poderoso sunon 40x40x20 18m3/h. Apos a troca da carcaca do ventilador por uma versao sem grades, havia muito ar saindo para tras devido ao gargalo causado pela saida unica com o guia de ar original. Nao estando convencido pelo design dos diversos difusores que podemos encontrar (muito longos -> muita queda de pressao & muito retorno de ar), portanto, mantive um design compacto e adicionei saidas adicionais para nao mais restringir o fluxo: - Versoes v1: Tentativas sem sucesso de melhorar a forma da saida principal. Os melhores resultados foram obtidos com a forma do duto de ar preto original. - Versoes v2 & v2b: A segunda saida de ar e do mesmo tamanho que a primeira, perpendicular a ela e concentra o fluxo de ar da mesma maneira direcionada a bico. - Versoes v2c & v2d: A terceira saida de ar fica abaixo do guia de ar. Quando as duas saidas principais de ar nao mais sopram sobre o filamento que acaba de ser depositado, e o fluxo maior desta terceira saida que continua a resfriar. Esta terceira abertura explora o efeito Coanda, que faz com que o ar grude na parede do ventilador (efeito que ocorre quando a espessura do orificio de saida e muito inferior a espessura do fluxo de ar nao restrito) para ir na direcao da impressao. Verificado com um dedo molhado, o fluxo permanece efetivamente colado a parede. - Versao v3: A quarta saida de ar perpendicular a primeira, com o mesmo design que a segunda e de frente para ela, concentra tambem o fluxo de ar no bico. Impressoes em overhang de mais de 70° sao um pouco melhoradas. - Versao v3b: melhor direciona o fluxo de ar na extremidade do bico, e adicionou um escudo para nao resfriar mais o bloco de aquecimento. - Versao v4: otimizacao das saidas por simulacao de mecanica de fluidos para melhor direcionar o fluxo de ar saindo e reduzir o warping. As versoes v3 e v3b lancam muito ar para baixo e causam warping. Esta versao v4 evacua o ar melhor para frente porque as duas saidas laterais nao estao mais de frente uma para a outra, mas inclinadas em 20°. Elas tambem estao divididas internamente para equilibrar melhor o fluxo interno. cf. imagens de resultados de simulacao. A saida inferior tambem e otimizada para que o ar cole melhor na parede sem cair sobre a cama e seja melhor direcionada para o bico. Ligeira melhoria nos overhangs de 75° a 80°. - Compativel com meias de silicone (altamente recomendado). - Peso = 15g. Resumo de desempenho (cf. fotos) Tres solucoes de melhoria podem ser retidas: - Solucao recomendada. Ruido muito reduzido e boa qualidade dos overhangs -> Usar o ventilador original com o duto de ventilacao compacto v4. - Solucao de facilidade. Ruido significativo e boa qualidade dos overhangs -> Usar o sunon maglev MF40202VX-1000U-A99 com o duto de ventilacao original. - Solucao sem concessoes. Ruido significativo e qualidade maxima dos overhangs -> Usar o sunon maglev MF40202VX-1000U-A99 com o duto de ventilacao compacto v4. A extremidade deve ser reforcada com um clipe de papel/resina epoxi/etc para evitar sua deformacao causada pelo calor (cf. fotos). Eu tambem recomendo a isolacao do bloco de aquecimento com uma meia de silicone. Isso diminui a transmissao de calor na peca por conveccao e radiacao e o ganho em caso de overhang e importante. Link para download: https://www.thingiverse.com/download:11680219 Ventiladores testados: - 40x40x10 original: ruim com o duto original, mas bom desempenho com o meu. - 40x40x10: Sunon maglev KDE2404PFV2-11AB (sem melhoria em relacao ao ventilador original). - 40x40x20: Sunon EB40202S2-999 (sem melhoria em relacao ao original). - 40x40x20: Sunon maglev MF40202VX-1000U-A99 (boa melhoria em relacao ao ventilador original). Deve ser usado com minha carcaca de ventilacao que substitui a original vermelha metalica para desempenho ideal (grades removidas, menos ar descendo sobre a cama): https://www.thingiverse.com/thing:3421897 Minha flange de reducao de turbulencia: https://www.thingiverse.com/thing:3759064 Atualizacao 25/11/2023: modificacoes internas para facilitar o fluxo de ar. A face inferior em contato com a cama agora e plana. Adicionada uma versao com escudo termico que tambem protege o bico do fluxo de ar.
