Duto de Ventilador Ativo de 50mm v3 para Replicator 1 / Duplicator 4 / FlashForge / CTC

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duto de Ventilador Ativo de 50mm v3 para Replicator 1 / Duplicator 4 / FlashForge / CTC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

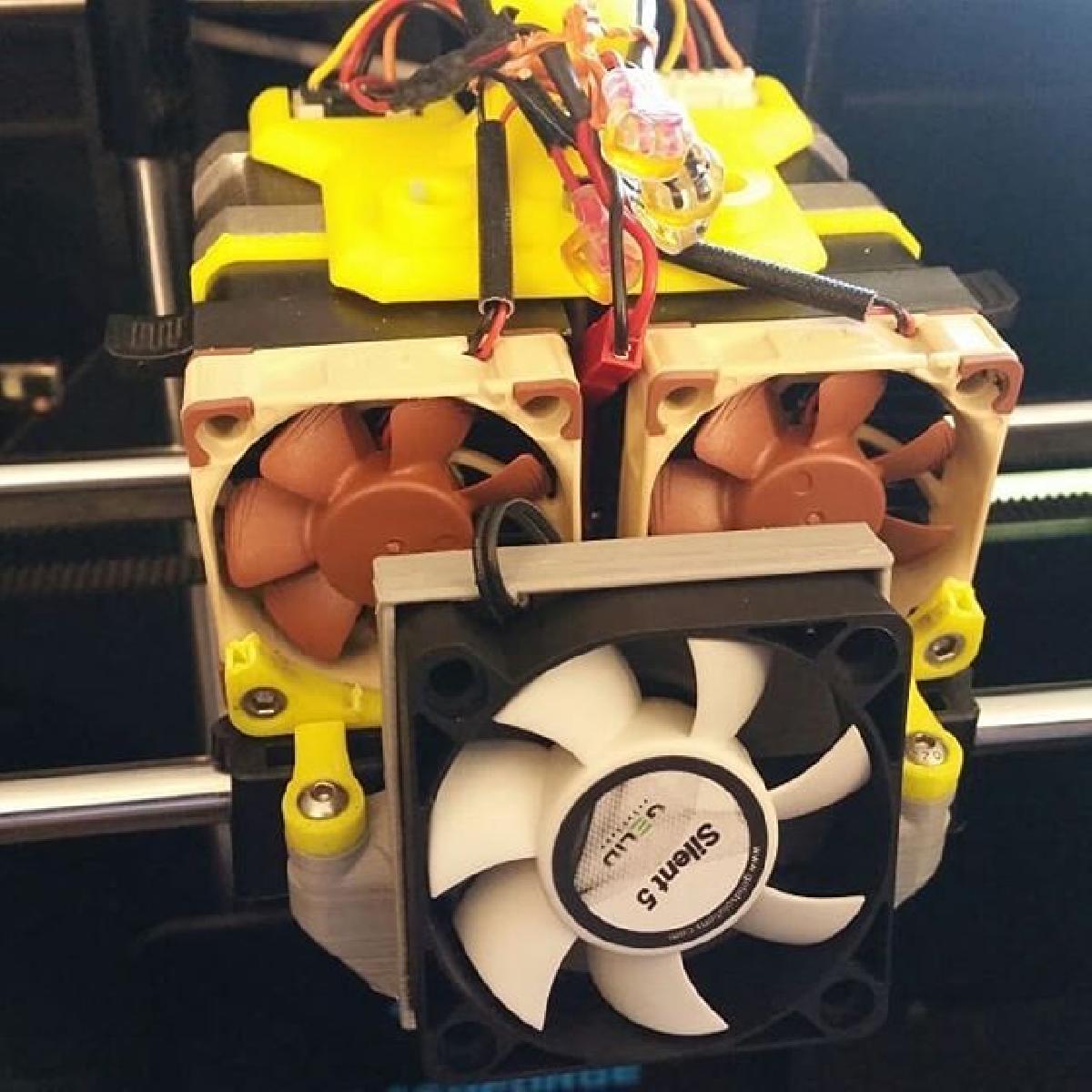

Duto de Ventilador Ativo de 50mm v3 para Replicator 1 / Duplicator 4 / FlashForge / CTC foi projetado para Impressora 3D. EDIT 2017-04-21Gracas ao criador WashingtonApple, eu corrigi um problema onde a abertura para o ventilador de 50mm estava subdimensionada. Eu aumentei a distancia vertical para 51mm para permitir a deformacao e variacoes no tamanho impresso em relacao ao tamanho modelado.O novo/arquivo corrigido e Active_Duct_v3a_fixed. O modelo foi processado pelo Netfabb e re-importado no S3D para garantir que ele seja renderizado de forma limpa.Isso foi remixado dolorosamente no Sketchup durante muitas horas para que voce possa usar um ventilador de 50mm em uma impressora Replicator 1 / Duplicator 4 / FlashForge / CTC. Eu fiz isso especificamente para o meu Flash Forge Creator Pro, mas deve funcionar com os outros da mesma forma. Nao deve ultrapassar as dimensoes originais do v2 Active Duct.Eu fiz essa modificacao porque queria conseguir reduzir o ruido da minha impressora. Ja atualizei a maioria dos ventiladores tanto nos extrusores quanto na fonte de alimentacao para ventiladores Gelid Silent. Ja modifiquei meu FFCP para ter um transformador de 24vdc -> vdc ajustavel, e vou usar um ventilador Gelid Silent 5 de 50mm 12v a cerca de 6 volts.O Gelid Silent 5 (50mm) e classificado em 12.9CFM @ 12v @ 0.15Amp @ 23 dBA @ 4000rpm.Os ventiladores Paps 414F (40mm) sao classificados em 4.7CFM @ 24v @ 22.1 dBA @ 5400rpm.Resumindo, um ventilador de 50mm com menor potencia sera mais silencioso e ainda assim vai proporcionar um maior fluxo de ar (supondo que tenhamos uma queda linear na saida).Thruit00 utiliza ventiladores Paps 414F, mas estes sao ventiladores de 40mm que podem ser encontrados na Mouser Electronics aqui: http://www.mouser.com/ProductDetail/ebm-papst/414F/?qs=fklqa858EevxfN57mkkqlw%3D%3D

Baixar

O modelo 3D "Duto de Ventilador Ativo de 50mm v3" foi desenvolvido para ser utilizado em impressoras 3D como a Replicator 1, Duplicator 4, FlashForge e CTC. Esse componente tem como objetivo otimizar a ventilação do sistema, proporcionando melhor resfriamento para os componentes eletrônicos da impressora e do próprio material durante o processo de impressão.

### Descrição do Modelo

**Ajustes e Correções:**
O autor, inspirado pelo trabalho de WashingtonApple, fez algumas correções importantes no modelo original. O problema inicial identificado era que a abertura para o ventilador de 50mm estava subdimensionada, o que poderia prejudicar a eficiência do fluxo de ar. Para resolver isso, o designer ajustou a distância vertical da abertura para 51mm, permitindo certa flexibilidade para variações entre o tamanho modelado e o tamanho impresso.

**Processamento do Arquivo:**
O novo arquivo corrigido é denominado "Active_Duct_v3a_fixed". O autor se certificou de que o modelo fosse processado corretamente pelo software Netfabb e reimportado no Simplify3D (S3D) para garantir uma renderização limpa e sem falhas.

**Objetivo do Projeto:**
O duto foi criado especificamente para funcionar com um ventilador de 50mm em impressoras 3D. O autor personalizou o design para seu Flash Forge Creator Pro, embora o modelo deva ser compatível com outras impressoras mencionadas. A modificação se deu com a intenção de reduzir o ruído gerado pelos ventiladores da impressora.

### Especificações do Ventilador

O autor optou por usar ventiladores da linha Gelid Silent, que têm um funcionamento mais silencioso em comparação com ventiladores comuns. Ele utilizou o **Gelid Silent 5** de 50mm, que possui as seguintes especificações:

- **Fluxo de ar**: 12.9 CFM a 12V
- **Consumo de energia**: 0.15 Amp
- **Nível de ruído**: 23 dBA a 4000 RPM

Além disso, o autor menciona o uso de ventiladores **Paps 414F** de 40mm, que possuem um menor fluxo de ar e um nível de ruído um pouco mais alto. Ele acredita que um ventilador de 50mm subalimentado será mais silencioso, mantendo um bom fluxo de ar, o que é crucial durante o processo de impressão 3D.

### Conclusão

O "Duto de Ventilador Ativo de 50mm v3" é uma solução prática para quem busca aprimorar as condições de resfriamento em suas impressoras 3D. O esforço do autor em ajustar o modelo e torná-lo expansivo o suficiente para compensar variações nas impressões mostra um comprometimento com a melhoria contínua no processo de impressão, além de proporcionar um ambiente de operação mais silencioso. Essa modificação é uma excelente adição para hobbyistas e profissionais que desejam melhorar a eficiência e a experiência sonora de suas máquinas.
