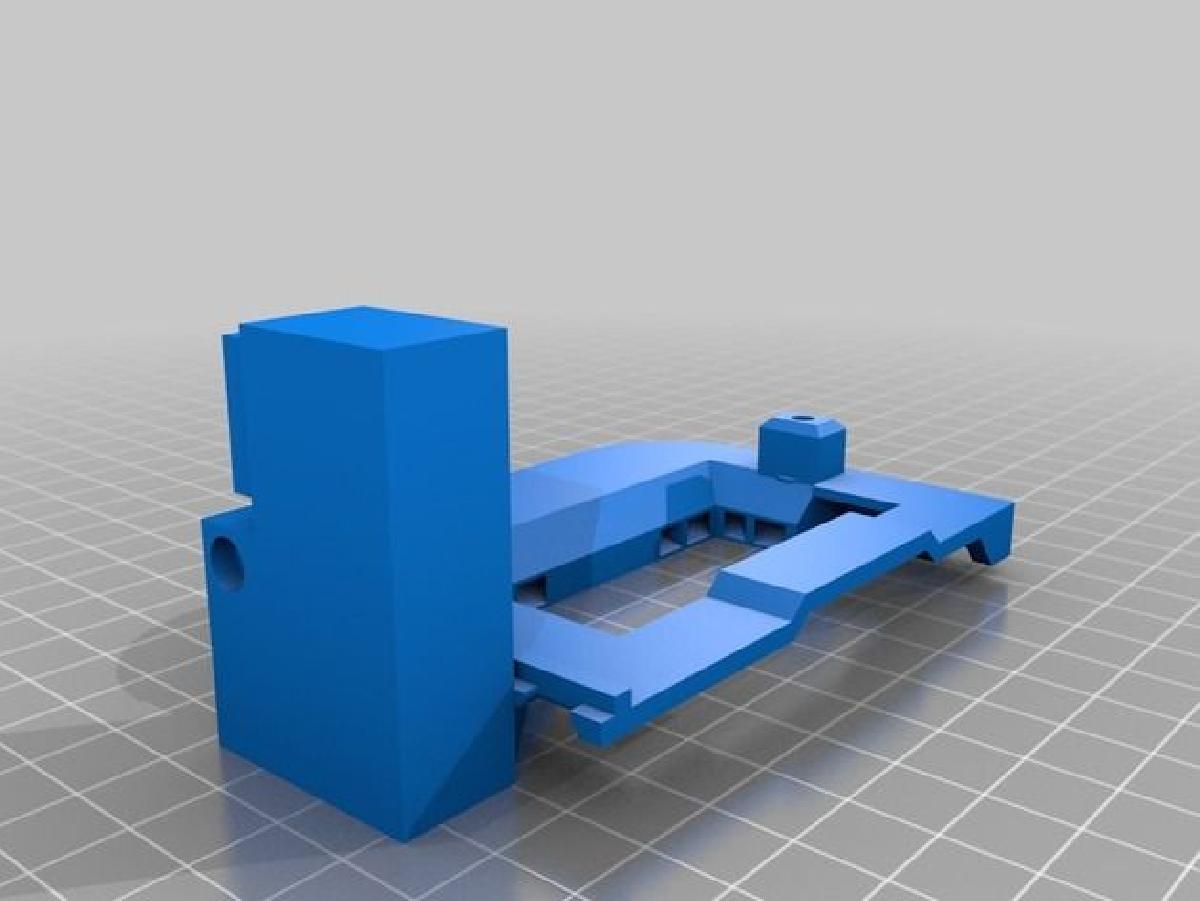

Sobre o objeto 3D Duto de Ventilacao Dual Fan LED Qidi Tech 1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Duto de Ventilacao Dual Fan LED Qidi Tech 1 foi projetado para Impressora 3D. Atualizacao 10 de dezembro de 2018: Por solicitacao, eu diminui a parte inferior do duto original em 2,5 mm e criei um novo modelo chamado Duto Duplo LED Baixado. Eu nao tenho como testar isso e nao tenho ideia se vai se encaixar no X-Pro como desejado. Atualizacao 21 de novembro de 2018: Por solicitacao, eu estendi a abertura em 5 mm e criei um novo modelo chamado Duto Duplo Estendido. Eu nao tenho como testar isso e nao tenho ideia se vai se encaixar no X-Pro como desejado. 12 de setembro de 2017: Este design e um duto de resfriamento/Luz LED para a impressora QIDI Tech 1 com extrusoras duplas. Originalmente, eu criei a Luz do Extrusor Tech 1, mas o design estava com falhas e era muito fragil. Alem disso, nao suportava resfriamento de duto duplo. Eu gostei da ideia do Duto de Ventilador de Extrusor Duplo do ChrisX35, mas nao vi uma boa maneira de anexar LEDs a ele. Usando algumas ideias tanto da Luz do Extrusor quanto do duto duplo do Chris, eu criei um novo design que possui duto duplo e iluminacao LED. O duto requer um parafuso de cabeca cilindrica m3x16 e um parafuso de cabeca cilindrica m3x20. Um parafuso se conecta a placa do ventilador de resfriamento e o outro substitui o parafuso que conecta o carro ao bloco do extrusor. A fita LED e montada e dobrada na esquina para fazer a curva de 90 graus. Super cola e aplicada apos a fita LED ser montada com a adesao. A super cola e aplicada ao longo das bordas da fita LED e um acelerador e pulverizado para definir rapidamente a super cola. Voce pode pressionar rapidamente as areas da fita que nao estao niveladas com a base. Leva apenas alguns segundos para a cola secar apos pulverizar o acelerador. Da mesma forma, voce pode direcionar os fios de alimentacao LED para a borda do duto usando super cola com o acelerador. O duto deve ser impresso com suportes a partir da base, nenhum suporte interno e necessario, exceto que eu os usei nos buracos horizontais. Tambem sao necessarios suportes sob o retangulo de montagem do ventilador. Eu usei os suportes em um angulo de 45 graus com uma porcentagem de preenchimento de suporte de 40%, distancia de inflacao extra de 0,4 mm e 1 camada base de suporte. Eu usei filamento de policarbonato. Eu fiz uma versao com ABS, mas vi alguns efeitos da alta temperatura, entao mudei para policarbonato, impresso a 240°C. Eu usei uma fonte de 12V que tambem alimenta meu ventilador de caixa. Eu deveria ter sido um pouco mais cuidadoso com a colocacao da fita LED. Um dos LEDs acabou onde estava mais visivel, entao eu colei alguns pequenos pedacos de filamento ao lado do LED para bloquear a luz brilhante de angulos de visao normais. Isso poderia ser feito para todos os LEDs se a visualizacao da borda for um problema. Isso foi modelado com o Fusion 360 e fatiado com o Simplify3D. Altura da camada de 0,2 mm, 4 camadas solidas superiores e 3 inferiores com tres camadas de perimetro. Largura de extrusao de 0,4 mm Materiais necessarios: 1-parafuso de cabeca cilindrica m3x16 1-parafuso de cabeca cilindrica m3x20 Fita LED branca de 12V DC; eu usei Fonte de 12V Fios e conectores Super Cola Acelerador de super cola; eu usei Filamento de policarbonato; eu usei

Baixar
