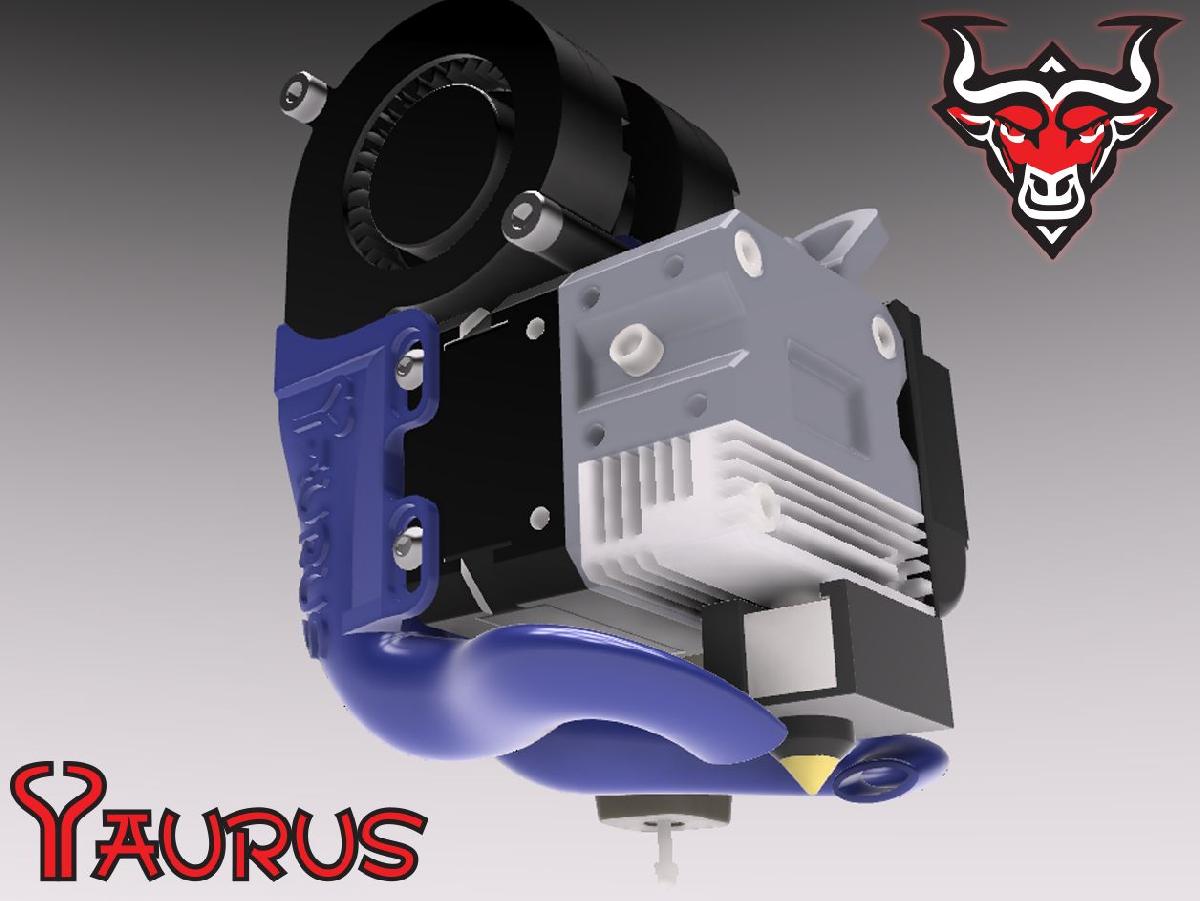

Duto de Resfriamento Taurus V4 para Extrusora Creality Sprite, Ventiladores Duplos 5015, Ender 3 S1/S1 Pro/S1 Plus (Estoque / Spider)

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duto de Resfriamento Taurus V4 para Extrusora Creality Sprite, Ventiladores Duplos 5015, Ender 3 S1/S1 Pro/S1 Plus (Estoque / Spider)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Duto de Resfriamento Taurus V4 para Extrusora Creality Sprite, Ventiladores Duplos 5015, Ender 3 S1/S1 Pro/S1 Plus (Estoque / Spider) foi projetado para Impressora 3D. V5 Final Release (movido para Printables)Isso pode soar um pouco estranho, mas esse design causou um impacto maior na comunidade do que eu jamais poderia imaginar. Em retrospecto, fiz muitos novos amigos, atuando tanto como consultores quanto como testadores, executando essa coisa em seus ritmos. Atraves de todas essas revisoes para torna-lo perfeito, so posso agradecer a todos por me apoiarem neste longo caminho para chegar la (quase 2 anos agora).Fiz tudo isso de graca ate agora, mas tive que pagar muito dinheiro pelos custos de licenciamento no F360 (V4) e no Solidworks (V5) para poder impulsionar o projeto parametrico da maneira que eu queria, a fim de obter o duto de resfriamento definitivo para a extrusora Sprite. O hardware de teste (uma pilha de 5015 e incontaveis rolos de PETG XT 3D Fila azul) tambem nao foi divertido de absorver, financeiramente.Se voce ainda esta lendo isso, ainda pode estar interessado no V5 Lancamento final do duto. Por causa do exposto, decidimos consolidar os arquivos e hospedar o modelo basico em apenas um lugar, que agora e Printables.Por favor, va la a partir daqui (verifique se ha palavras-chave como Taurus Cooling Duct), tudo mostrado abaixo e informacao antiga.https://www.printables.com/model/511962Atualizacao V5Esta versao sofreu um atraso inesperado, devido a alguns recursos de design que queriamos fazer e que o ambiente 3D de design atual nao era capaz de lidar (Fusion 360). Enquanto convertemos tudo em um novo software de design, o V4 ainda e uma opcao muito boa para experimentar. O foco do V5 e principalmente cosmetico / mecanico e design interno, voce nao precisa esperar por isso, use o V4 por enquanto.Este e um remix do projeto do duto K3D por Sorkin, que ja era um otimo projeto na epoca. Eu queria otimizar ainda mais o fluxo de ar e consertar algumas coisas que os outros reclamaram, e lutei comigo mesmo.Estamos na versao 4.0 agora, porque pessoas ao redor do mundo inteiro / de muitos paises diferentes comecaram a contribuir, experimentaram isso e me forneceram feedback que continua fazendo com que essa coisa funcione cada vez melhor a cada novo lancamento. Cada comentario, ideia e solicitacao de melhoria foi avaliado e transformado nesta versao de alguma forma. De uma maneira estranha, e aqui que o design organico encontra a multidao, resultando em um design de duto de alto desempenho que produziu resultados muito consistentes e ate estabeleceu alguns novos recordes no mundo da impressao 3D FDM.Chamamos esse duto de "Touro" porque, ao olhar de cima, a forma se parece com os chifres de um Touro / Touro, emparelhado com uma enorme saida de ar. Depois de varias iteracoes do modelo, as unicas coisas que restam do original sao as orelhas de montagem e os suportes do ventilador, o resto e de meu proprio projeto, com a ajuda de muitos colaboradores (veja os creditos).Nao sou engenheiro de design de fluidos computacional por profissao (CFD), mas aprendi muito ao longo dos anos. Um bom exemplo e o que a agua faz, enquanto flui atraves de canos ou desce um riacho na montanha. A medida que voce aumenta a pressao, a dinamica muda e nao e diferente do ar e do resfriamento. As moleculas de ar tem apenas uma massa menor, mas a mesma dinamica se aplica - acho que todo engenheiro CFD real concordaria com isso. A dinamica de fluidos computacional ainda e uma ciencia muito superficial e nao importa como voce a simule e quais algoritmos sejam escolhidos para a simulacao, ela vai te morder na bunda em algum lugar em termos de turbulencia, uma vez que uma curva fechada esteja envolvida. Minha abordagem era apenas fazer o que fazia mais sentido: Zero Turbulence, zero voltas, sem bordas no volume interno.Este e o resultado da minha busca para encontrar o caminho ideal dos ventiladores ate a peca para atingir a maior pressao possivel nas saidas do bico de resfriamento. Na verdade, recebi muitas criticas sobre essa abordagem, ate mesmo do designer original e pensei muitas vezes que poderia estar no caminho errado, mas os bons resultados e o feedback positivo falam por si.Se voce esta interessado na ciencia CFD e isso nao e novidade, aqui esta o motivo pelo qual fiz isso dessa maneira:O objetivo era tornar o fluxo de ar o mais "laminar" possivel, ao mesmo tempo em que aumentava a pressao fazendo isso:Minha abordagem era manter uma reducao fluida/linear na secao transversal no volume interno, Do topo, ate o final do negocio, totalmente organico sem curvas angulares e acentuadas envolvidas (causando turbulencia e mais contrapressao como resultado). A reducao linear na secao transversal faz com que a pressao se acumule, transformando a saida do ventilador em um jato de ar de alta velocidade, que agora podemos controlar e "atirar" diretamente no centro do cordao de filamento recem-extrudado. Isso fornece resfriamento de alta eficiencia no angulo ideal, ao mesmo tempo em que apenas reduz o bico com os dois jatos direcionados com precisao. Resfriar a ponta do bico em si e obviamente uma coisa ruim de se fazer e queremos evitar isso.Eu tenho outra teoria sobre por que isso funciona tao bem. Voce ja se perguntou por que as bolas de golfe tem essas covinhas? Procure ou clique aqui: https://www.youtube.com/watch?v=fcjaxC-e8oYAcredito que as ondulacoes da impressao estao criando essa camada limite teorica, reduzindo o atrito e a contrapressao por acidente, ajudando o fluxo laminar e permitindo um melhor transporte do ar do ventilador para o bico. Qualquer tipo de turbulencia por uma borda no volume interno faria com que esse efeito diminuisse.Outra grande intencao do projeto foi a visibilidade do bico da extrusora, que este projeto resolve bem. Caramba, podemos muito bem colocar uma camera em miniatura para andar nela agora! :-)Este mod e verificado para ser compativel com:Ender3 S1Ender3 S1 ProEnder 3 S1 PlusA partir da versao 4.0, este duto e compativel com:Spider Hot End Mod (3,5 mm mais baixo, use o STL fornecido, nao o padrao)Este mod NAO e (ainda) compativel com:Volcano Hot End(Estou trabalhando em algo com fabricantes individuais para tornar isso possivel, embora eu nao tenha como testar a configuracao do vulcao)Atualizacao (24/06/2023): Versao de manutencao V4.01 (pequeno problema corrigido)Atualizacao (21/06/2023): Acabamos de lancar a V4 para os hot ends spider e padrao/estoque.Esta versao tem muitas mudancas, que se originaram de testes em varios paises ao redor do mundo e um feedback incrivel que recebi de varios fabricantes da comunidade. Os antigos STLs foram removidos e o V4 agora e lancado oficialmente. Voce pode saber mais sobre o que foi alterado na secao de historico de atualizacoes abaixo.Atualizacao (06/03/2023): A versao Spider esta quase completa (atualmente em teste)A versao Volcano esta comecando a surgir.Atualizacao (06/11/2023): A versao Spider esta pronta para testes alfa. Nome do arquivo: Taurus-Sprite-Duct.V3.3-Spider-Alpha-IV.stlHavera mais recursos chegando para este design, pois esta e apenas a primeira versao de trabalho.O roteamento dos tubos do duto e projetado especificamente para que haja espaco para a nova sonda Beacon Eddy: https://beacon3d.com/ Esta versao simplesmente nao tem as saliencias de montagem ainda, minha sonda ainda nao chegou, entao nao pude testar se isso funcionaria.O PETG XT 3D Fila Benchy mostrado nas fotos foi impresso em 23 minutos sem otimizar muito, eu apenas aumentei a velocidade da minha impressora para 330% (perfil Cura de base pessoal @ 100 mm / s em um Sonic Pad) e a qualidade foi incrivel (sem amarrar, wisping, etc.)Por favor, nao fique muito animado, este duto nao e uma bala magica para corrigir todos os problemas de impressao 3D que voce possa ter, ele aborda coisas muito especificas nas areas de resfriamento e visibilidade que eu queria melhorar. Voce ja deve ter um fluxo de trabalho bem ajustado (incluindo fatiador e mecanico) para ver qualquer coisa mudar para melhor usando este mod. Aproveite, espero que isso seja tao divertido para voce quanto eu tive projetando e brincando com ele. Feedback do MacE gratis, entao, por favor, por favor - por favor, reserve um tempo para me fornecer feedback em troca. :-) Voce pode fazer isso simplesmente postando um "Make" e contando sua historia, como voce o imprimiu e qual foi sua experiencia em usa-lo ate agora. Eu adoraria ouvir de voce, para que possamos melhorar ainda mais isso, "juntos". :-)Atualizar historicoVersoes estaveis atuais: Taurus_V4.01-Stock_Hot_End.stlTaurus_V4.01-Spider_Hot_End.stlTaurus_V4.0-Spacer_Washer.stlAcessorios beta atuais:Extrusora Visualizador Preto Sem Haste 0.2mm.stlExtrusora Visualizador Preto Com Haste 0.2mm.stlExtrusora Visualizador Vermelho 0.2mm.stlExtruder Visualizer Branco 0.2mm.stl27/06/2023 Versao 4.01 Minor Maintenance ReleaseO alongamento das ranhuras de montagem na ultima versao enfraqueceu um pouco os pontos de montagem, fez com que estes se deformassem se o parafuso fosse apertado demais e escorregassem pela ranhura (1 relatorio ate agora). Adicionado mais material ao redor das orelhas para evitar que isso aconteca.21/06/2023: Lancamento oficial da versao 4.0Esta versao herda todos os novos recursos da versao alfa do spider anterior e mais alguns. Aqui estao alguns destaques:A visibilidade do bico e muito melhor agora, espalhamos os dois tubos o mais afastados possivel.Relaxado um pouco a primeira volta dos tubos, agora fica mais plano na placa de impressao e imprime melhor sem suportes.Finalizamos uma mudanca em que os parafusos originais devem ser usados para montar este duto e o incluimos nesta versao.As saliencias de montagem foram alongadas, agora ha um ajuste adicional de 2 mm possivel na direcao para cima ou para baixo. Embora isso nao faca sentido em configuracoes de estoque, ajuda muitos fabricantes que executam hot ends personalizados. Novamente, o design e tal que a parte inferior dos dois bicos de jato fica exatamente 1 mm acima da ponta do bico da extrusora.Adicionado um espacador/arruela stl que voce pode imprimir. Alguns perderam seus parafusos originais e usaram parafusos sextavados metricos padrao, o que faz com que as saliencias de montagem se deformem. Para combater isso, incluimos um espacador/arruela especial que voce mesmo pode imprimir e inserir tres deles nas saliencias de montagem.Adicionado um logotipo com a letra "Touro" em ambos os lados do corpo, confirmado que pode ser impresso e pintado.Logotipo Taurus alterado na frente para letras "V4" em negrito.Adicionado um visualizador extrusor na forma de uma cabeca de touro, imprimivel em varias cores na mesma peca. As instrucoes de como conseguir isso estao a seguir em uma secao separada.11/06/2023: A versao spider esta pronta para teste alfa. Ha muitas mudancas nisso que retornarao ao design oficial em breve. Eu nao tinha como testar isso, entao, por favor, nao fique desapontado, imprimindo e testando isso. Por favor, forneca comentarios.Ele visa um bico extrusor de aranha virtual 3,5 mm mais baixo do que o primeiro lancamento de extremidade quente de estoque, tem a mesma geometria de antes, apenas mais baixo.Os tubos foram "separados" ainda mais, para abracar um pouco mais o BLT, proporcionando ainda mais campo de visao, que parecia muito legal na verdade.O problema com os artefatos estranhos na transicao da geometria do leque para o organico foi encontrado. Agora esta 100% suave.O angulo de ataque dos jatos foi alterado de 18,5 para 18 graus. Descobrimos que era cerca de 0,5 mm muito baixo para o resfriamento ideal do filamento que sai do bico da extrusora. Adicionado um logotipo Taurus na frente.28/05/2023 Roteiro: Ninguem relatou isso ainda, mas uma impressao deste componente sem suportes no material PETG recomendado tende a "vazar" ar atraves das camadas. Este problema e predominante na area onde faz uma curva fechada. O problema e amplificado ao imprimi-lo sem suportes e faz com que vaze ainda mais. Para combater isso, a proxima versao tera uma espessura de parede um pouco maior para os caminhos tubulares e espero que isso sele esses vazamentos. Esta tambem pode ser uma oportunidade de construir um pequeno reforco de suporte embutido no modelo para orientar melhor a impressora e adicionar mais adesao durante o processo de impressao.27/05/2023: Public Castle Preview - V3.1.1-betaMuitos fabricantes ja relataram que o aumento do resfriamento que foi adicionado as suas impressoras no design inicial permitiu que eles imprimissem as versoes seguintes completamente sem suporte. Eu nao planejei isso e nao pude acreditar nisso no comeco e testei eu mesmo. Uau! Eu nao esperava que isso fizesse muita diferenca, mas quase todas as impressoes do fabricante tiveram um problema perto dos dois bicos de saida, com linhas caindo porque essa e uma saliencia horizontal no final da impressao. Encontrei uma maneira de consertar isso adicionando um reforco muito pequeno a 70 graus nas pontas dos bicos, voce mal pode ve-lo, mas impede que as extrusoes finais caiam, tornando-o completamente imprimivel sem suportes. Esta versao inclui todos os recursos da V3.1-beta 23/05/2023: Visualizacao do Castelo Publico - V3.1-beta Corrigido erro na documentacao: "3x parafusos M3x8" substituido por "3x parafusos M3x5". Isso veio dos documentos do Sorkin, eles sao muito longos. Voce pode usar M3x6, mas isso requer uma lavadora. Vamos consertar isso:Escaree os pontos de montagem com fenda para que os tres parafusos de montagem do ventilador original possam ser usados para montar este duto, sem necessidade de parafusos M3 extras! :-)Adicionados varios filetes para reduzir o peso.Reduziu mais peso removendo o material entre os pontos de montagem a direita.22/05/2023: Lancado V3 - Lancamento Publico InicialAproveite e forneca feedback, poste uma marca!

Baixar

O **Taurus V4 Cooling Duct** é um modelo 3D projetado para impressoras 3D, especialmente desenvolvido para a extrusora Creality Sprite, com foco em otimização do fluxo de ar e resfriamento em impressões 3D. Este projeto ganhou notoriedade na comunidade de impressão 3D, não apenas pelo seu desempenho, mas também pelo envolvimento da comunidade no processo de desenvolvimento, com feedback contínuo que ajudou a moldar diversas iterações do modelo.

### Principais Características do Duto:

1. **Design Otimizado**: O duto foi desenvolvido para garantir um fluxo de ar laminar e eficiente, minimizando a turbulência. O designer fez ajustes para criar uma redução fluida e linear na seção transversal, o que ajuda a aumentar a pressão e direcionar o ar de resfriamento de forma precisa sobre a peça em impressão.

2. **Compatibilidade**: Este duto é compatível com as impressoras Ender 3 S1, S1 Pro e S1 Plus, e desde a versão 4.0, também é adaptado para o Spider Hot End com uma modificação de altura específica.

3. **Experiência do Usuário**: O autor do modelo enfatiza a importância do feedback da comunidade, que foi fundamental para refinar o design. Isso não só resultou em melhorias técnicas, mas também fomentou conexões e colaborações entre usuários.

4. **Visibilidade Aprimorada do Bico**: O design permite melhor visibilidade do bico da extrusora, um recurso que pode ser útil se for desejada a instalação de uma câmera miniatura para monitoramento da impressão.

5. **Recursos Visuais**: Inclui um visualizador do extrusor na forma de uma cabeça de touro, permitindo a impressão em várias cores, o que adiciona um toque estético ao uso prático.

### Iterações e Atualizações:

O modelo já passou por várias versões (atualmente na V5), cada uma incorporando melhorias com base em testes e feedback. As atualizações incluem ajustes mecânicos, correções de problemas de montagem e melhorias de design, sempre com o objetivo de maximizar o desempenho do duto durante a impressão.

### Considerações Especiais:

- **Impressão e Materiais**: O uso de PETG é recomendado para a impressão do duto, e o modelo é projetado para ser impresso sem suportes, embora alguns problemas possam surgir com vazamentos de ar se não for utilizado o material adequado.

- **Feedback e Comunidade**: O autor faz um apelo para que usuários compartilhem suas experiências, ajudando assim a melhorar o design de forma colaborativa.

A configuração e o detalhamento do design do Taurus V4 Cooling Duct oferecem uma estratégia sólida para os entusiastas da impressão 3D que buscam melhorar a qualidade de suas impressões com uma ventilação eficiente e um design elegante. Para mais informações e downloads, os usuários podem acessar o modelo na plataforma Printables.
