Duto de resfriamento de peca de ventilador 5015 de alta performance para Ender 3 S1 e Ender 3 S1 Pro (baseado no Hero Me Gen7)

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duto de resfriamento de peca de ventilador 5015 de alta performance para Ender 3 S1 e Ender 3 S1 Pro (baseado no Hero Me Gen7)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

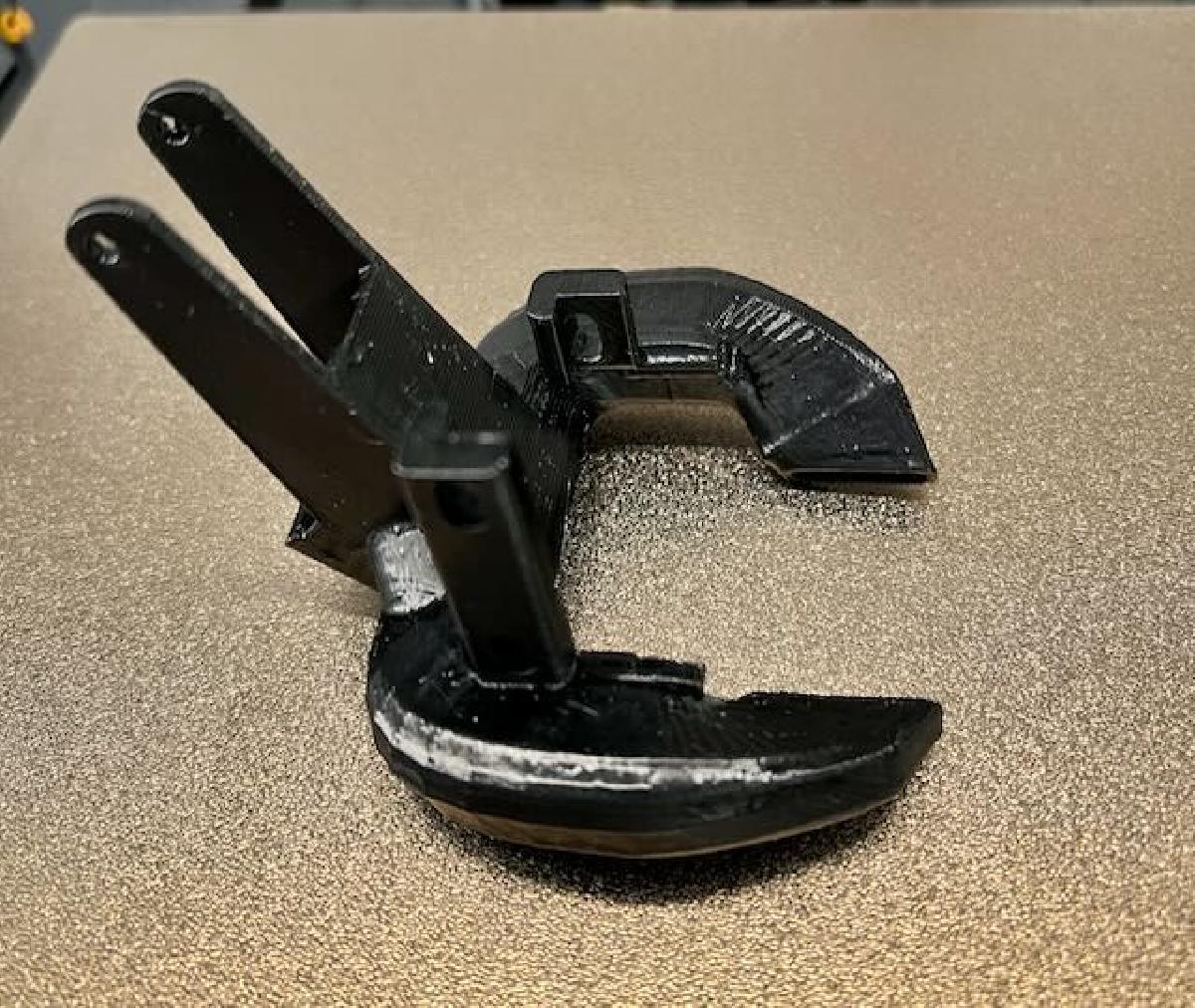

Duto de resfriamento de peca de ventilador 5015 de alta performance para Ender 3 S1 e Ender 3 S1 Pro (baseado no Hero Me Gen7) foi projetado para Impressora 3D. Um duto de resfriamento otimizado para uma Creality S1/Pro/Plus usando o extrusor Creality Sprite para maximizar o fluxo de ar e reduzir a pressao reversa no ventilador 5015. E uma remix do duto de ventilador unico 5015 da Hero Me Gen 7 para torna-lo compativel com uma Creality EnderS1 e S1 Pro. A maioria dos outros dutos Ender3 S1 e Pro direciona o ar para o lado direito do modulo CR Touch; no entanto, isso resulta em um canal de ar estreito, reduzindo a velocidade do ar e aumentando a pressao reversa no ventilador. Isso significa que uma velocidade de impressao reduzida e alcancavel devido ao material nao estar sendo resfriado rapidamente o suficiente. Ao realocar o CR Touch para a parte traseira do extrusor, dutos de ventilador muito maiores podem ser usados para maximizar o fluxo de ar ate o bico, reduzir a pressao reversa no ventilador e diminuir o ruido. Para usar este duto, voce tambem precisara imprimir um kit de compensacao zero para o CR Touch e seguir as instrucoes para definir sua nova localizacao de sondagem e malha. Por exemplo: https://cults3d.com/en/3d-model/tool/creality-ender-3-s1-pro-cr-touch-no-y-offset https://www.printables.com/model/257460-ender-3-s1-zero-offset-cr-touch-mount Este duto de ventilador e indispensavel se voce planeja usar Klipper com o S1/Pro/Plus para permitir um resfriamento de pecas melhorado e alcancar velocidades de impressao mais altas sem que a peca deforme devido ao calor excessivo. Alem disso, se voce estiver procurando uma configuracao mais silenciosa com as velocidades e configuracoes padrao. Configuracoes de Impressao: Oriente-o com o logotipo Hero-Me voltado para baixo. Imprima com suportes apenas na placa de montagem. Use 4-5 linhas de perimetro para aumentar a resistencia do objeto. Imprima com 30% de preenchimento e altura de camada de 0,2 mm. Material Necessario: Um ventilador 5015 (eu uso o Delta 5015 BFB0524HH pela sua alta performance). 3x Parafusos M3x8 e 3 arruelas (para distribuir uniformemente a pressao do parafuso nas ranhuras de montagem). 1x Parafuso M3x20 para o ventilador. Nenhuma arruela ou porca e necessaria, pois o parafuso se prende ao suporte de montagem do ventilador, mas se voce quiser prendero ventilador mais firmemente, use um parafuso um pouco mais longo e uma porca. 1x Conector plugue e fio micro eletrico feminino JST de 2 pinos de 1,25 mm para conectar o ventilador a placa. A placa do extrusor Creality tem a polaridade do ventilador invertida, entao certifique-se de soldar o fio do ventilador vermelho ao cabo preto do seu conector JST e o fio do ventilador preto ao cabo vermelho no conector JST. Um pouco de tubo termocontratil com diametro de 2,0 mm para isolar os cabos do ventilador. Material de impressao sugerido: Como as saidas do ventilador estao proximas ao bico, e altamente recomendavel imprimir usando PETG XT 3D Fila ou ASA/ABS ou filamentos de alta temperatura semelhantes. PLA 3D Fila funcionaria para um ajuste de teste, mas nao para uma configuracao a longo prazo devido ao risco de deformar o duto devido ao calor do bico.

Baixar

O modelo 3D denominado "Duto de resfriamento de peça de ventilador 5015 de alta performance para Ender 3 S1 e Ender 3 S1 Pro", na sua essência, é uma solução inovadora para otimizar o resfriamento de peças impressas em impressoras 3D Creality Ender 3 S1 e S1 Pro. Este duto é uma remix do design do Hero Me Gen 7, adaptado especificamente para maximizar a eficiência do sistema de resfriamento ao utilizar um ventilador 5015, garantindo que o fluxo de ar seja otimizado e a pressão de retorno do ventilador seja minimizada.

### Principais Características do Modelo:

1. **Eficiência do Fluxo de Ar**: Ao realocar o módulo CR Touch na parte traseira do extrusor, o duto permite um aumento significativo na área de passagem do ar. Isso contrasta com muitos designs que direcionam o ar para o lado, criando um canal estreito que reduz a velocidade do ar e eleva a pressão de retorno. Com isso, o resfriamento das peças impressas se torna mais eficaz, permitindo velocidades de impressão mais altas sem risco de deformação.

2. **Suporte a Configurações Klipper**: O duto é especialmente benéfico para aqueles que utilizam Klipper, um firmware que permite um controle mais preciso sobre as impressoras 3D. O bom resfriamento melhora a qualidade da impressão e possibilita uma operação mais silenciosa, essencial para ambientes de impressão mais confortáveis.

3. **Materiais de Impressão Sugeridos**: Para garantir a durabilidade do duto devido à proximidade com o bico aquecido, recomenda-se o uso de materiais como PETG, ASA ou ABS. O PLA, embora utilize mais frequentemente, não é indicado para uso a longo prazo em altas temperaturas, pois pode deformar.

4. **Instruções de Impressão**: O modelo deve ser impresso com o logotipo Hero-Me voltado para baixo, usando suportes apenas na base. Além disso, recomenda-se um perímetro mais robusto (4-5 linhas) e um preenchimento de 30% para assegurar resistência adequada.

5. **Componentes Necessários**: Para a montagem, além do duto impresso, serão necessários um ventilador 5015, parafusos, arruelas e um conector JST. As instruções detalhadas sobre a fiação do ventilador também são cruciais, uma vez que a polaridade deve ser invertida para a correta conexão à placa do extrusor.

### Considerações Finais:
Este duto de resfriamento representa uma solução prática e eficaz para quem busca melhorar o desempenho de impressão das Ender 3 S1 e S1 Pro. Sua concepção orientada para a maximização do fluxo de ar e a minimização da pressão de retorno oferece um upgrade significativo em relação a designs convencionais, prometendo resfriamento eficiente e qualidade de impressão superior. Portanto, para os entusiastas da impressão 3D que almejam resultados consistentes e precisos, este modelo constitui uma adição valiosa ao seu arsenal.
