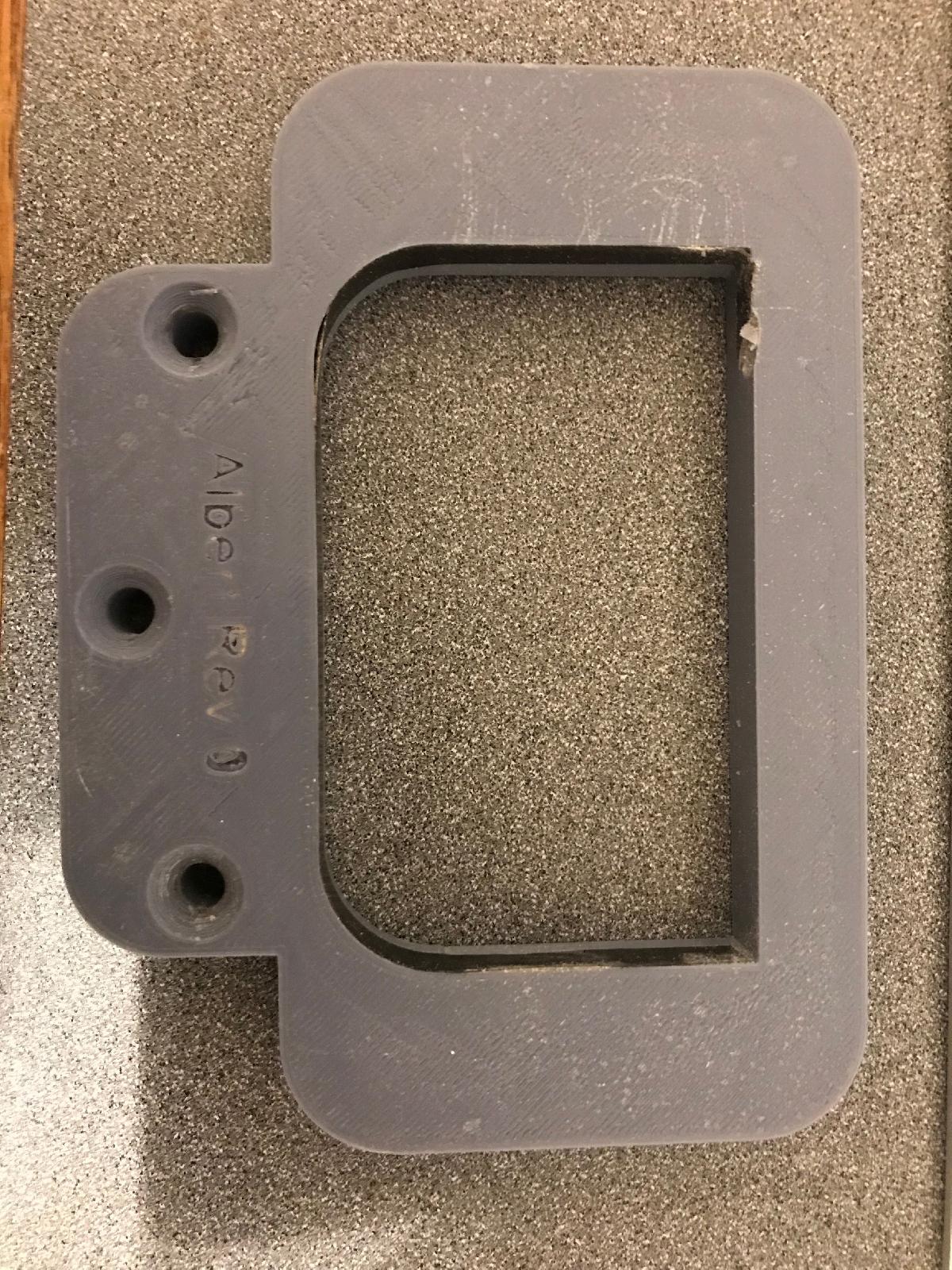

Duplicador de Dobradica de Porta

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Duplicador de Dobradica de Porta

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Duplicador de Dobradica de Porta foi projetado para Impressora 3D. Eu tenho substituido muitas portas internas de 1 3/8 em minha casa. Fazer os cortes para as dobradicas na localizacao correta e um pouco divertido, entao eu criei um gabarito para usar a porta antiga como um molde. Coloque as portas uma em cima da outra e alinhe-as. Prenda as portas juntas para que nao possam se mover. (o alinhamento e critico!) Anexe o gabarito ao corte da dobradica da porta antiga usando os furos dos parafusos da dobradica existentes. Eu uso parafusos de cabeca chata de 1 1/4. Entao, use uma fresadora com um guia de bucha padrao de 5/8 (mostrado nas imagens acima) e uma broca de 1/2. Eu ajusto a profundidade da fresadora para fazer um corte de 3/64, eu acho que isso funciona muito bem.
