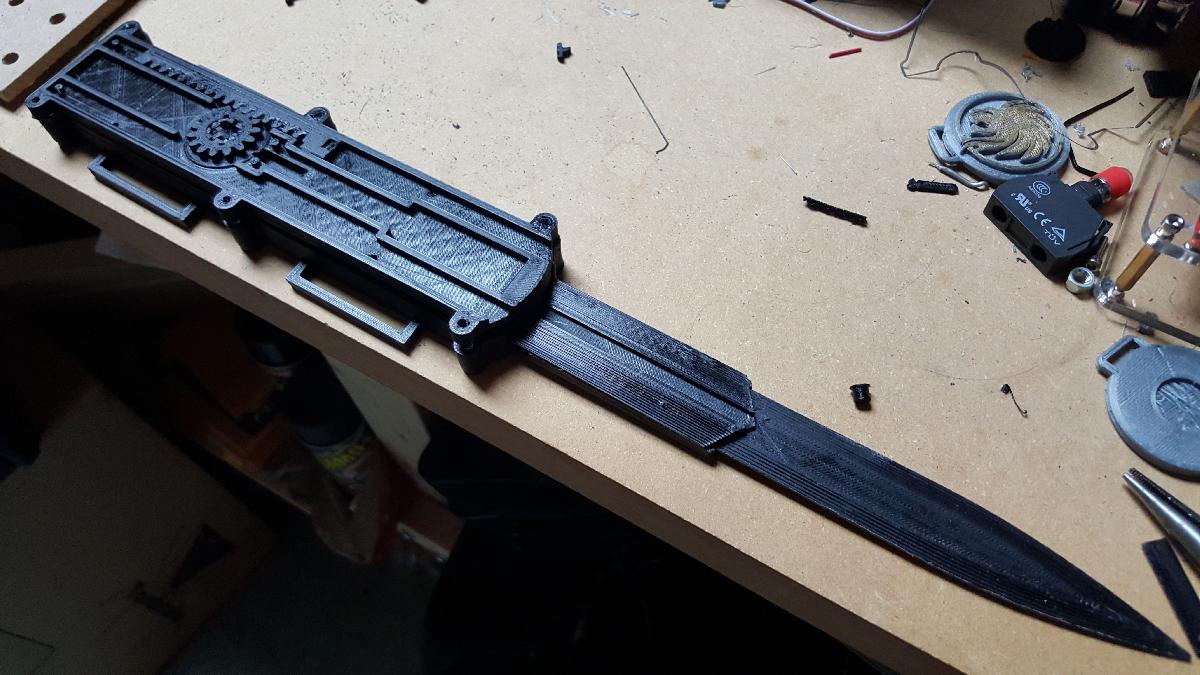

Dual Action OTF Hidden Blade (Estilo Assassino)

Fantasia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Dual Action OTF Hidden Blade (Estilo Assassino)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Dual Action OTF Hidden Blade (Estilo Assassino) foi projetado para Impressora 3D. Situação Atual Atualização 17/10/2017 Alguns de vocês perguntam se eu poderia adicionar um anel, então aqui o resultado... Fiz um anel estilo connor (templário). Tamanho do design é o tamanho do anel 10 (62), por isso não se esqueça de dimensioná-lo para suas necessidades (dedo) desfrutar! Atualização 9/4/2017 OI assim seguindo comentários sobre questões ... Eu carreguei a parte fixa! -Outer Blade bottom: desculpe meu mal a última versão estava faltando o canal sob para o elástico, então eu re-up a versão correta ... -Corpo Principal: Eu re-up a última versão que eu imprimi e trabalho... já que algumas pessoas me mencionam algum defeito de malha... -Roda de catraca e engrenagem: Remova o gancho de elástico na roda (razão histórica) para que seja mais forte e fácil de imprimir. Também mudar o raio para mais espaço plano para a mola pla... -Optionnal Dual Side Inner Blade: Design de lâmina para ser impresso em sua borda (aba recomendada) para que você possa ser kick-ass em ambos os lados :) ... mas mais difícil de imprimir... Agradecimentos especiais ao BP94 e Toa_Firox pelos respectivos comentários construtivos! Atualização 24/01/2017 Acabei de re-carregar a placa de comutação fixa (curva de liberação mais curta), e removido a trava de catraca (foi substituída pela mola pla ... e funciona muito melhor) Atualização 04/01/2017 Feliz Ano Novo :)! ... Acabei de adicionar o novo design para a trava de catraca... atualmente em testes, mas parecem funcionar muito bem! desfrutar! Também adicionei uma versão da trava da lâmina sem furo... Algumas pessoas têm problema para imprimir o original, então eu adicionei uma versão sem o furo de pivô... (perfuração manual necessária)... mas se você pudesse você deve tentar evitar usá-los ... Normalmente, sobre uma impressora de bico stadard 0.4, essas travas imprimem bem em 0,2 camada (0,1 recomendado). Atualização 28/11/2016 Depois do teste do meu fim de semana, concluí que meu carro de gancho duplo anterior era um projeto muito melhor... Então eu acabei de atualizar o STL ... (último projeto foi funcional ... mas eu fui forçado a adicionar uma gota de cola quente para garantir que o elástico fique no lugar.... este velho / novo design foi melhor e trabalhar sem qualquer ajuda ... Então isso é corrigido. Consegui montar um dispositivo de trabalho completo, foi necessário lixar... Agora começo a imprimir o projeto completo e começo a documentar a montagem... Atualização 2/11/2016 Ok, primeiro eu fiz um erro de cálculo de espessura sobre o último topo da lâmina externa que agora está resolvido. A trava de gancho duplo vence a gravidade facilmente! Na sua Face Gravidade! :D... meu problema estava relacionado ao atrito contra o bloco de parada frontal... Então eu modifiquei a lâmina para corrigir isso. A trava dupla da lâmina interna funciona bem... mas um pouco fraco, então eu consertei isso também... Corrigir problema de folga em torno do gancho na placa do interruptor (eu fui forçado a fazer um furo ao lado dele para encaixar a banda.... não é mais necessário) Eu projetei um novo carro de gancho duplo de placa de interruptor que é mais fácil de imprimir e mais forte por design, também estou pensando em aplicar o mesmo conceito sobre a placa de interruptor em si... poderia permitir um melhor ajuste de potência (não tenho certeza se é necessário... já que atualmente funciona muito bem) Também adicionei uma nova edição BETA de baixo atrito do corpo principal. iria testá-lo nos próximos dias... Log de alterações: Placa de comutação fixa. Novo carro da placa do interruptor. Mova a trilha do elástico na lâmina externa para que a trava da lâmina fique mais forte. Corrigir algum problema de tolerância entrante: Novo design de gancho de rack. Sistema de catraca mais fino e placa do meio mais fina. Furo para inserir porcas sextavadas na parte traseira para facilitar a montagem/desmontagem. olhar para levar este design um pouco menor... comprimento/largura/espessura Atualização2 2/11/2016 Novo design de gancho de rack Tolerância de trava de catraca fixa (ainda não testada) GRANDE ATUALIZAÇÃO Eu movi o elástico principal da nadadeira principal da placa inferior para a placa do meio, isso resolve a obstrução do elástico de vez em quando, agora é mais fácil de montar e me permite emagrecer o sistema em 2 mm :). Também fixei o canal para o elástico na lâmina (mais larga). Tolerância na lâmina, trinco, cremalheira e engrenagem como foi ajustado também. O único problema real que resta é a junção do elástico com a placa de interruptor + carruagem... atualmente ele funciona, mas requer cola para mantê-los no lugar ... e a parte do carro é difícil de imprimir de forma limpa. Estou no meu caminho para testar 2-3 opção: gancho em ambas as partes, sanduíche o elástico entre duas partes (carruagem dividida em duas partes finas) ... Se você tiver qualquer outra ideia, sinta-se livre para comentar :) Eu sei que eu poderia ajustar a parte da catraca para 2mm de espessura... E um provavelmente faria isso... assim que outro problema resolvido... Eu provavelmente seria capaz de levar o sistema completo sob 20mm de espessura (mas como eu gosto da lâmina como está, seria difícil passar por baixo disso...) :) Atualização da versão beta do gancho Acabei de adicionar uma versão de gancho da placa de interruptor.... ainda não testado.... Atualização 27/10/2016 Finalmente eu encontrei a solução para o gancho de banda rebber da placa de comutação... e agora eu preciso encontrar um uso para o meu ~ 10 protótipo switchplate eu imprimi ... rsrs... Adicionar espaço para flipper na placa principal e tune flipper Atualização 27/10/2016 parte dois Acabei de adicionar uma versão de gancho duplo da placa de interruptor... com um gancho sua lebre para encontrar elástico forte o suficiente para vencer a gravidade, então gancho duplo está aqui :) * Atualização 29/10/2016 Minha luta contra a gravidade ** OK, então a placa de interruptor de gancho duplo anterior não estava funcionando muito bem... então aqui uma nova versão que deve corrigir esses problemas... O novo gancho duplo é projetado para usar um único elástico mais longo. Eu também modificar a lâmina (interna / externa) para limitar a resistência e tornar a trava da lâmina mais fácil de imprimir ... no meu caminho para imprimi-los e testá-los,,, espero dizer que sua gravidade do rosto :) Atualização 31/10/2016 Fixada a parede fina do sistema de gancho duplo... parecendo bom para resolver o problema da gravidade :)... se isso não resolvesse o caso, eu emagrecia um pouco a lâmina externa para limitar o peso da lâmina... Eu sei que usar a versão de gancho único com uma mola de metal funciona bem, mas meu plano é fazer a coisa completa sem qualquer parte especial... 1 clipe de papel e par de elástico.... esse é o meu plano :) Original Como eu tenho um excesso de elástico, eu estava procurando algo para completar meu vambrace medieval (My Other Designs). Eu não encontrei o que um estava procurando... (não tive tempo para ordem especial de mola específica, peça especial etc...) ESTE É UM TRABALHO EM ANDAMENTO!! Atualmente parece que alguma tolerância é muito pequena, então precisa de lixamento para fazer funcionar... também atualmente o pensamento resultante do sistema completo é um pouco grande no meu ponto de vista.... Eu uso elástico de ar menor da loja de dólar... mas parece que eles se desgastaram muito rápido quando usados para a extensão/retração da lâmina principal... por isso eu guardo-os para a trava da lâmina e Flipper .... mas atualmente estou retrabalhando o CAD para permitir o uso de algo mais forte para a lâmina Acabei de atualizar a placa de comutação e o :) de carro (atualmente o rack usa elástico padrão que faz bem o trabalho) A placa do interruptor e a trava do interruptor têm Change!! Agradecimentos especiais a InDeepPainReborn por seu impressionante how-to feito uma lâmina escondida em madeira... isso foi realmente útil e me ajudar a projetar o meu... Também estou trabalhando em outro sistema de trava para a lâmina principal...Agora trabalhando para emagrecer o modelo... Lâmina resultante olhar grande ... Pretendo terminar o projeto antes do Halloween :) Espero que gostem:) atualização!!! Acabei de atualizar alguma parte para adicionar alguma tolerância para limitar o lixamento necessário.... MEU BASTÃO!!! Um dos Stl atualizado (switchplate) estava faltando no trilho de 45deg em uma extremidade.... seu agora corrigido, desculpe a todos por isso...

Baixar

O modelo 3D chamado "Dual Action OTF Hidden Blade" (Estilo Assassino) foi projetado para ser impresso em uma impressora 3D e é um projeto em constante evolução, com várias atualizações e melhorias ao longo do tempo. O autor do arquivo buscou criar um mecanismo de lâmina oculta que funcionasse sem a necessidade de molas especiais ou peças específicas, utilizando elásticos de lojas comuns como fonte de energia para a extensão e retração da lâmina.

O design inclui várias partes como a lâmina externa e interna, o corpo principal, a roda de catraca e engrenagens, a placa de comutação e a trava da lâmina. O autor trabalhou com cuidado para ajustar as tolerâncias das peças e melhorar a funcionalidade do mecanismo, usando feedback construtivo de outros usuários para fazer correções e otimizações.

Além disso, o autor já adicionou versões opcionais de algumas partes, como uma trava da lâmina sem furo, uma placa de comutação com gancho duplo e um anel estilo templário. Essas adições foram feitas para oferecer mais possibilidades aos usuários e permitir uma maior personalização do modelo.

No entanto, vale lembrar que o projeto ainda é um trabalho em andamento, e pode ser necessário fazer ajustes ou lixar algumas peças após a impressão. O autor pretende continuar aprimorando o design e trabalhando em outras versões até que esteja completamente satisfeito com o resultado final.

Como sempre, é importante verificar as informações e atualizações fornecidas pelo autor antes de imprimir qualquer modelo 3D, para garantir que você tenha a versão mais recente e seja capaz de obter os melhores resultados possíveis com sua impressora 3D.
