Sobre o objeto 3D Drone quadricoptero com braco inclinado 330

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

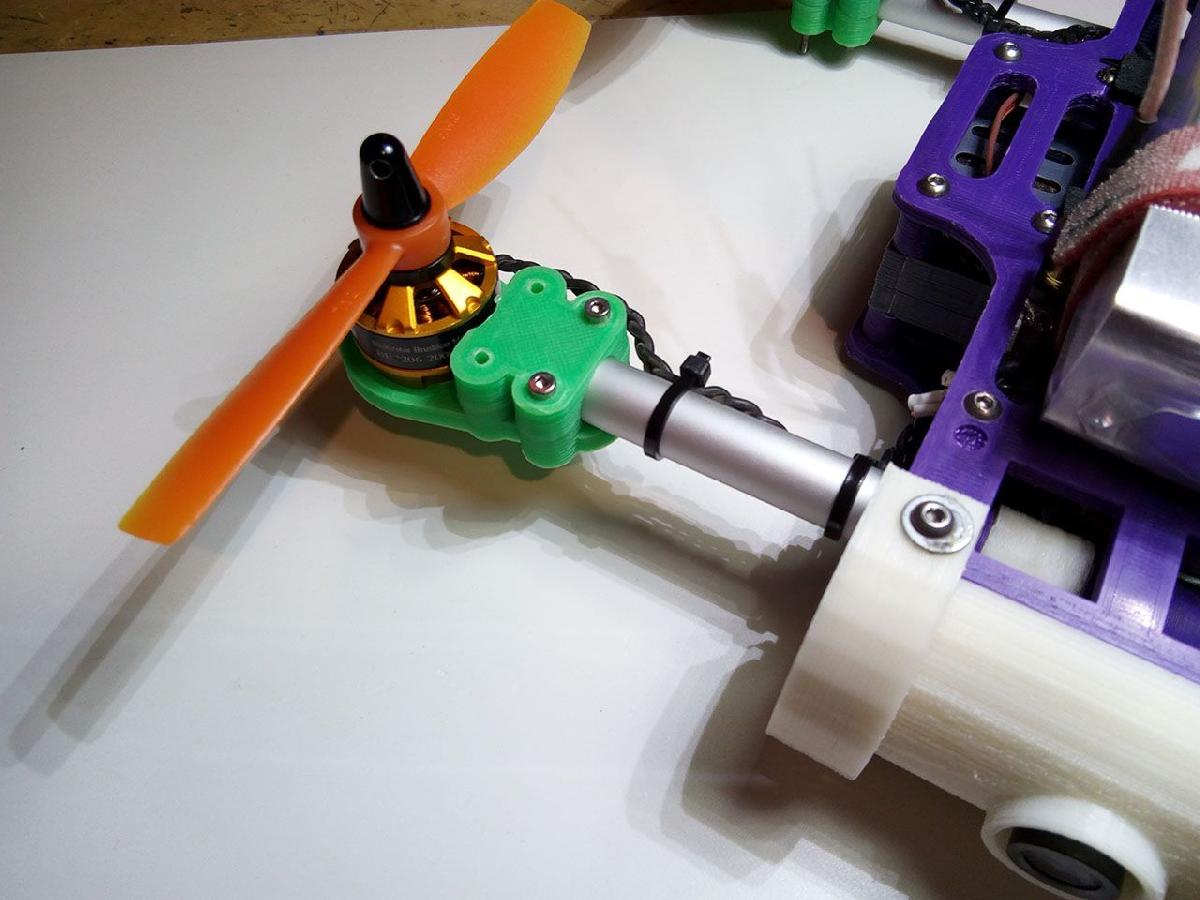

Drone quadricoptero com braco inclinado 330 foi projetado para Impressora 3D. Eu publico isso, mas nao e um projeto finalizado e nao vou trabalhar para termina-lo. Ao imprimir todas as partes e fazer alguns trabalhos de perfuracao, ele voa perfeitamente, mas na minha opiniao e um pouco grande e pesado e estou trabalhando em uma versao de braco inclinavel classe 220.Este e um video de teste de voo:https://www.youtube.com/watch?v=GFe7Fs5_32gAssim e como ele move os bracos:https://www.youtube.com/watch?v=WvURjdxvo6IEste e um video gravado com uma Mobius montada em voo com 330 de inclinacao:https://www.youtube.com/watch?v=rLdhbNzQaywLista completa de pecas para imprimir:2 unidades de placa principal2 unidades de braco para ligacao do servo1 unidade de caixa do servo1 unidade e meia de protecao da camera (protecao frontal e 2 unidades de junta)4 unidades de suporte de braco1 unidade de espacador de braco4 unidades de suporte de bracoVoce tambem precisa de alguns acessorios:4 rolamentos de esferas 18x12x4 mm. Eu uso este http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=7552212 unidades de espacador 35mm. Os usados em quadros micro como ZMR250. Eu uso esses: http://www.banggood.com/10PCS-M35-M320-M335-Inner-Thread-Round-Aluminum-Pillar-Spacer-Red-For-Multicopter-QAV250-PC-Board-p-1002052.htmlTubo de carbono ou aluminio 12 mm de diametro, o comprimento e o que voce quiser1 servo com engrenagens metalicas. Eu gosto rapido e com torque. Eu usei este: http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=19959Paradas de ligacao: http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=43160, varas de empurrar metalicas http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=63710 e parafusos m3x10
