Sobre o objeto 3D Drone FireFlo v2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

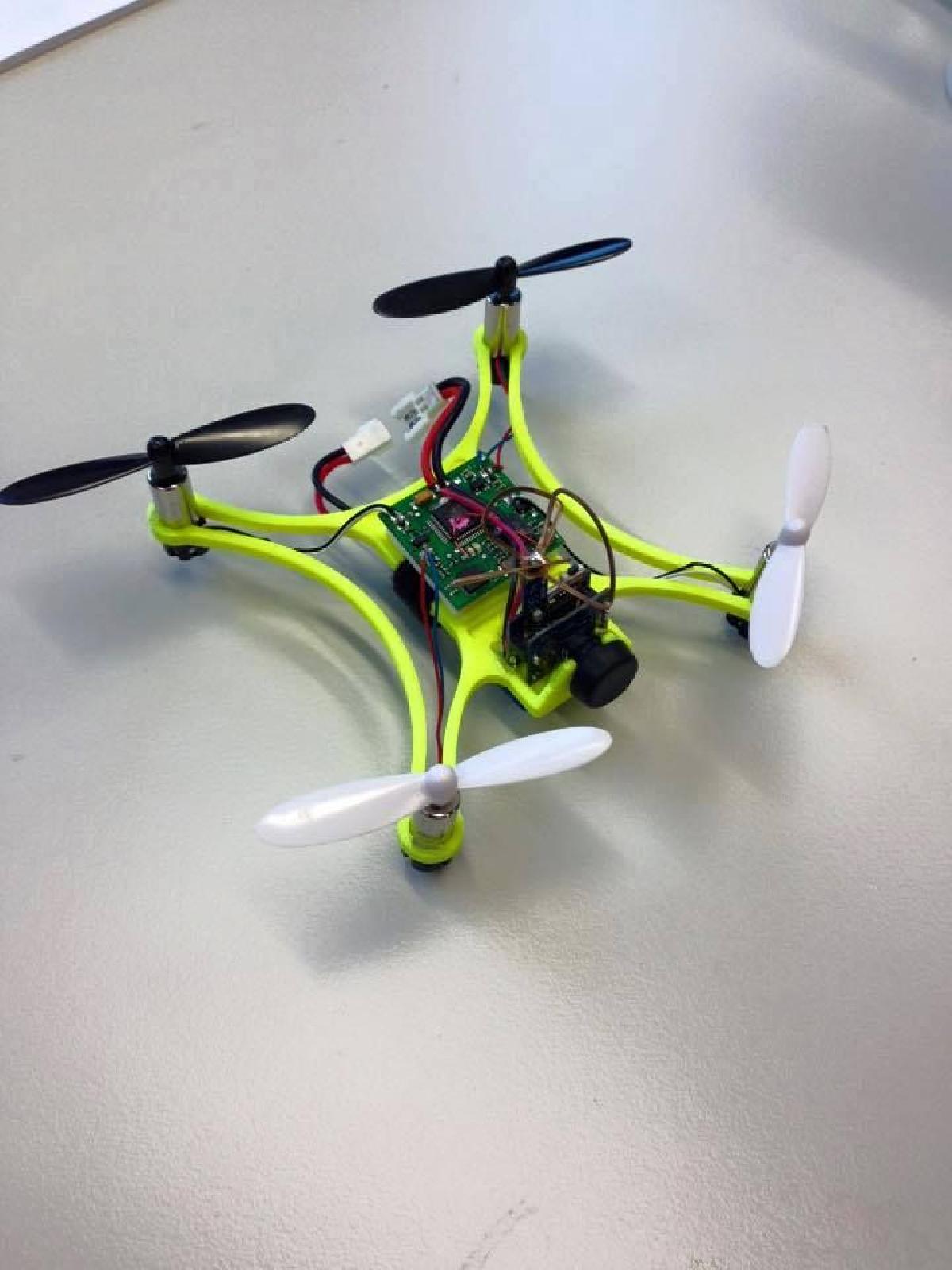

Drone FireFlo v2 foi projetado para Impressora 3D. Este e um remix da versao FireFly e uma estrutura alternativa para o Blade NanoQX (tambem FPV).Ele se adapta a camera NQX original ou a camera Micro Spektrum adicional.Esta disponivel para motores de 6mm, 7mm e 8,5mm.Voce pode dobrar o suporte da camera se aquece-lo um pouco, mas tenha cuidado.O tamanho da estrutura e de aproximadamente 110 mm na diagonal (m2m) e cerca de 9 x 9 cm em comprimento e largura.A estrutura pesa entre 6g e 7g.Exemplos de configuracoes que se encaixam e foram testadas:Suportes de motor:Os suportes de motor para esta estrutura podem ser encontrados aqui: https://www.thingiverse.com/thing:1133331Motores 6mm:micro-motor-warehouse.com: CL-0615-11, CL-0615-14NanoQx padraoMotores 7mm:micro-motor-warehouse.com: CL-0720-12, CL-0720-14Hubsan x4 H107L padraoMotores 8,5mm:micro-motor-warehouse.com: CL-0820-15, CL-0820-17 Edicao EscuraHubsan x4 H107D, H107C padraoControle de voo:(para um encaixe adequado, voce deve remover os plugs dos motores e soldar os motores diretamente na placa):Placa NanoQx (os MOSFETs precisam ser substituidos ao usar motores de 8,5mm)Placa NanoQx FPVMicroMWC (os MOSFETs precisam ser substituidos ao usar motores de 8,5mm)SciSky (nao testado por mim ainda, mas deve se encaixar)Camera e vTx:Camera FPV NanoQxCAMERA FPV Ultra Micro Spektrum SPMVA1100Feita em casa assim: http://flitetest.com/articles/diy-micro-5-8ghz-fpv(mas se voce conseguir fazer isso se encaixar, e mais como uma abelha do que uma vaga-lume ;) )Obtenha a Mochila de Abelha aqui: http://www.thingiverse.com/thing:1134205Rotores:Hubsan x4 padraoRevell Atomium padraoEnergia:Eu recomendo estes para uma duracao de voo de cerca de 5-7min dependendo do seu estilo e motores: 1s 3,7V 500mAhVelcro para prender(10mm)Se voce tiver perguntas, nao seja timido. :)

Baixar
