Sobre o objeto 3D Drive Direto Remoto
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

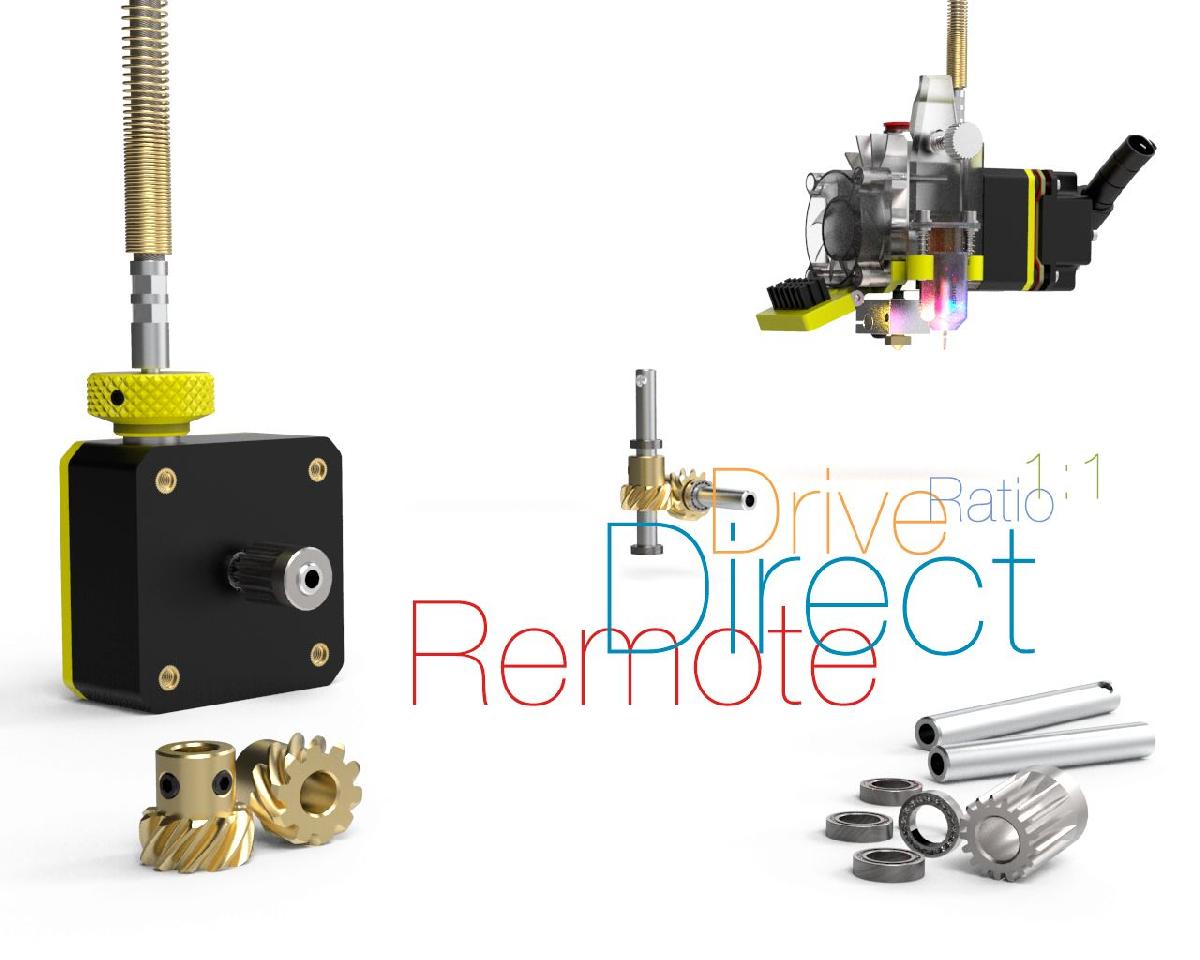

Drive Direto Remoto foi projetado para Impressora 3D. Esta transmissao pode ser usada com qualquer extrusora de alimentacao direta que tenha um motor NEMA 17 instalado. Modulo de engrenagem helicoidal 0.8M 10T, 45 graus, relacao de transmissao 1:1. Considerando a impressao com plastico ABS com 100% de preenchimento, o peso total de todo o dispositivo e componentes e de aproximadamente 35-40 gramas. Para comparacao: minha antiga extrusora estava em um motor de 365 gramas, e um segundo motor com o mesmo peso se movia ao longo do eixo. Nao consigo imaginar o que passou pela cabeca de um engenheiro ao criar este milagre. Apos tal atualizacao, o carro diminuira de peso em 700 ±10 gramas. A maioria das extrusoras modernas ja possui uma caixa de reducao embutida, entao era comum usar uma relacao de transmissao de 1:1. Para reduzir o peso, voce pode usar um tubo de aluminio com um diametro de 5 mm, seu peso e muito menor que um eixo feito de aco inoxidavel. A ponta do eixo flexivel tera que ser ligeiramente estreitada para um diametro de 3 mm. Recomendo imprimir o involucro com um bico de 02-03mm. Links das pecas abaixo: - Modulo 0.8M10T de engrenagem helicoidal - Rolamento MR85ZZ 5x8x2,5 mm - Tubo de aluminio OD 5mm ID 3mm - Porca de insercao M2-M3 - Porca de insercao ranhurada M2-M3 - Parafuso de ajuste - Eixo flexivel - Suporte em L Links para ferramentas utilizadas: - Ferramenta e laminas de desbarbacao NOGA - Conjunto de chaves de fenda hexagonais - Conjunto de brocas de parafuso de maquina - Mini esmerilhadeira sem fio - Polidores e abrasivos - Ferramentas manuais LAOA Minha nova maquina: Minha favoritos: Obrigado por cada dica ou doacao, isso significa um grande reconhecimento para mim e ajuda muito a continuar! Meu link de doacao: - https://www.paypal.me/perinski - https://yoomoney.ru/to/410011477865967?lang=en - https://ko-fi.com/perinski - BTC: bc1qplpzq36ghw84hty4nn2zzu4ps4sdh4th0v93j8 - ETH: 0xc766ebbeAa76aaf629788c8F99C33A8d80d48977 Minhas outras coisas:
