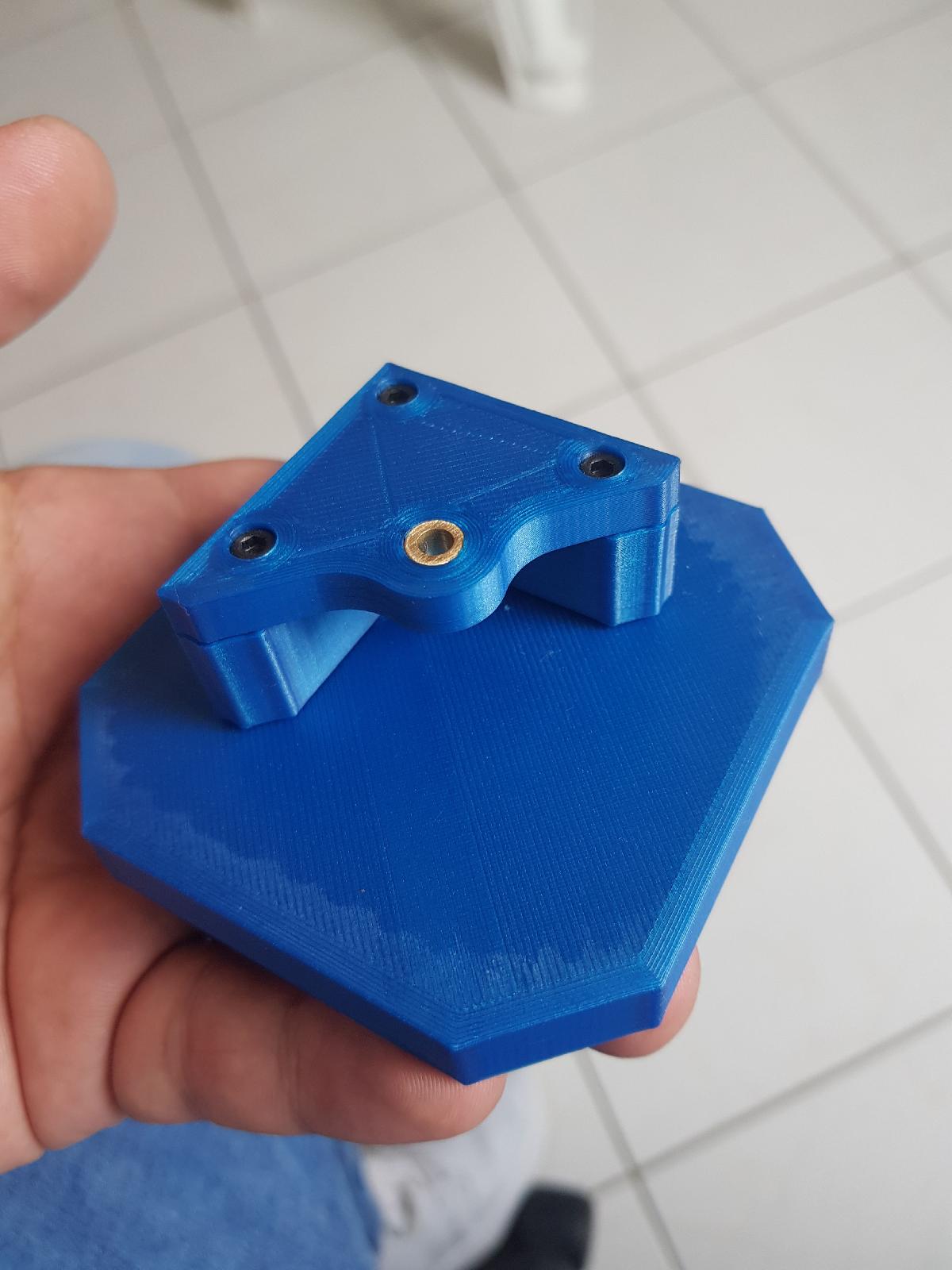

Sobre o objeto 3D Drilling template

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Drilling template foi projetado para Impressora 3D. Gabarito de furacao para dissipadores de calor.MATERIAIS:1 bucha de latao (4mm interno, 7mm externo, 6.5mm altura) guia de broca 3.5mm1 bucha de latao (6.5mm interno, 8mm externo, 6.5mm altura) guia de broca 6mm5 rebites roscados M3 de inox5 parafusos allen M3x15mm--NAO AQUECER OS ENXERTOS PARA INSERIR--o aquecimento vai causar a deformacao das paredes. os enxertos devem ser colocados sob pressao.Arquivos estao prontos para impressao em PLA 3D Fila e PETG XT 3D Fila. Para impressao em ABS deve aumentar a escala em 2%

Baixar

O modelo 3D denominado "Drilling Template" (gabarito de perfuração) é projetado para facilitar a perfuração precisa de dissipadores de calor, uma tarefa essencial em projetos que envolvem resfriamento de componentes eletrônicos. Este modelo é especialmente útil para entusiastas de DIY (faça você mesmo) e para profissionais que buscam soluções otimizadas em suas montagens.

### Materiais Necessários

Para a montagem do gabarito, você precisará dos seguintes componentes:

1. **Buchas de latão**:
- **Primeira bucha**:
- Diâmetro interno: 4 mm
- Diâmetro externo: 7 mm
- Altura: 6.5 mm
- Utilizada como guia para broca de 3.5 mm
- **Segunda bucha**:
- Diâmetro interno: 6.5 mm
- Diâmetro externo: 8 mm
- Altura: 6.5 mm
- Utilizada como guia para broca de 6 mm

2. **Rebites rosqueados**:
- 5 unidades de M3 em inox

3. **Parafusos**:
- 5 unidades de Allen M3x15 mm

### Instruções de Montagem

- **Importante**: Não aqueça os enxertos (buchas) ao inseri-los no gabarito. O aquecimento pode causar deformação nas paredes do modelo impresso, comprometendo sua integridade e desempenho. Os enxertos devem ser instalados sob pressão para garantir um encaixe apropriado e seguro.

### Compatibilidade de Impressão

O modelo está pronto para impressão em diferentes materiais:
- **PLA e PETG**: Ideal para a maioria das impressões, oferecendo um bom equilíbrio entre facilidade de impressão e resistência.
- **ABS**: Caso opte por imprimir em ABS, recomenda-se aumentar a escala do modelo em 2% para compensar a contração que ocorre após o resfriamento, garantindo assim que todas as partes se encaixem corretamente.

### Considerações Finais

Este gabarito é uma peça inovadora e prática, que pode facilitar a vida de quem trabalha com dissipadores de calor, garantindo furos precisos e alinhados. Com as instruções certas e os materiais adequados, é possível criar uma ferramenta que não apenas melhora a eficiência de montagem, mas também aumenta a durabilidade e a eficácia dos sistemas de resfriamento.
