Doble extrusor para montagem em Bowden com um so motor.

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Doble extrusor para montagem em Bowden com um so motor.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

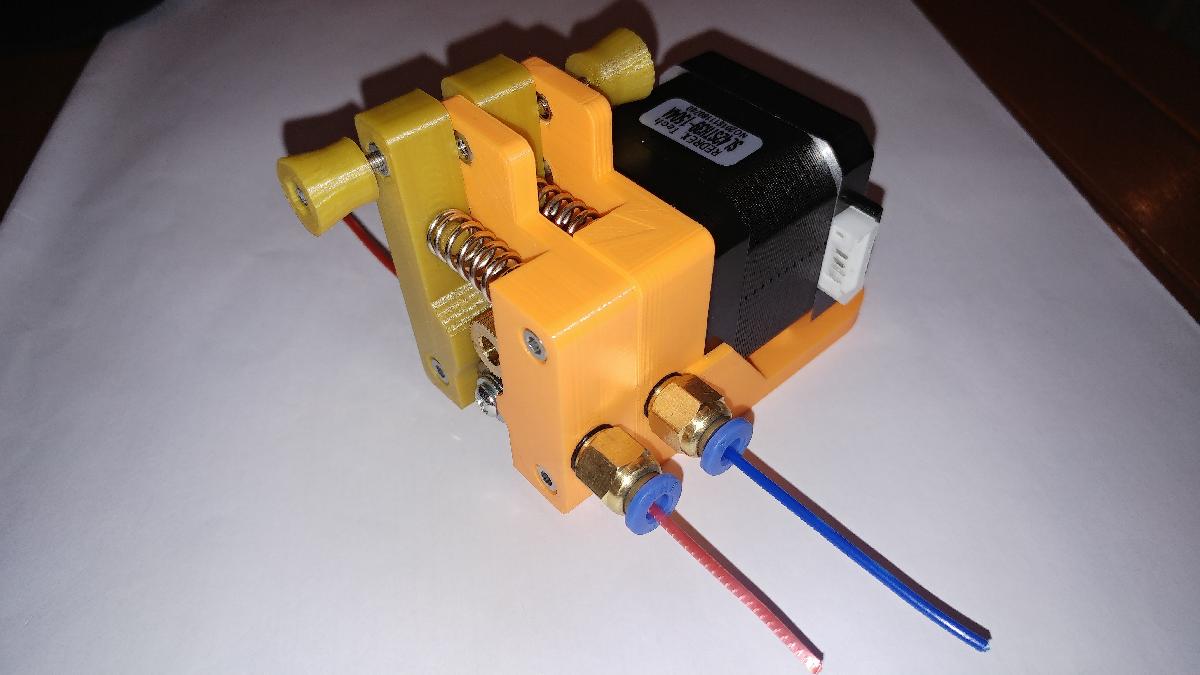

Doble extrusor para montagem em Bowden com um so motor. foi projetado para Impressora 3D. Extrusor Duplo para montagem em Bowden com apenas um motor. A ideia original deste design e poder realizar facilmente e de forma manual a troca de filamento, seja pausando a impressora e fazendo a troca ou talvez utilizando o Cura para pausar em uma altura de camada ou distancia determinada. A ideia e usar um Hotend do tipo E3D Cyclops & Chimera que tem 2 entradas de filamento e apenas uma saida, sem fazer, a principio, nenhuma modificacao no firmware da impressora.1- Foi realizado um primeiro design do extrusor duplo que pode ser montado simplesmente em um motor de qualquer impressora, mas carece de suporte. O design e composto por 4 pecas que sao os dois extrusores, um inferior e outro superior, com um mecanismo de encaixe para realizar a troca de cor. Ja que um dos modelos de Hotend Cyclops nao permite trabalhar misturando as duas cores ao mesmo tempo.(Os suportes inferiores e superiores do extrusor sao um pouco diferentes, entao e necessario imprimir as quatro pecas que formam o extrusor mais 2 pequenas que fazem de encaixe)2- Foi realizado um design exclusivo para a impressora Anet A8, no qual a parte fixa do extrusor inferior ja serve como suporte; este foi projetado para ser montado na parte superior esquerda da impressora (tem saida de filamento horizontal).3 - Tambem foi criado outro suporte para a Anet A8, localizado no mesmo lugar, mas com saida de filamento vertical (para baixo).MONTAGEM:Foram adicionadas fotos mais ou menos organizadas para que voces possam realizar a montagem facilmente. O segredo deste simples design esta na montagem de 2 engrenagens de tracao no mesmo motor, como se pode ver em algumas das fotos.A montagem das porcas e a pressao (o espaco e exatamente do tamanho de uma porca metrica 3 e algumas de metrica 4; voces tambem podem dar um pouco mais de consistencia com algum tipo de cola tipo loctite. Eu usei um torno de trabalho para coloca-las suavemente)Nao esquecer de colocar uma arruela de metrica 3 entre a peca movel do extrusor de baixo e a parte fixa do extrusor superior para que este funcione suavemente e com menos atrito.A peca que faz o encaixe dos extrusores foi projetada para receber uma porca em seu interior e um parafuso de cabeca hexagonal (para que nao gire). Tambem, nas partes fixas, coloquei uma porca com freio (que tem uma parte de teflon) para evitar que as vibracoes a soltem.Em uma das primeiras fotos e possivel observar mais ou menos o material necessario para a realizacao do extrusor.A parte fixa dos dois extrusores e facilmente diferenciavel, ja que a parte superior tem o espaco para esconder as cabecas dos parafusos.A parte movel do extrusor, a peca que fica na parte de cima (do segundo extrusor), possui duas porcas embutidas de ambos os lados da peca.Adicionarei o suporte para o Hotend Cyclops em breve em outro post; ainda estou testando o design para este hotend para a Anet A8 (deixarei o link aqui):https://www.thingiverse.com/thing:3374746Tenham em mente que esta e uma primeira versao em testes; talvez algo se modifique no hotend, por exemplo, para poder regular a tensao das molas... etc. Ainda mal tive tempo de testa-lo,O funcionamento vai dependerse de fato o Hotend Cyclops trabalha corretamente. Eu mal acabei de montar uma versao chinesa dele (20 euros) e so imprimi um Marvin com ele (o resultado nao e muito bom). Se voces comprarem a versao chinesa, antes de monta-la (de teflon a todas as roscas ou vazara plastico por todos os poros... haha). Bem, se voces gostarem do design, comentem.Nota: Recomendo imprimir as pecas com uma boa resolucao 0,1 e um preenchimento de 100% para ter uma boa consistencia, ja que as tolerancias mudam um pouco ao mudar de resolucao; tambem acontece, evidentemente, se usamos outro material diferente do PLA 3D Fila. E nada mais, irei atualizando um pouco em breve...ATUALIZACAO:Foram adicionados 5 novos arquivos (o unico que nao foi modificado e a peca que se usa para o encaixe).Esses novos arquivos tem a frente a coletanea "NEW ....", enquanto deixarei os anteriores por um tempo....E possivel ver nas ultimas fotos como fica o extrusor (fotos da parte movel modificada e montada na Anet A8).As modificacoes na parte movel dos dois extrusores sao:1- Foi dado mais grosso a peca na direcao da mola (3mm)2- Foi adicionada uma parafuso para poder regular a pressao da mola (com 2 porcas M3) e uma porca de rebite (com rosca interna de M3).3- Na parte movel inferior, foi modificada a porca embutida que e utilizada para o encaixe (originalmente de metrica 3 por uma de metrica 4) para que o encaixe seja mais simples.4- Na parte fixa do extrusor 2 (superior), foi modificada a mesma coisa mencionada anteriormente (porca M3 por M4) e a posicao foi ligeiramente deslocada para que a pressao com o extrusor encaixado nao seja excessiva.5- Tambem a posicao foi deslocada no extrusor 1 (inferior).TESTES Dos 2 extrusores E3D Cyclops (versoes chinesas) que testei sem duvida a que funciona melhor e a que esta nas ultimas fotos (2 entradas e um unico barrel de saida para o termistor). Montado com o suporte "com anclagem diferente" publicado no link que se encontra mais acima.Aqui esta o link para o modelo recomendado (e diferente do que aparece nas primeiras fotos, modelo testado de termistor oficial)https://es.aliexpress.com/item/2-en-1-Cyclops-j-head-12-V-24-V-con-piezas-de-calefacci-n-oficiales/32926015473.html?spm=a2g0s.9042311.0.0.579163c0FMq7FxEu so imprimi um pequeno Marvin pausando manualmente a impressora em 4 cores e o resultado e bastante bom (pode-se ver nas ultimas fotos). Um cumprimento... ULTIMA ATUALIZACAO (26_02_2019)Foi adicionada uma ultima atualizacao, que se encontra em um unico arquivo compactado em ".zip" chamado "Ultima atualizacao 26_02_2019 (todos os arquivos).zip"; nela se encontram todos os arquivos .stl modificados e algumas imagens da atualizacao.Basicamente, na atualizacao foi modificado o design das pecas para torna-las mais ergonomicas (mais facil ao pressionar as partes moveis e mais facil o anclagem ao colocar um stop na parte movel). Foi adicionada em um .zip para nao sobrecarregar com tantos arquivos ".stl". E possivel ver um par de imagens desta atualizacao no final de todas as imagens, (depois de passar todas as imagens de arquivo de pecas "STL)"). Um cumprimento.

Baixar

O modelo 3D intitulado "Extrusor Duplo para montagem em Bowden com um só motor" representa uma solução inovadora para impressoras 3D que desejam incorporar a funcionalidade de extrusão dupla sem a necessidade de modificar o firmware da impressora. Este design é especialmente voltado para usuários que precisam trocar de filamento de forma manual ou automatizada, utilizando software como Cura para pausar a impressão em alturas específicas.

### Estrutura do Modelo
O design é composto por quatro peças principais:

1. **Extrusor Inferior e Superior:** Ambos têm um mecanismo de encaixe que permite a troca de cores, fundamental para o uso do Hotend E3D Cyclops, que possui duas entradas de filamento, mas uma única saída.
2. **Suportes Adicionais:** São incluídas pequenas peças para garantir a estabilidade e a montagem adequada do extrusor.

### Compatibilidade
O modelo foi adaptado especificamente para a impressora Anet A8, considerando duas opções de montagem:

1. **Saída Horizontal:** Um design que permite a saída do filamento na horizontal.
2. **Saída Vertical:** Outro design que direciona a saída de filamento para baixo, ambos montados na parte superior esquerda da impressora.

### Montagem
A montagem do extrusor é facilitada por um conjunto de instruções visuais, e os componentes precisam de algumas peças adicionais, como porcas e arruelas. O design utiliza duas engrenagens de tração no mesmo motor, otimizando a funcionalidade em impressoras compatíveis.

### Recomendações de Impressão
Para garantir a qualidade do extrusor, recomenda-se imprimir as peças com uma resolução de 0,1 mm e um preenchimento de 100%. O uso de materiais apropriados também é enfatizado, visto que a tolerância das peças pode variar.

### Atualizações e Testes
O modelo passou por várias atualizações, incluindo modificações para melhorar a ergonomia e a funcionalidade das partes móveis. Testes foram realizados com versões chinesas do Hotend E3D Cyclops, com resultados promissores ao imprimir pequenos objetos utilizando quatro cores.

### Conclusão
Este modelo oferece uma alternativa viável para usuários que buscam expandir suas capacidades de impressão 3D com a extrusão dupla, mantendo uma abordagem que não requer alterações complexas no firmware. Com instruções detalhadas e considerações sobre a montagem e impressão, ele representa um projeto acessível para entusiastas da impressão 3D.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
