DIY RC Street Racing Car: Projeto de sala de aula de uma semana

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D DIY RC Street Racing Car: Projeto de sala de aula de uma semana

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

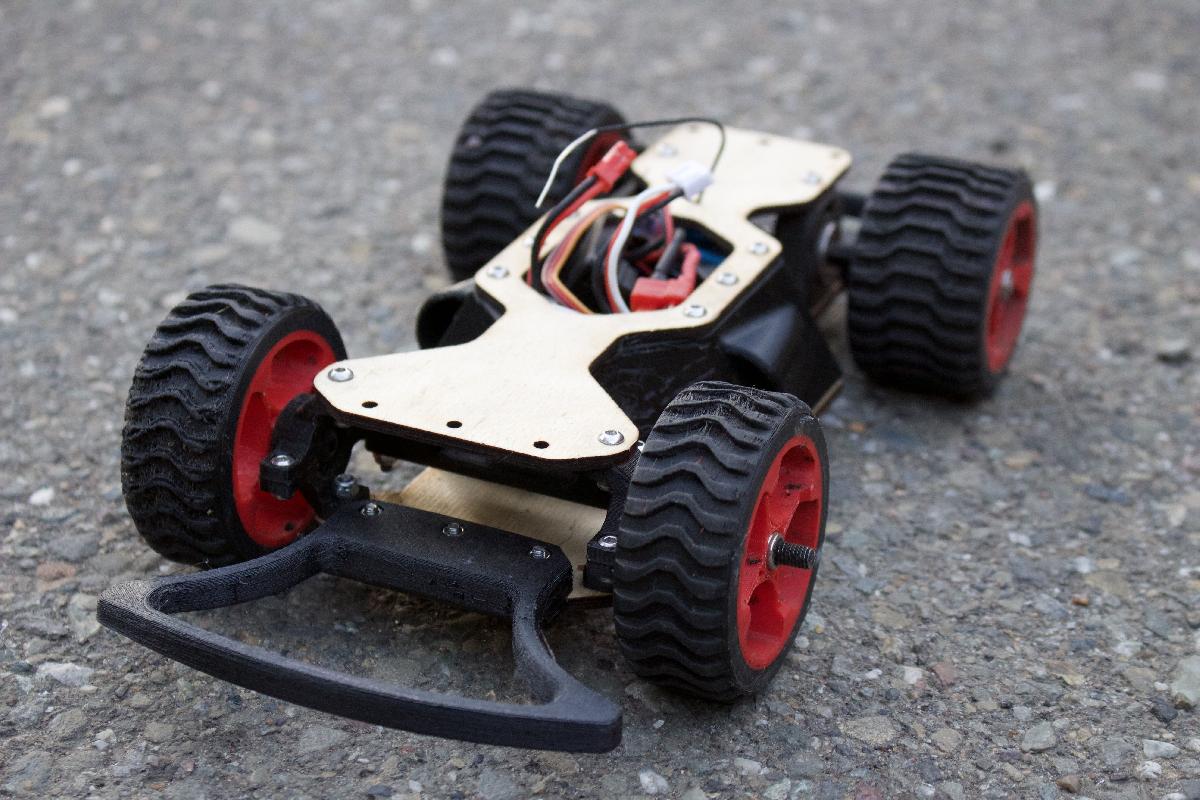

DIY RC Street Racing Car: Projeto de sala de aula de uma semana foi projetado para Impressora 3D. Designed with a lesson plan in mind, this is the ultimate one week project for any classroom or hobbyist. Though all the parts to get this car driving are included in this post, we've created Onshape CAD tutorials to teach YOU how to design most parts of this car as it was a key project of the Inventing Reality Summer 2017 summer program. If you're looking for even more Onshape and Tinkercad classroom tutorials, projects, and lessons, check out our Inventing Reality 2017 lesson folder.Regarding the car itself, it's SUPER FAST, durable, and fun to both build and drive. All parts of the frame can be completely 3D printed, even the tires and gear! Therefore, it's super easy to fix and modify since all parts can be made with the click of a button. It is known to be able to do the "super doughnut" meaning that it does doughnuts so intense that it spins at a 45 degree angle when it does them. Here's a short driving video.Check out our RC Street Racing Car V2 for some major upgradesNon 3D Printed Parts List:-2430 4500kv motor & 25a ESC-9g metal gear servo-GoolRC TG3 transmitter and receiver-MT30 connector-XT30 connector-16awg silicone wire (6" of each color)-850mah 2s LiPo-JST XH connector kit (1 3 pin connector)-14T 2mm pinion gear-M5x150 fully threaded bolt-M5x40 bolt-M5 nut-M5 lock nut-M3x8 bolt-M3x16 bolt-M3x14 bolt-M3x4x4 knurled nut-M3 press nut-M3 nut-M2.5x8 bolt-625 bearing-medium strength thread locker-high strength threadlocker-music wire (.047")Suggested Tools-Dewalt DWHTGR50 hot glue gun-11mm glue sticks-TS100 soldering iron-SN100C lead free solder (the best stuff)-T Handle Allen Keys-Heat shrink tubing3D Printed Parts (number of copies necessary for one car in listed () )-(1)Rear Axle Ruler: This part is simply a measurement device. Place it at the end of your M5x150mm rear axle bolt to measure how far to screw in your right rear wheel-(4)Rear Wheel Simple/Front Wheel Simple (PLA 3D Fila and TPU): these are the simple versions of the rear wheel. Instead of a complex tread pattern, they consist simply of rectangular flaps. These work surprisingly well as the tread flaps function like suspension which the car otherwise lacks. Note that all wheels need to be printed with TPU treads. For optimal results, print treads with ultraflexible Ninjaflex TPU. The center of the wheel should be printed in PLA 3D Fila for best results also. All wheels are mounted to their respective axles by two M5 nuts. A standard M5 nut should be installed on the inside of the wheel while a lock nut should be installed on the outside of the wheel. For the rear right wheel, add a dot of red loctite to both bolts to ensure it doesn't unscrew.-(2 of each set)Front Wheel Axle Mounts (sides 1 & 2): These mounts sandwich together to hold your front 625ZZ bearings to hold your front M5x40 bolts. You want to print these in the strongest material possible at 100% infill and at least 3 shells as they take most of the shock from bumps. Printing them in solid PLA will do just fine though.-(2)5mm Flange Spacer: Sandwich these on either side of your 3D printed rear axle drive gear ensure it stays straight and doesn't move. Make sure that the flanged part faces toward the gear!-(1)15mm Spacer: Install this spacer on the left side of your car's rear axle to space the left wheel from the body.-(1)9g Servo Mount: This simply bolts into the bottom of your frame and holds a 9g metal gear servo.-(1)Steering Rack: This connects to both sets of your motor mounts to allow your wheels to turn. Connect this rack to your servo arm with some thin music wire or a very stiff paper clip.-(2)ESC Mount: Mount these on either side of your ESC to keep it tightly locked down to your frame.-(1 of each)Right & Left Side Guard Air Intakes: These optional side pieces pop into the M3 bolt holes on your bottom plate and can then be fastened to the top plate with M3x8 bolts. These not only help contain all of your wires, but also keep all sorts of dirt and grime out. Also, the air intakes direct airflow onto the ESC heatsink and motor to keep them cool.-(1)2430 Motor Mount: As the name implies, this allows you to mount your 2430 motor with M2.5 bolts. Additionally, both of your rear axle bearings pop into the side of this mount to be held in place. It simply bolts down to your bottom plate to be installed.-(1 of each)Front & Rear Bumper: These bumpers will save you a lot of suffering and unnecessary printing. For optimal strength, print these bumpers in a very stiff TPU or nylon filament so that they flex a little bit but not too much. The front bumper is an essential piece for protecting your front steering mechanism which can break during a hard crash. These bumpers simply screw down to your bottom plate.-(1)Rear Drive Gear: This super simple 3D printed gear connects to your rear axle with a M5 nut. The gear should be printed in PLA with 100% infill and 3 shells for maximum strength. Surprisingly, this gear will last a very long time before finally wearing out! To install your gear, simply pound a M5 lock nut or regular nut into the gear with a mallet. Screw it onto the rear axle and fasten it with a dot of red loctite. We've included 6 different files for the rear drive gear to compensate for different printers and materials being used. We suggest you try printing the 79 tooth default gear first to see if it fits. If you end up stripping your 79 tooth rear drive gear, just keep trying our larger sizes in increments of 2 teeth to find the best fit for you.-(1)Base Plate: At the heart of your car, there's the base plate. We've included .STL and .SVG files so you 3D print, laser cut, water jet, or cnc your base plate in any material you want! For optimal results, laser cut it in some cheap 1/8" ply.-(1)Upper Plate: To hold everything together and make this car even stronger, there's the upper plate. This screws onto the top of your front wheel axle mounts and onto the top of the rear motor mount. The side air intakes also screw onto the top plate. Just like the top plate, we've included both STL and SVG files so it can be cut/printed out of just about any material you like.

Baixar

### DIY RC Street Racing Car: Um Projeto 3D para Impressão em Impressora 3D

O projeto "DIY RC Street Racing Car" representa uma combinação incrível de tecnologia, design e educação. Este projeto, perfeitamente adaptado para aulas e campeonatos de construção de modelos, é uma verdadeira oportunidade de mergulhar no mundo da impressão 3D e da robótica. Criado com um plano de aula em mente, esse carro de corrida remoto não é apenas um kit de montagem, mas sim uma experiência educativa que promove o aprendizado prático e o desenvolvimento de habilidades técnicas.

#### Descrição do Projeto

O "DIY RC Street Racing Car" foi concebido para ser construído em uma semana, ideal para estudantes e entusiastas. Através de tutoriais de CAD no Onshape, os usuários aprendem não só a montar o carro, mas também a projetar suas próprias partes. Isso se torna uma parte essencial do aprendizado, permitindo que os alunos entendam os princípios de design e engenharia de maneira prática e envolvente.

O carro, por suas características únicas, é rápido, durável e extremamente divertido tanto para construir quanto para dirigir. Uma das suas habilidades mais notáveis é a capacidade de realizar "super doughnuts", onde ele se inclina a 45 graus enquanto gira, o que traz uma dinâmica interessante à sua operação. Esta diversão com o carro é evidenciada em um vídeo de demonstração, destacando não apenas suas capacidades e manobras impressionantes, mas também o envolvimento do usuário.

#### Componentes e Materiais

Um dos grandes atrativos deste projeto é que todos os componentes da estrutura do carro podem ser totalmente impressos em 3D, incluindo pneus e engrenagens. Isso significa que qualquer parte danificada pode ser facilmente reproduzida a partir de um arquivo STL, tornando o carro bastante fácil de reparar e modificar.

**Lista de Partes Não Impressas em 3D:**
- Motor Brushless 4500kv
- Controlador ESC de 25a
- Servo de 9g
- Transmissor e receptor GoolRC TG3
- Conectores e fios diversos
- Baterias LiPo de 2s, entre outros.

**Sugestões de Ferramentas:**
- Cola quente
- Ferro de soldar
- Chaves Allen, entre outros.

Estas partes não impressas incluem elementos eletrônicos essenciais para o funcionamento do carro, como o motor, servo e controlador. Esta mistura de componentes destaca a interseção entre eletrônica e impressão 3D, um conceito fundamental na educação moderna em engenharia.

#### Partes Impressas em 3D

A impressão 3D oferece uma flexibilidade sem precedentes na criação de peças personalizadas. Abaixo está uma descrição detalhada das partes que precisam ser impressas:

1. **Roldana de Eixo Traseiro:** Serve como um dispositivo de medição.
2. **Rodas Simples (4 unidades):** Feitas com flaps retangulares que permitem um desempenho surpreendente ao simular suspensão.
3. **Montagens de Eixo Dianteiro (2 unidades):** A estrutura robusta que suporta os rolamentos nos eixos das rodas.
4. **Espaçadores:** Diversos espaçadores são utilizados para garantir o alinhamento correto das rodas e a resistência geral do carro.
5. **Suporte para Servo:** Permite fixar o servo na estrutura.
6. **Conexão da Caixa de Direção:** Essencial para o movimento da direção e manobrabilidade do carro.
7. **Bumpers Dianteiro e Traseiro:** Protegem componentes sensíveis durante colissões.
8. **Placa Base e Superior:** Formam a estrutura principal do carro, mantendo todos os componentes juntos.

Cada parte é projetada para maximizar resistência e funcionalidade, utilizando os melhores materiais de impressão possíveis. Por exemplo, as rodas são feitas com um filamento de TPU ultraflexível, enquanto o resto do corpo pode ser impresso em PLA. Essa combinação ajuda a garantir que o carro possa suportar as forças e impactos que encontrará durante as corridas.

#### Considerações para Impressão

Para imprimir as partes corretamente, é crucial levar em contas algumas recomendações:

- **Configurações de Impressão:** Cada peça deve ser impressa com as configurações adequadas de infill e número de camadas. Por exemplo, peças que devem suportar maior carga (como montagens de eixos) devem ser impressas com 100% de infill e várias camadas de parede.
- **Materiais Utilizados:** A escolha do material é fundamentais para assegurar as características desejadas de cada parte. Materiais rígidos como PLA são recomendados para partes estruturais, enquanto TPU é ideal para rodas e elementos que requerem flexibilidade.
- **Checagem das Tolerâncias:** Garanta que as tolerâncias de cada parte sejam checadas, visto que algumas partes precisam se encaixar diretamente, como as montagens de eixo. Isso garantirá que todos os componentes se encaixem perfeitamente durante a montagem.

#### A Importância da Educação Prática

Incorporar este tipo de projeto em um ambiente escolar não só incentiva o aprendizado de conceitos técnicos, mas também desenvolve habilidades de resolução de problemas e trabalho em equipe. Ao construir o carro, os alunos experimentam os desafios da engenharia e o prazer de criar algo físico a partir de um design digital.

#### Conclusão

O "DIY RC Street Racing Car" é mais do que um projeto divertido: é uma ferramenta educativa poderosa. Combinando a impressão 3D, eletrônica e aprendizado prático, ele traz à vida uma experiência única que pode ser compartilhada em uma sala de aula ou em competições de construção de modelos. Ao final deste projeto, cada aluno não só terá um carro de controle remoto exclusivo, mas também um conjunto robusto de habilidades e conhecimentos que podem ser aplicados em futuras empreitadas de engenharia e design.

Para aqueles prontos para um desafio, o "RC Street Racing Car V2" oferece upgrades e novas experiências, permitindo uma evolução contínua no aprendizado e na aplicação prática de conceitos de engenharia. A impressão 3D transformou a forma como nos aproximamos de protótipos e construção, tornando projetos como este não apenas possíveis, mas também acessíveis e emocionantes.
