DIY Dremel CNC #1 Minha Colecao de Modificacoes (suporte Dremel 4000, novo eixo Z, paradas finais/suportes de corrente de arrasto e mais)

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D DIY Dremel CNC #1 Minha Colecao de Modificacoes (suporte Dremel 4000, novo eixo Z, paradas finais/suportes de corrente de arrasto e mais)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

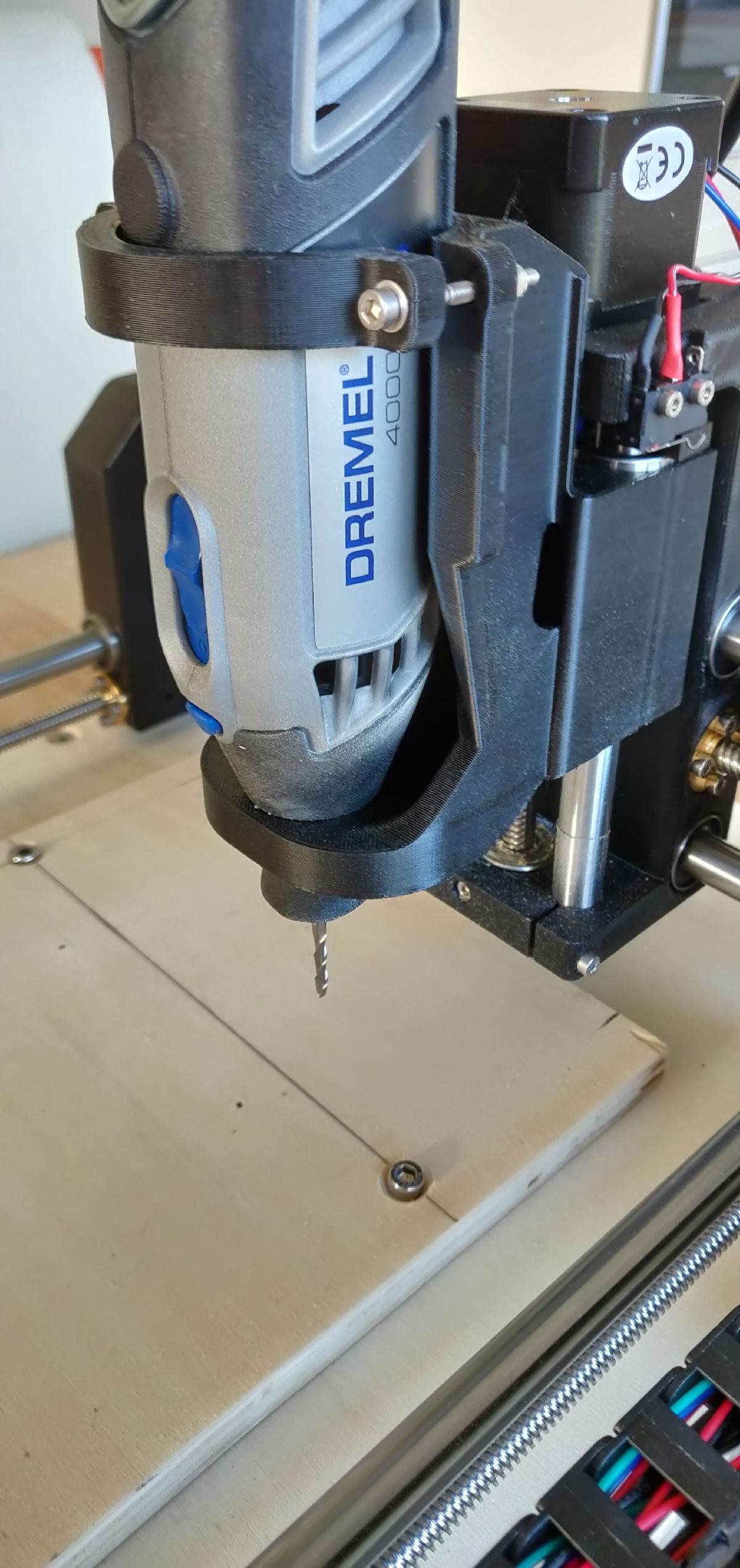

DIY Dremel CNC #1 Minha Colecao de Modificacoes (suporte Dremel 4000, novo eixo Z, paradas finais/suportes de corrente de arrasto e mais) foi projetado para Impressora 3D. Esta e minha colecao de modificacoes para o CNC Dremel DIY #1 de Nikodem Bartnik.Voce pode encontrar a maquina montada que usa essas pecas no Thingiverse:(https://www.thingiverse.com/make:641672)Visao geral das pecasSuporte-Eixo-Dremel-4000_v12Esta e uma versao modificada do Dremel original que torna muito mais facil usar o interruptor de energia do Dremel e que nao colide com o suporte do Eixo-Z quando esta na posicao superior. A tolerancia no furo central para o Dremel tambem foi ligeiramente reduzida para ter um encaixe mais apertado.Eixo-Z_v6Esta e uma versao modificada do Eixo-Z original que facilita a instalacao do fim de curso para os eixos Z e X, bem como a montagem para a corrente de arrasto no Eixo-X. Eu tambem fiz um furo adicional para a porca da barra de avanco para que ela nao fique saliente no eixo-x.Montagem-Corrente-Arrasto-Eixo-X-Longa_v2Uma montagem para uma corrente de arrasto no eixo X com as dimensoes externas de 10x20mm. Esta peca deve ser fixada a parte superior da parte traseira do eixo Z (veja as capturas de tela, se voce usar meu eixo Z modificado, ja havera dois furos. Caso contrario, use uma furadeira).Montagem-Corrente-Arrasto-Eixo-X-Curta_v6Uma montagem para uma corrente de arrasto no eixo X com as dimensoes externas de 10x20mm. Esta peca deve ser fixada ao carro do eixo X do lado direito (usei uma furadeira pequena e depois inseri parafusos M3).Montagem-Corrente-Arrasto-Eixo-Y_v5Uma montagem para uma corrente de arrasto no eixo Y com as dimensoes externas de 10x20mm. Esta peca deve ser fixada ao lado externo do carro do eixo X com tres parafusos (novamente, use uma furadeira e parafusos M3).Montagem-Fim-Curso-Eixo-X_v2Um pequeno suporte de montagem para um fim de curso com as seguintes dimensoes: 19.8x10.2x6.4mm. A distancia dos furos e de 9.6mm. Voce pode usar parafusos M2.5 para fixa-lo diretamente ao suporte.Montagem-Fim-Curso-Eixo-Y_v4Um suporte de montagem para um fim de curso com as seguintes dimensoes: 19.8x10.2x6.4mm. A distancia dos furos e de 9.6mm. Ele e colocado diretamente em cima de uma das barras para o eixo y e fixado com parafusos e porcas M3 na barra, e o fim de curso usa parafusos e porcas M2.5.Pad-para-Fim-Curso_v1Esta e uma peca pequena que pode ser empurrada para o final da alavanca do fim de curso. Tudo deve funcionar sem elas, mas eu as instalei para garantir que a alavanca tenha um bom contato com as pecas (especialmente no Eixo-Z). Minha alavanca tem uma pequena curva na extremidade (raio de 3mm), entao se voce tiver uma diferente, esta peca nao servira.ObservacoesTodos os suportes para a corrente de arrasto tem furos onde voce pode inserir porcas M3 para facilitar a fixacao das correntes.As correntes de arrasto que voce pode ver nas imagens tem as seguintes dimensoes:Externa: 10x20mmInterna: 7x15mm R28Todas as pecas foram carregadas em STL e STEP.
