Sobre o objeto 3D Divisor 2 em 1 e 4 em 1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

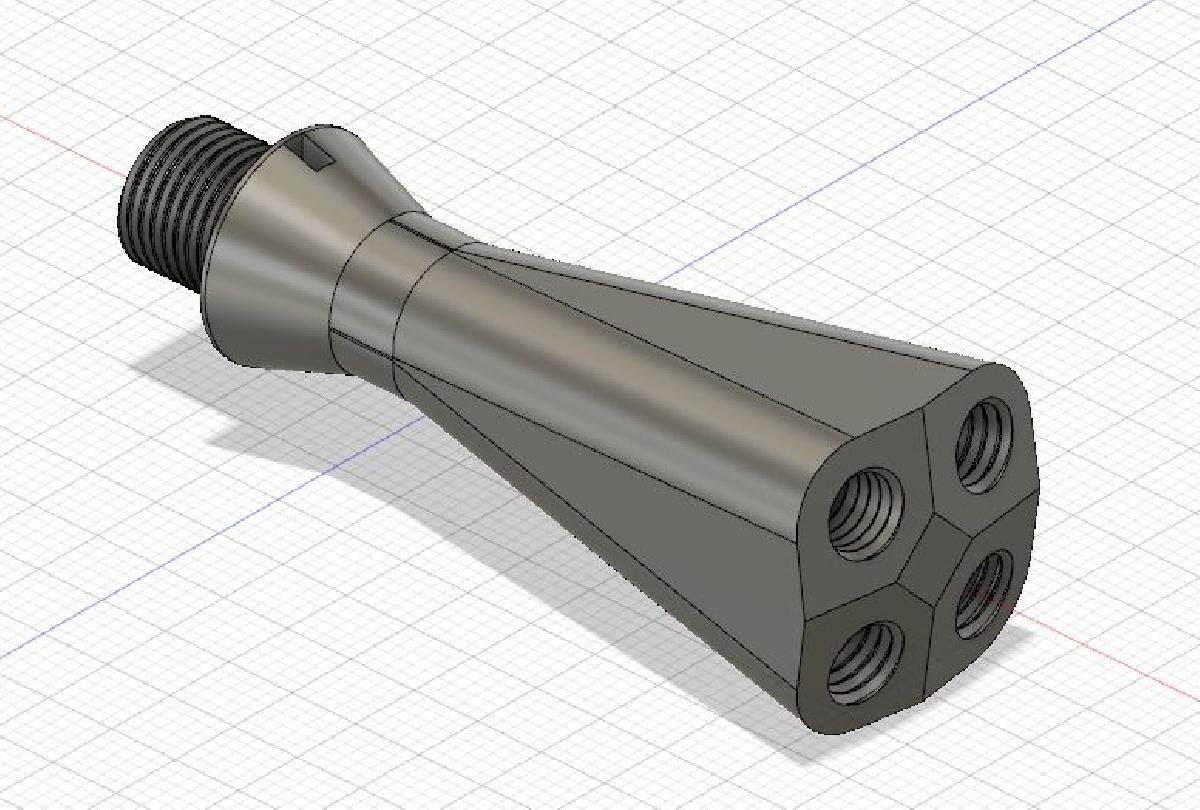

Divisor 2 em 1 e 4 em 1 foi projetado para Impressora 3D. This is a 2in1 and 4in1 Splitter for PC4-M6 push through fittings. There are two versions of each splitter. One with a M10 threat on the outside to screw into the hotend and the other one with a M6 thread on the inside for another PC4-M6 push through fitting. The filament path inside the splitter is a bit wider than a normal PTFE tube to prevent clogging inside the splitter (2in1 2.3mm/ 4in1 2.5mm). I also added a Nema 17 mount for 2020 extrusion (M5x12mm, M5 T-nut, M3x12mm, M3 hexnut needed).I used the Multi MCU feature of Klipper and an Arduino with a CNC shield to controll the added extruders.(Don't forget to set the jumpers for the motor steps on your CNC Shield)If you are also using Klipper you have to set the "max_extrude_cross_section" to a higher value, otherwise you will get an error at the filament change.

Baixar

### Modelo 3D para Impressão: Divisor 2 em 1 e 4 em 1

No universo da impressão 3D, a versatilidade e a inovação desempenham papéis fundamentais na criação de ferramentas e acessórios que aprimoram a experiência do usuário. Neste contexto, o modelo 3D intitulado "Divisor 2 em 1 e 4 em 1" destaca-se como uma solução eficaz para aqueles que buscam maximizar a eficiência de suas impressoras 3D, especialmente no que diz respeito ao controle de extrusão e ao gerenciamento de múltiplos filamentos. O arquivo, desenvolvido para impressoras que utilizam conectores de empurrar PC4-M6, oferece funcionalidades que facilitam a troca de filamentos, promovendo, assim, maior criatividade e economia de tempo no processo de impressão.

#### Descrição Geral do Modelo

O "Divisor 2 em 1 e 4 em 1" é projetado para atender a uma ampla gama de necessidades dos usuários de impressoras 3D. O modelo é composto por dois versões, sendo uma para operação com um divisor que possui um furo externo roscado M10, permitindo sua fixação diretamente no hotend da impressora, e a outra que apresenta uma rosca interna M6, compatível com outros conectores PC4-M6. Essa configuração única permite ao usuário alternar entre dois ou quatro filamentos, dependendo da versão que optar por utilizar, o que se traduz em uma exploração mais profunda das possibilidades de impressão.

#### Detalhes Técnicos

Em relação às especificações técnicas do divisor, um dos pontos mais relevantes é o diâmetro interno do caminho do filamento. Para prevenir entupimentos, especialmente durante longas impressões ou na troca de filamentos, foi projetado um caminho mais amplo que o de um tubo PTFE convencional. No caso do divisor 2 em 1, o diâmetro interno é de 2,3 mm, enquanto o divisor 4 em 1 possui um diâmetro de 2,5 mm. Essa característica é particularmente útil em aplicações onde diferentes tipos de filamentos podem ser utilizados, pois garante um fluxo contínuo e eficiente.

Outra inovação notável é a inclusão de uma montagem Nema 17, que é um motor comumente usado em impressoras 3D. O modelo exige fixações específicas, como parafusos M5 de 12 mm, porcas T-M5 e parafusos M3 de 12 mm com porcas hexagonais M3. Isso faz parte do design que visa facilitar a integração do divisor com estruturas de extrusão de 2020, que são populares em muitos setups de impressoras 3D, proporcionando uma montagem robusta e confiável.

#### Funcionalidade e Aplicações

O modelo de divisor 2 em 1 e 4 em 1 foi pensado não apenas para criar um acesso facilitado a múltiplos filamentos, mas também para integrar-se com sistemas de controle mais avançados. A utilização da funcionalidade Multi MCU do Klipper, um firmware popular para impressão 3D que oferece controle melhorado e suporte a múltiplas extrusoras, é um diferencial que eleva as capacidades do divisor.

Para a configuração, é necessário que o usuário tenha um Arduino acoplado a uma CNC shield que permitirá controlar as extrusoras adicionais. Um aspecto crucial a se observar, ao trabalhar com o Klipper, é garantir que os jumpers para os passos do motor estejam devidamente configurados na shield, pois qualquer erro nessa etapa pode levar a problemas na extrusão. Além disso, uma configuração adequada do parâmetro "max_extrude_cross_section" é mandatório para evitar mensagens de erro durante alterações de filamento. Isso enfatiza a necessidade de um conhecimento técnico básico quando se usa este divisor, embora ele foi projetado para ser relativamente intuitivo.

#### Vantagens da Impressão com o Divisor 2 em 1 e 4 em 1

As vantagens proporcionadas pelo uso do divisor são abundantes e perceptíveis a partir do momento em que um usuário incorpora esta ferramenta ao seu fluxo de trabalho de impressão 3D. Primeiramente, a oportunidade de imprimir utilizando múltiplos filamentos sem a necessidade constante de trocar manualmente cada um deles diversifica as opções criativas. Isso é especialmente relevante para projetos que exigem diferentes cores ou até mesmo materiais com propriedades únicas, como filamentos acetato que podem ter características diferentes de nozes ou PETG.

Com o divisor, o processo de impressão torna-se mais eficiente, uma vez que reduz o tempo gasto na troca de filamentos e minimiza erros que podem ocorrer durante essa operação. O design também facilita a manutenção e a limpeza do sistema, pois um caminho maior para o filamento garante um fluxo menos propenso a bloqueios. Esse é um aspecto crucial, dado que entupimentos são uma das principais frustrações de qualquer operador de impressora 3D.

Outro ponto a ser destacado é a capacidade de personalização. Utilizando a impressão 3D, os usuários podem modificar o design para atender a suas necessidades específicas. O arquivo pode ser ajustado em software CAD, permitindo que o modelo seja adaptado para diferentes configurações e ambientes de impressão, ampliando ainda mais suas aplicações.

#### Considerações ao Usar o Divisor

Ao considerar a implementação do modelo divisor em um ambiente de impressão 3D, alguns fatores devem ser levados em conta. A complexidade de configuração e a necessidade de conhecimentos técnicos para utilizar o Klipper e configurar corretamente a CNC shield são aspectos que podem representar barreiras para iniciantes na impressão 3D. Assim, é recomendado que usuários menos experientes, ou aqueles que estão apenas começando a explorar o mundo da impressão 3D, busquem adquirir familiaridade com os conceitos básicos de firmware e hardware de impressoras antes de se aventurarem em configurações mais complexas.

Por outro lado, o investimento em tempo e esforço para dominar essas habilidades pode ser empiricamente recompensador, uma vez que o potencial criativo e a eficiência promovida pelo divisor podem trazer resultados significativos e satisfatórios em projetos de impressão 3D.

#### Conclusão

O modelo 3D "Divisor 2 em 1 e 4 em 1" não é apenas um simples acessório para impressoras 3D; é uma ferramenta que potencializa a criatividade e a capacidade de impressão de seus usuários. Com inovações técnicas que promovem maior eficiência e flexibilidade, ele representa um passo significativo na evolução dos acessórios para impressão 3D. Ao integrar o divisor, os usuários são apresentados a uma nova esfera de possibilidades, onde a eficiência de impressão se combina com um fluxo criativo ininterrupto, ideal para atender às exigências dos projetos modernos de impressão. Este modelo é, sem dúvida, uma adição valiosa ao arsenal de qualquer entusiasta da impressão 3D.
