Display de sete segmentos grande de 4 polegadas

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Display de sete segmentos grande de 4 polegadas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

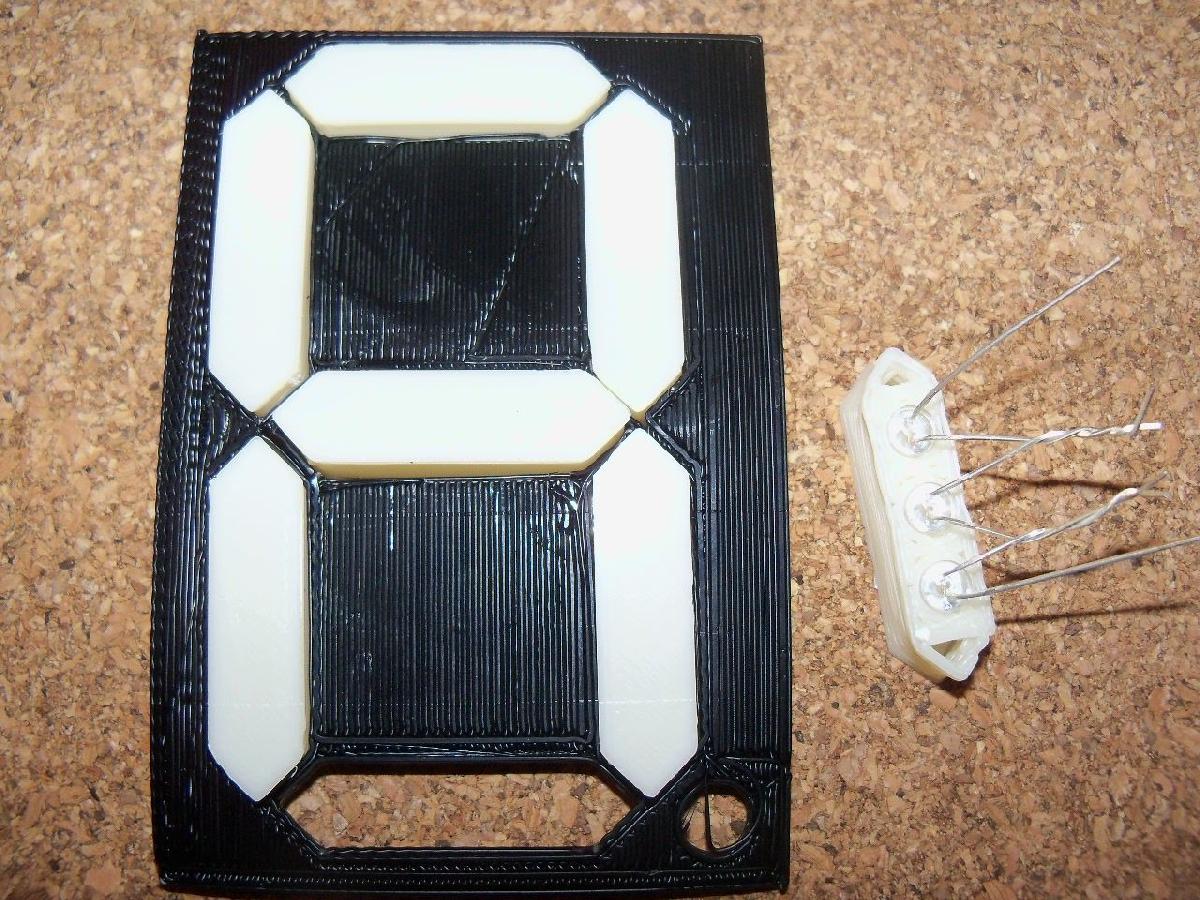

Display de sete segmentos grande de 4 polegadas foi projetado para Impressora 3D. E um grande display de sete segmentos :) Eu usei tres LEDs vermelhos/laranja de 5 mm por segmento, com a intencao de que pudessem ser conectados em serie e acionados diretamente a partir de um pino de saida de um microcontrolador. Conectar meus LEDs laranja dessa forma a uma fonte de 5V deu uma leitura de 13 mA. Um microcontrolador nao deve ter problemas para acionar os tres LEDs sem transistores ou resistores ou qualquer outra coisa. Dependendo da queda de tensao dos seus LEDs, voce pode precisar de um pequeno resistor limitador de corrente. Outras cores, como verde e azul, provavelmente precisarao ser conectadas em paralelo com resistores limitadores de corrente devido a maior queda de tensao desses LEDs.Eu gostaria de fazer um relogio com isso em breve. Entao, vou ter que adicionar uma frente adicional com um display do tipo relogio em vez de um ponto decimal.Eventualmente, eu tentarei fazer um display de 8 polegadas usando segmentos interligados. Assim que a Prusa estiver funcionando, eu poderia fazer um display de 8 polegadas em uma unica impressao. Claro, o objetivo final e um display de 12 polegadas como o que os laboratorios Evil Mad Scientist tem por $50 cada. Entao a dominacao mundial. (risada maniaca)Meu blog se voce estiver interessado.
