Display de Particulas Photon para Montagem na Parede
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Display de Particulas Photon para Montagem na Parede
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

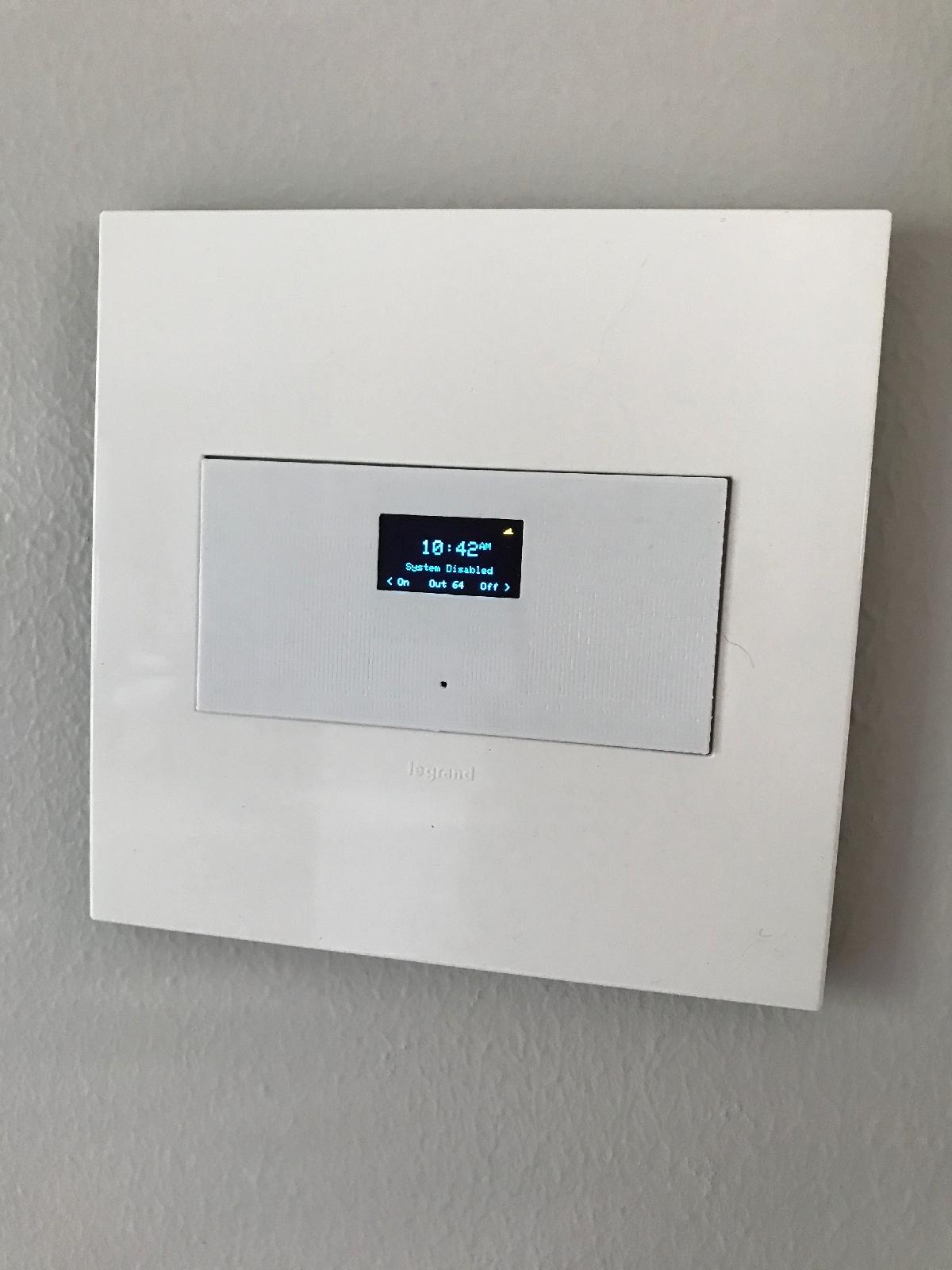

Display de Particulas Photon para Montagem na Parede foi projetado para Impressora 3D. Criou um display remoto para um sistema de irrigacao baseado em Photon que se encaixa em uma caixa eletrica padrao 4X4. Este display tem um pequeno orificio (centro inferior) para um botao de reset e duas areas (esquerda e direita do display de 0,96) para segurar sensores de toque. Simples e limpo do ponto de vista frontal.Este display se insere em uma capa de 2 gangues Legrand (# AWP2GWWH4) da Lowes. Uma leve modificacao e necessaria na placa de montagem Legrand para que funcione. A placa de montagem Legrand e feita para segurar 2 acessorios (ou seja, interruptores, tomadas, dimmers, etc.), entao ha dois separadores de metal que precisam ser dobrados 90 graus para fora do caminho (para dentro da caixa). Com essa modificacao, o display se encaixa facilmente entre as placas de montagem e de cobertura. Alem disso, nao uso os 4 espacadores plasticos incluidos com a montagem da placa.Imprimi o display usando PLA 3D Fila branco, que combina bem com a cor da placa de cobertura, com 10% de preenchimento e altura de camada de 0,2 mm. Usei pequenos parafusos para manter os conjuntos juntos. Toda a eletronica e mantida no lugar com o suporte LCD, suporte Photon e montagens de toque. Usei fio de conexao para conectar tudo eletricamente. Os sensores de toque que usei tem um LED de potencia vermelho. Usei esmalte de unha preto para escurece-lo.
